GRILE

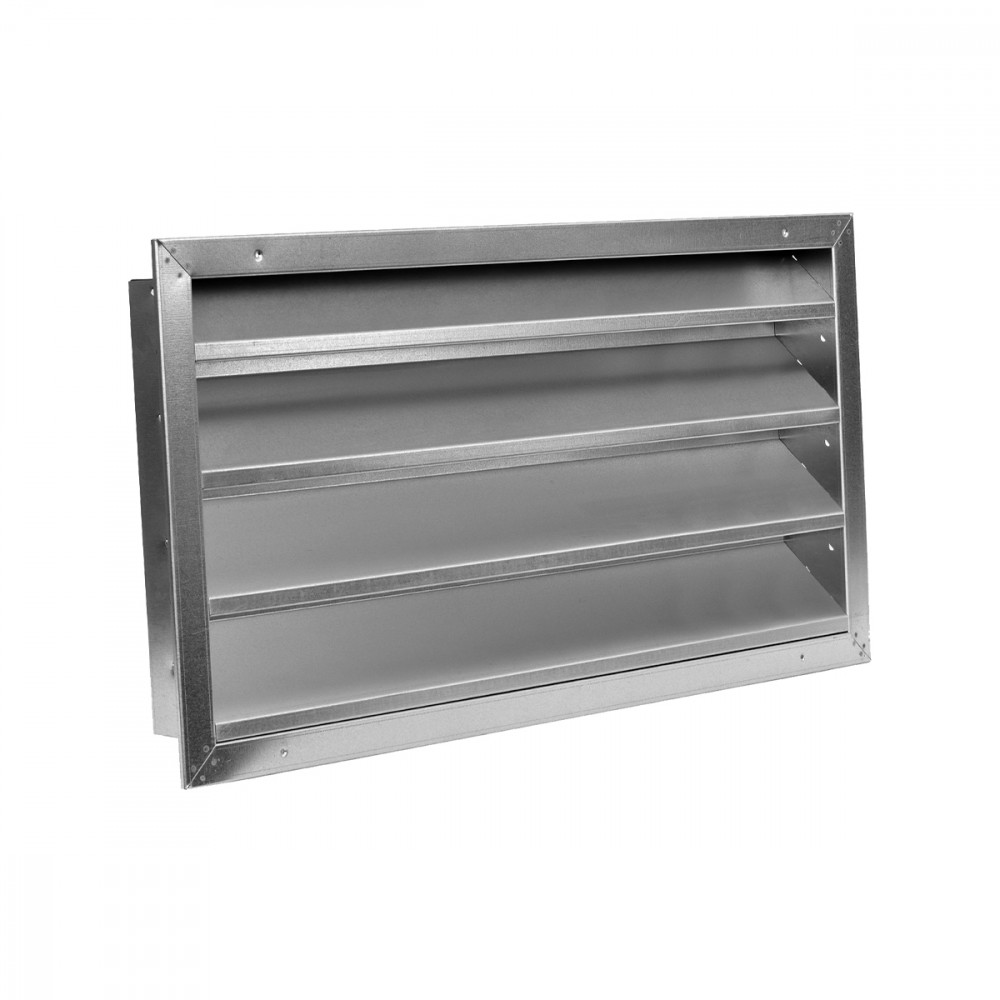

GRI100

CARACTERISTICI:

Grile de evacuare industriale, de volum mare, cu bare înclinate la 45° și pas de
100 mm.

CONSTRUCȚIE:

Oțel galvanizat.
Modelele executate din oțel INOX AISI 304, 2B sau finisare BA, sunt disponibile la cerere.

UTILIZARE:

Pentru instalare în pereți exteriori, pentru introducere și evacuare.

MONTAJ:

Fixare prin șuruburi frontale.

ACCESORII:

Registru de reglaj executat din oțel galvanizat cu lamele opuse.
Contracadru de montaj executat din oțel galvanizat.
Plasă păsări.
Damper gravitațional.

Dimensiuni

GRI100


1= DIMENSIUNE DECUPAJ

GRI100R


1= DIMENSIUNE DECUPAJ
2= PLASĂ PĂSĂRI

GRI100RZ


1= DIMENSIUNE DECUPAJ
2= PLASĂ INSECTE

GRI100RSSA


GRI100RSSE


Selecție și dimensionare
GRI100

Mod.

Ak [m2]

Q [m3/h]

LWA [dB(A)]

Dpt [Pa]

min

max

min

max

min

max

GRI100 600x600

0,1980

1240

2480

25

45

5

20

GRI100 800x600

0,2744

1710

3440

25

45

5

20

GRI100 1000x600

0,3509

2190

4400

25

45

5

20

GRI100 1200x600

0,4273

2670

5360

25

45

5

20

GRI100 1400x600

0,5037

3140

6320

25

45

5

20

GRI100 1600x600

0,5801

3620

7280

25

45

5

20

GRI100 1800x600

0,6565

4100

8240

25

45

5

20

GRI100 2000x600

0,7330

4570

9200

25

45

5

20

GRI100 600x800

0,2793

1740

3500

25

45

5

20

GRI100 800x800

0,3857

2410

4840

25

45

5

20

GRI100 1000x800

0,4921

3070

6170

25

45

5

20

GRI100 1200x800

0,5985

3740

7510

25

45

5

20

GRI100 1400x800

0,7049

4400

8840

25

45

5

20

GRI100 1600x800

0,8113

5060

10180

25

45

5

20

GRI100 1800x800

0,9177

5730

11510

25

45

5

20

GRI100 2000x800

1,0241

6390

12850

25

45

5

20

GRI100 600x1000

0,3605

2250

4520

25

45

5

20

GRI100 800x1000

0,4969

3100

6230

25

45

5

20

GRI100 1000x1000

0,6333

3950

7950

25

45

5

20

GRI100 1200x1000

0,7697

4800

9660

25

45

5

20

GRI100 1400x1000

0,9061

5660

11370

25

45

5

20

GRI100 1600x1000

1,0424

6510

13080

25

45

5

20

GRI100 1800x1000

1,1788

7360

14790

25

45

5

20

GRI100 2000x1000

1,3152

8210

16500

25

45

5

20

GRI100 600x1200

0,4418

2760

5540

25

45

5

20

GRI100 800x1200

0,6082

3800

7630

25

45

5

20

GRI100 1000x1200

0,7745

4830

9720

25

45

5

20

GRI100 1200x1200

0,9409

5870

11810

25

45

5

20

GRI100 1400x1200

1,1072

6910

13890

25

45

5

20

GRI100 1600x1200

1,2736

7950

15980

25

45

5

20

GRI100 1800x1200

1,4400

8990

18070

25

45

5

20

GRI100 2000x1200

1,6063

10030

20150

25

45

5

20

GRI100 600x1400

0,5231

3260

6560

25

45

5

20

GRI100 800x1400

0,7194

4490

9030

25

45

5

20

GRI100 1000x1400

0,9157

5720

11490

25

45

5

20

GRI100 1200x1400

1,1121

6940

13950

25

45

5

20

GRI100 1400x1400

1,3084

8170

16420

25

45

5

20

GRI100 1600x1400

1,5048

9390

18880

25

45

5

20

GRI100 1800x1400

1,7011

10620

21340

25

45

5

20

GRI100 2000x1400

1,8974

11840

23810

25

45

5

20

GRI100 600x1600

0,6043

3770

7580

25

45

5

20

GRI100 800x1600

0,8306

5180

10420

25

45

5

20

GRI100 1000x1600

1,0570

6600

13260

25

45

5

20

GRI100 1200x1600

1,2833

8010

16100

25

45

5

20

GRI100 1400x1600

1,5096

9420

18940

25

45

5

20

GRI100 1600x1600

1,7359

10830

21780

25

45

5

20

GRI100 1800x1600

1,9622

12250

24620

25

45

5

20

GRI100 2000x1600

2,1886

13660

27460

25

45

5

20

GRI100 600x1800

0,6856

4280

8600

25

45

5

20

GRI100 800x1800

0,9419

5880

11820

25

45

5

20

GRI100 1000x1800

1,1982

7480

15030

25

45

5

20

GRI100 1200x1800

1,4545

9080

18250

25

45

5

20

GRI100 1400x1800

1,7108

10680

21460

25

45

5

20

GRI100 1600x1800

1,9671

12280

24680

25

45

5

20

GRI100 1800x1800

2,2234

13880

27900

25

45

5

20

GRI100 2000x1800

2,4797

15480

31110

25

45

5

20

GRI100 2000x2000

2,7708

17290

34760

25

45

5

20
Accesorii și configurații

GRI100SC

GRI100TEG

CTPGRI100

1= ȘURUB FIXAREO
2= CADRU CU CLEME DE PRINDERE

GRI100

MOD DE FIXARE
Fixare prin clipsuri

GRI100

MOD DE FIXARE
Fixare prin șuruburi
Standard

GRI100

4 Găuri
1= Ø 3,5 GAURĂ SEMIÎNGROPATĂ

Textul specificațiilor

GRIGLIA DI RIPRESA IN ACCIAIO ZINCATO INDUSTRIALE AD ALETTE FISSE INCLINATE DI 45° PASSO 100 MM

COSTRUZIONE:
Acciaio zincato. Su richiesta sono disponibili costruzioni in acciaio inox AISI 304 nelle finiture 2B o BA.
IMPIEGO:
A parete, per presa aria esterna o espulsione.
FISSAGGIO:
Fissaggio con viti frontali.
ACCESSORI:
• Serranda di taratura in acciaio zincato con alette a movimento contrapposto.
• Controtelaio di montaggio in lamiera di acciaio zincata.
• Rete anti-volatile.
• Serranda di sovrappressione a gravità.
MODELLO: GRI100*/ *** x*** (Base x Altezza mm)
