GRI100
1= Tamaño orificio
GRI100R
1= Tamaño orificio 2= Malla antipájaros
GRI100RZ
1= Tamaño orificio 2= Mosquitera
GRI100RSSA
GRI100RSSE
Productos
REJILLAS

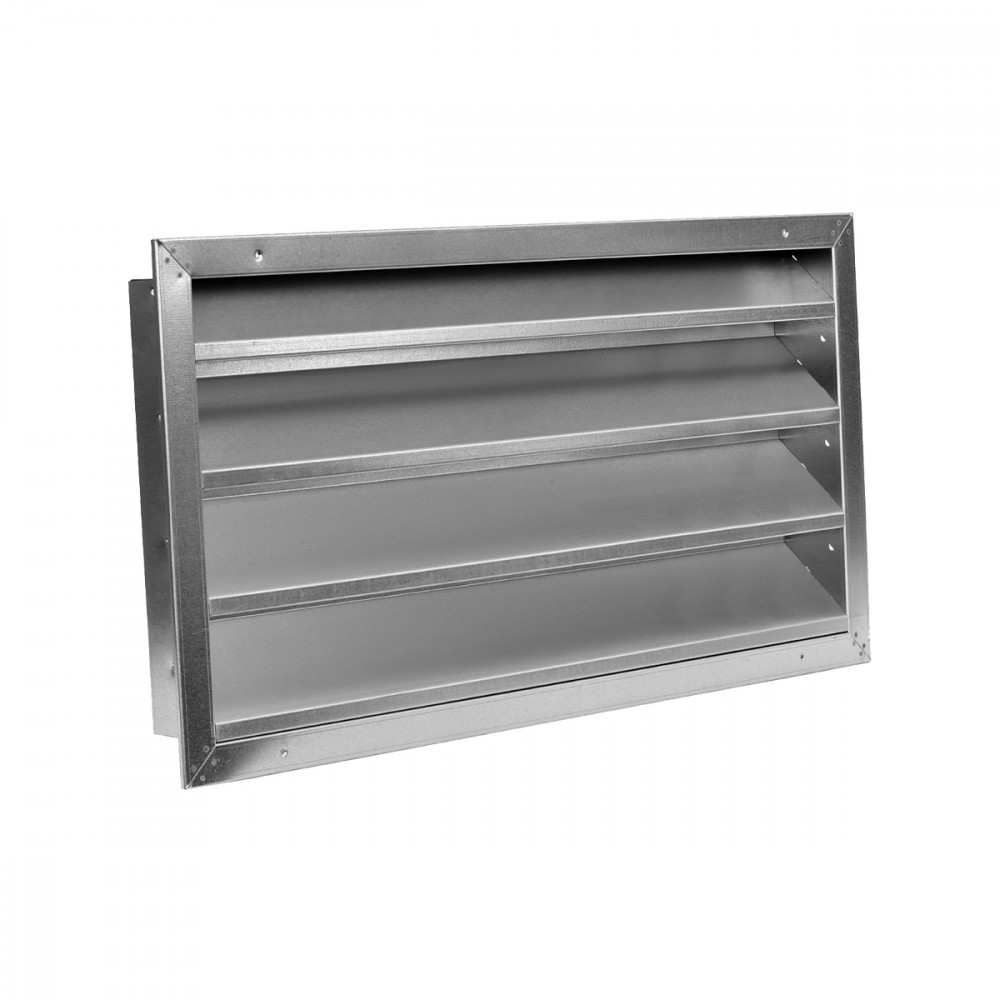

GRI100
CARACTERÍSTICAS:
Rejillas de retorno industriales con lamas fijas inclinadas de 45°, paso 100 mm.
ESTRUCTURA:
Acero galvanizado.
A petición, están disponibles estructuras de acero inoxidable AISI 304 con acabados 2B o BA.
USO:
En pared, para toma de aire exterior o expulsión
FIJACIÓN:
Fijación con tornillos frontales.
ACCESORIOS:
Compuerta de calibración de acero galvanizado con lamas de movimiento opuesto.
Contramarco de montaje de chapa de acero galvanizada.
Malla antipájaros.
Compuerta de sobrepresión de gravedad.
Dimensiones
1= Tamaño orificio
1= Tamaño orificio 2= Malla antipájaros
1= Tamaño orificio 2= Mosquitera
elección y dimensiones
|
Mod. |
Ak [m2] |
Q [m3/h] |
LWA [dB(A)] |
Dpt [Pa] |
|||
|
min |
max |
min |
max |
min |
max |
||
|
GRI100 600x600 |
0,1980 |
1240 |
2480 |
25 |
45 |
5 |
20 |
|
GRI100 800x600 |
0,2744 |
1710 |
3440 |
25 |
45 |
5 |
20 |
|
GRI100 1000x600 |
0,3509 |
2190 |
4400 |
25 |
45 |
5 |
20 |
|
GRI100 1200x600 |
0,4273 |
2670 |
5360 |
25 |
45 |
5 |
20 |
|
GRI100 1400x600 |
0,5037 |
3140 |
6320 |
25 |
45 |
5 |
20 |
|
GRI100 1600x600 |
0,5801 |
3620 |
7280 |
25 |
45 |
5 |
20 |
|
GRI100 1800x600 |
0,6565 |
4100 |
8240 |
25 |
45 |
5 |
20 |
|
GRI100 2000x600 |
0,7330 |
4570 |
9200 |
25 |
45 |
5 |
20 |
|
GRI100 600x800 |
0,2793 |
1740 |
3500 |
25 |
45 |
5 |
20 |
|
GRI100 800x800 |
0,3857 |
2410 |
4840 |
25 |
45 |
5 |
20 |
|
GRI100 1000x800 |
0,4921 |
3070 |
6170 |
25 |
45 |
5 |
20 |
|
GRI100 1200x800 |
0,5985 |
3740 |
7510 |
25 |
45 |
5 |
20 |
|
GRI100 1400x800 |
0,7049 |
4400 |
8840 |
25 |
45 |
5 |
20 |
|
GRI100 1600x800 |
0,8113 |
5060 |
10180 |
25 |
45 |
5 |
20 |
|
GRI100 1800x800 |
0,9177 |
5730 |
11510 |
25 |
45 |
5 |
20 |
|
GRI100 2000x800 |
1,0241 |
6390 |
12850 |
25 |
45 |
5 |
20 |
|
GRI100 600x1000 |
0,3605 |
2250 |
4520 |
25 |
45 |
5 |
20 |
|
GRI100 800x1000 |
0,4969 |
3100 |
6230 |
25 |
45 |
5 |
20 |
|
GRI100 1000x1000 |
0,6333 |
3950 |
7950 |
25 |
45 |
5 |
20 |
|
GRI100 1200x1000 |
0,7697 |
4800 |
9660 |
25 |
45 |
5 |
20 |
|
GRI100 1400x1000 |
0,9061 |
5660 |
11370 |
25 |
45 |
5 |
20 |
|
GRI100 1600x1000 |
1,0424 |
6510 |
13080 |
25 |
45 |
5 |
20 |
|
GRI100 1800x1000 |
1,1788 |
7360 |
14790 |
25 |
45 |
5 |
20 |
|
GRI100 2000x1000 |
1,3152 |
8210 |
16500 |
25 |
45 |
5 |
20 |
|
GRI100 600x1200 |
0,4418 |
2760 |
5540 |
25 |
45 |
5 |
20 |
|
GRI100 800x1200 |
0,6082 |
3800 |
7630 |
25 |
45 |
5 |
20 |
|
GRI100 1000x1200 |
0,7745 |
4830 |
9720 |
25 |
45 |
5 |
20 |
|
GRI100 1200x1200 |
0,9409 |
5870 |
11810 |
25 |
45 |
5 |
20 |
|
GRI100 1400x1200 |
1,1072 |
6910 |
13890 |
25 |
45 |
5 |
20 |
|
GRI100 1600x1200 |
1,2736 |
7950 |
15980 |
25 |
45 |
5 |
20 |
|
GRI100 1800x1200 |
1,4400 |
8990 |
18070 |
25 |
45 |
5 |
20 |
|
GRI100 2000x1200 |
1,6063 |
10030 |
20150 |
25 |
45 |
5 |
20 |
|
GRI100 600x1400 |
0,5231 |
3260 |
6560 |
25 |
45 |
5 |
20 |
|
GRI100 800x1400 |
0,7194 |
4490 |
9030 |
25 |
45 |
5 |
20 |
|
GRI100 1000x1400 |
0,9157 |
5720 |
11490 |
25 |
45 |
5 |
20 |
|
GRI100 1200x1400 |
1,1121 |
6940 |
13950 |
25 |
45 |
5 |
20 |
|
GRI100 1400x1400 |
1,3084 |
8170 |
16420 |
25 |
45 |
5 |
20 |
|
GRI100 1600x1400 |
1,5048 |
9390 |
18880 |
25 |
45 |
5 |
20 |
|
GRI100 1800x1400 |
1,7011 |
10620 |
21340 |
25 |
45 |
5 |
20 |
|
GRI100 2000x1400 |
1,8974 |
11840 |
23810 |
25 |
45 |
5 |
20 |
|
GRI100 600x1600 |
0,6043 |
3770 |
7580 |
25 |
45 |
5 |
20 |
|
GRI100 800x1600 |
0,8306 |
5180 |
10420 |
25 |
45 |
5 |
20 |
|
GRI100 1000x1600 |
1,0570 |
6600 |
13260 |
25 |
45 |
5 |
20 |
|
GRI100 1200x1600 |
1,2833 |
8010 |
16100 |
25 |
45 |
5 |
20 |
|
GRI100 1400x1600 |
1,5096 |
9420 |
18940 |
25 |
45 |
5 |
20 |
|
GRI100 1600x1600 |
1,7359 |
10830 |
21780 |
25 |
45 |
5 |
20 |
|
GRI100 1800x1600 |
1,9622 |
12250 |
24620 |
25 |
45 |
5 |
20 |
|
GRI100 2000x1600 |
2,1886 |
13660 |
27460 |
25 |
45 |
5 |
20 |
|
GRI100 600x1800 |
0,6856 |
4280 |
8600 |
25 |
45 |
5 |
20 |
|
GRI100 800x1800 |
0,9419 |
5880 |
11820 |
25 |
45 |
5 |
20 |
|
GRI100 1000x1800 |
1,1982 |
7480 |
15030 |
25 |
45 |
5 |
20 |
|
GRI100 1200x1800 |
1,4545 |
9080 |
18250 |
25 |
45 |
5 |
20 |
|
GRI100 1400x1800 |
1,7108 |
10680 |
21460 |
25 |
45 |
5 |
20 |
|
GRI100 1600x1800 |
1,9671 |
12280 |
24680 |
25 |
45 |
5 |
20 |
|
GRI100 1800x1800 |
2,2234 |
13880 |
27900 |
25 |
45 |
5 |
20 |
|
GRI100 2000x1800 |
2,4797 |
15480 |
31110 |
25 |
45 |
5 |
20 |
|
GRI100 2000x2000 |
2,7708 |
17290 |
34760 |
25 |
45 |
5 |
20 |
Accesorios y configuración
GRI100SC
GRI100TEG
CTPGRI100
1= Encaje de fijación 2= Bastidor con anclajes de fijación
GRI100
TIPO DE FIJACIÓN Fijación con clips
GRI100
TIPO DE FIJACIÓN Fijación con tornillos ESTÁNDAR
GRI100
4 Orificios 1= Ø 3,5 Orificio avellanadoTexto de las características
REJILLA DE RECUPERACIÓN DE ACERO GALVANIZADO INDUSTRIAL CON ALETAS FIJAS INCLINADAS DE 45° PASO 100 MM
CONSTRUCCIÓN:
Acero galvanizado. Bajo pedido se encuentran disponibles construcciones de acero inoxidable AISI 304 en los acabados 2B o BA.
EMPLEO:
De pared, para la toma de aire exterior o expulsión.
FIJACIÓN:
Fijación con tornillos frontales.
ACCESORIOS:
• Barrera de calibración de acero galvanizado con aletas de movimiento contrapuesto.
• Contrabastidor de montaje de plancha de acero galvanizado.
• Red anti volátil.
• Barrera de sobrepresión inclinada.
MODELO: GRI100*/ *** x*** (Base x Altura mm)
