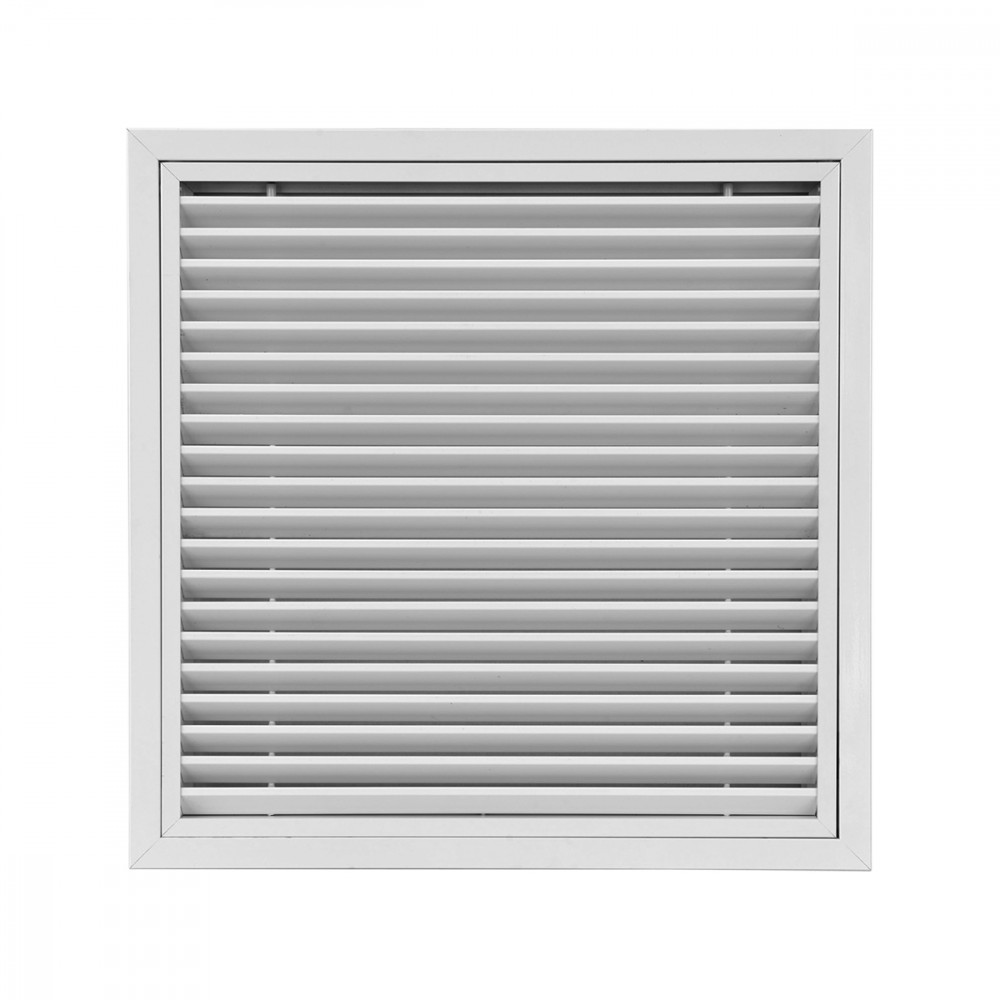

GRA60SMF

CARACTERISTICI:

Grilă de evacuare portfiltru 595x595 mm (bare înclinate la 45°). Miez detașabil pentru inserare filtru sau înlocuire.

CONSTRUCȚIE:

Aluminiu anodizat.

UTILIZARE:

Montaj în perete/tavan, pentru evacuare aer.

MONTAJ:

Prin clipsare (șuruburi frontale obligatorii pentru montaj la plafon).

ÎNCHIDERE:

Prin sistem push/pull.

Dimensiuni

GRA60SMF

Închidere cu MAGNET
1= Steel bracket
2= MAGNET
3= MAGNET
4= FILTRU

Selecție și dimensionare

GRA60SMF

Mod.	Ak [m2]	Q [m3/h]		LWA [dB(A)]		Dpt [Pa]
Mod.	Ak [m2]	min	max	min	max	min	max
GRA60SM	0,1957	910	2230	24	41	5	30
GRA60SMF	0,1957	510	1760	-	34	10	50

Accesorii și configurații

PBZ1

PBZ2

PBZI1

Plenum izolat la exterior, grosime 6 mm

PBZI2

Plenum izolat la exterior, grosime 6 mm

Textul specificațiilor

GRIGLIA DI RIPRESA IN ALLUMINIO PORTAFILTRO AD ALETTE FISSE INCLINATE DI 45° PER L’ALLOGGIAMENTO E LA SOSTITUZIONE DEL FILTRO. DIMENSIONE ESTERNA 595X595 MM

COSTRUZIONE:
Alluminio anodizzato.
IMPIEGO:
A parete/soffitto in ripresa.
FISSAGGIO:
Con clips (con viti a richiesta).
FILTRO:
Incluso
CHIUSURA:
Con calamite
MODELLO: GRA60SMF 595 x 595 (Base x Altezza mm)
