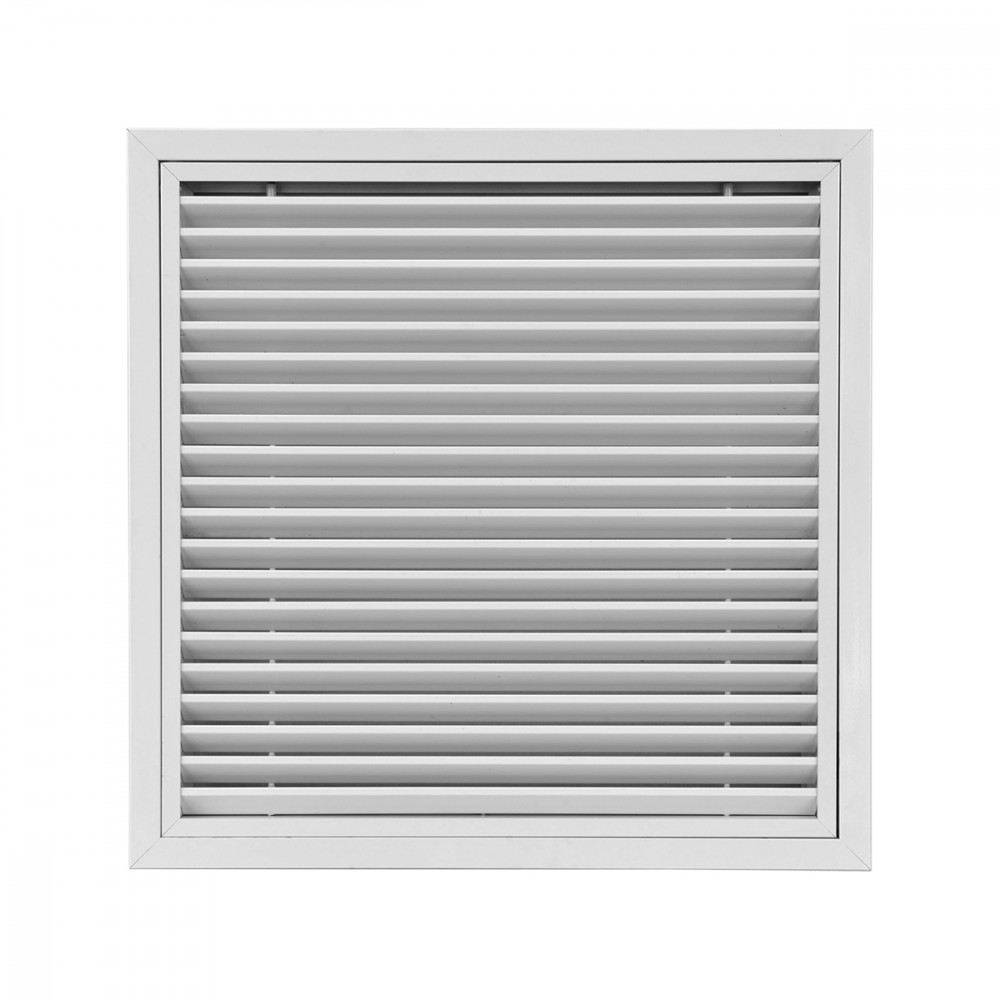

GRA60SMF

MERKMALE:

Abluftgitter mit Filterrahmen 595x595 mm und festen 45° geneigten Lamellen, für Filtereinsatz und Filtertausch.

AUSFÜHRUNG:

Eloxiertes Aluminium.

EINSATZBEREICH:

An der Wand/Decke, für Rückluft.

BEFESTIGUNG:

Mit Clips (auf Wunsch mit Schrauben, zwingend bei Deckenmontage).

SCHLIESSUNG:

Pusch/pull.

Abmessungen

GRA60SMF

Magnetverschlussl 1= Stahlwinkel 2= Magnet 3= Magnet 4= Filter BxH= Lochgrösse

Auswahl und Bemessung

Mod.	Ak [m2]	Q [m3/h]		LWA [dB(A)]		Dpt [Pa]
Mod.	Ak [m2]	min	max	min	max	min	max
GRA60SM	0,1957	910	2230	24	41	5	30
GRA60SMF	0,1957	510	1760	-	34	10	50

Zubehör und Konfigurationen

PBZ1

PBZ2

PBZI1

Anschlusskasten mit 6 mm Außenisolierung

PBZI2

Anschlusskasten mit 6 mm Außenisolierung

Text für Spezifikationen

GRIGLIA DI RIPRESA IN ALLUMINIO PORTAFILTRO AD ALETTE FISSE INCLINATE DI 45° PER L’ALLOGGIAMENTO E LA SOSTITUZIONE DEL FILTRO. DIMENSIONE ESTERNA 595X595 MM

COSTRUZIONE:
Alluminio anodizzato.
IMPIEGO:
A parete/soffitto in ripresa.
FISSAGGIO:
Con clips (con viti a richiesta).
FILTRO:
Incluso
CHIUSURA:
Con calamite
MODELLO: GRA60SMF 595 x 595 (Base x Altezza mm)
