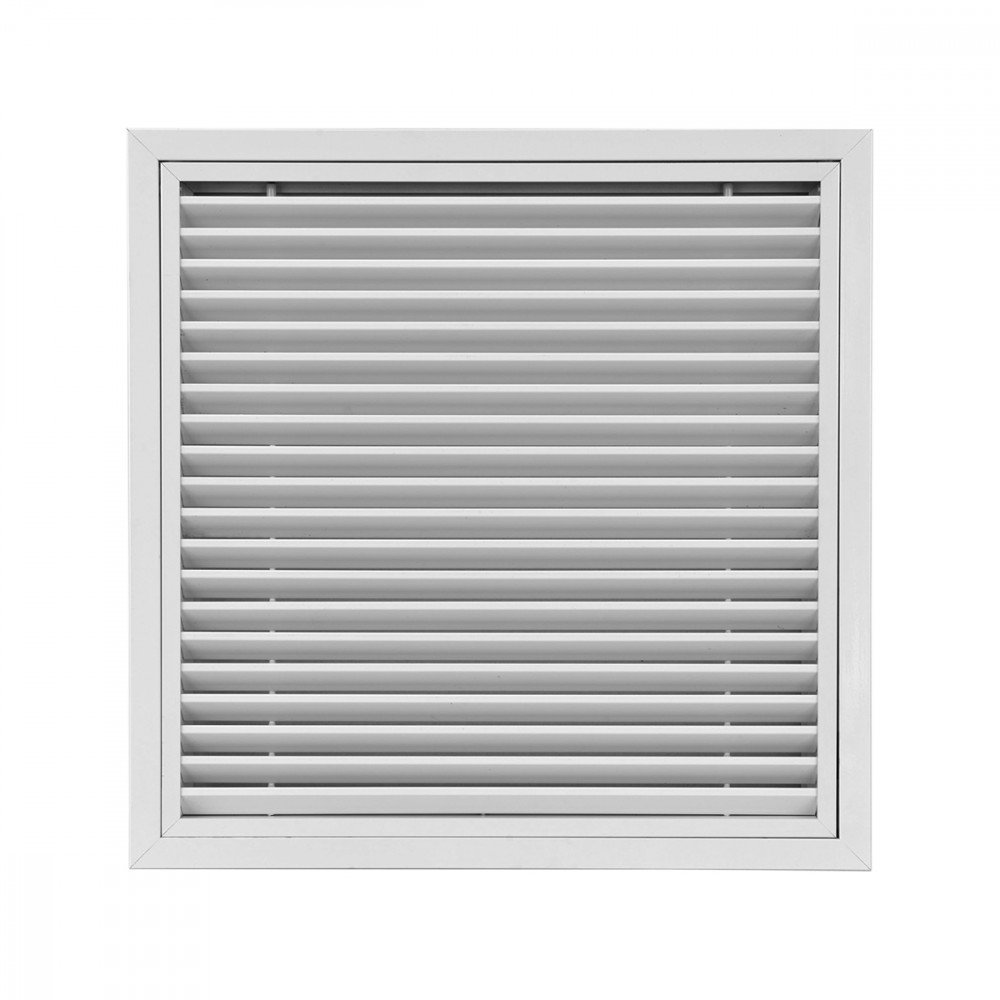

GRA60SMF

CARATTERISTICHE:

Griglia di ripresa portafiltro 595x595 mm ad alette fisse inclinate di 45° per l’alloggiamento e la sostituzione del filtro.

COSTRUZIONE:

Alluminio anodizzato.

IMPIEGO:

A parete/soffitto in ripresa.

FISSAGGIO:

Con clips (con viti a richiesta).

ADDIZIONALI:

Chiusura: Con calamite.

Dimensioni

GRA60SMF

Chiusura con calamita
1= Squadrette in acciaio
2= Calamita
3= Calamita
4= Filtro

Scelta e dimensionamento

Modello - Mode / Modèle Modell / Modelo	A_k [m²]	Q [m³/h]		L_WA [dB(A)]		Dp_t [Pa]
Modello - Mode / Modèle Modell / Modelo	A_k [m²]	min	max	min	max	min	max
GRA60SM	0,1957	910	2230	24	41	5	30
GRA60SMF	0,1957	510	1760	-	34	10	50

Accessori e configurazioni

PBZ1

PBZ2

PBZI1

Plenum isolato esternamente spessore 6 mm

PBZI2

Plenum isolato esternamente spessore 6 mm

Testo per capitolato

GRIGLIA DI RIPRESA IN ALLUMINIO PORTAFILTRO AD ALETTE FISSE INCLINATE DI 45° PER L’ALLOGGIAMENTO E LA SOSTITUZIONE DEL FILTRO. DIMENSIONE ESTERNA 595X595 MM

COSTRUZIONE:
Alluminio anodizzato.
IMPIEGO:
A parete/soffitto in ripresa.
FISSAGGIO:
Con clips (con viti a richiesta).
FILTRO:
Incluso
CHIUSURA:
Con calamite
MODELLO: GRA60SMF 595 x 595 (Base x Altezza mm)
