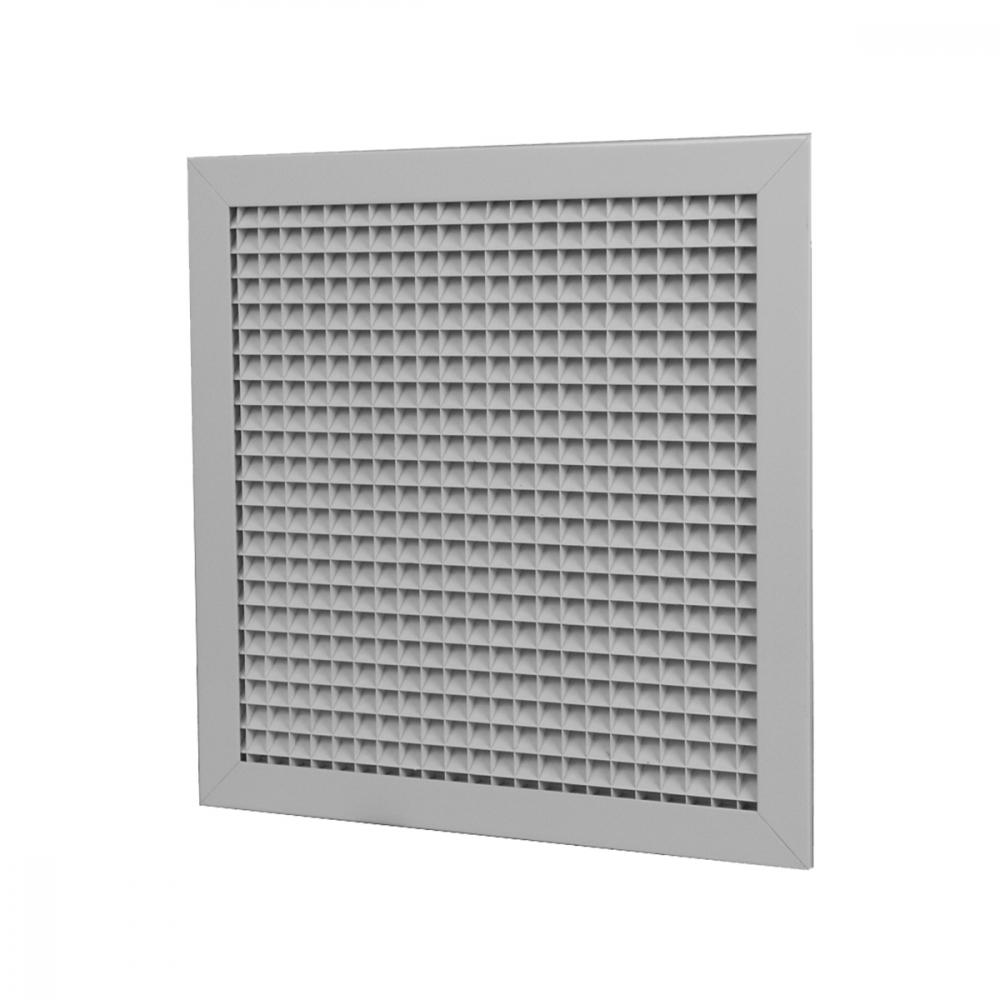

GMAI60

CARACTERISTICI:

Grilă cu caroiaj pătrat înclinat la 45°, cu pas de 13 mm, pentru plafoane false 595x595 mm.

CONSTRUCȚIE:

Aluminiu.

UTILIZARE:

Pentru plafon fals, introducere și evacuare.

MONTAJ:

Prin clipsuri sau șurub frontal (la cerere)

ACCESORII:

Plenum din oțel galvanizat, standard sau izolat termic.
Registru de reglaj executat din oțel galvanizat cu lamele opuse.

Dimensiuni

GMAI60

GMAI60P

GMAI

Selecție și dimensionare

GMAI60

Mod.	Ak [m2]	Q [m3/h]		LWA [dB(A)]		Dpt [Pa]
Mod.	Ak [m2]	min	max	min	max	min	max
GMAI60 GMAI60P	0,2375	2640	5210	41	60	5	20

Accesorii și configurații

PDZ1

PDZ2

PDZI1

Plenum izolat la exterior, grosime 6 mm

PDZI2

Plenum izolat la exterior, grosime 6 mm

Textul specificațiilor

GRIGLIA IN ALLUMINIO A MAGLIA QUADRA IN CLINATA 45° 13X13 MM. DIMENSIONE ESTERNA 595X595 MM

COSTRUZIONE:
Alluminio.
IMPIEGO:
A controsoffitto, in ripresa.
FISSAGGIO:
• Fissaggio con clips o su richiesta con viti frontali.
ACCESSORI:
• Plenum in acciaio zincato standard e isolato.
• Serranda di taratura in acciaio zincato con alette a movimento contrapposto.
MODELLO: GMAI60 595 x 595 (Base x Altezza mm)
