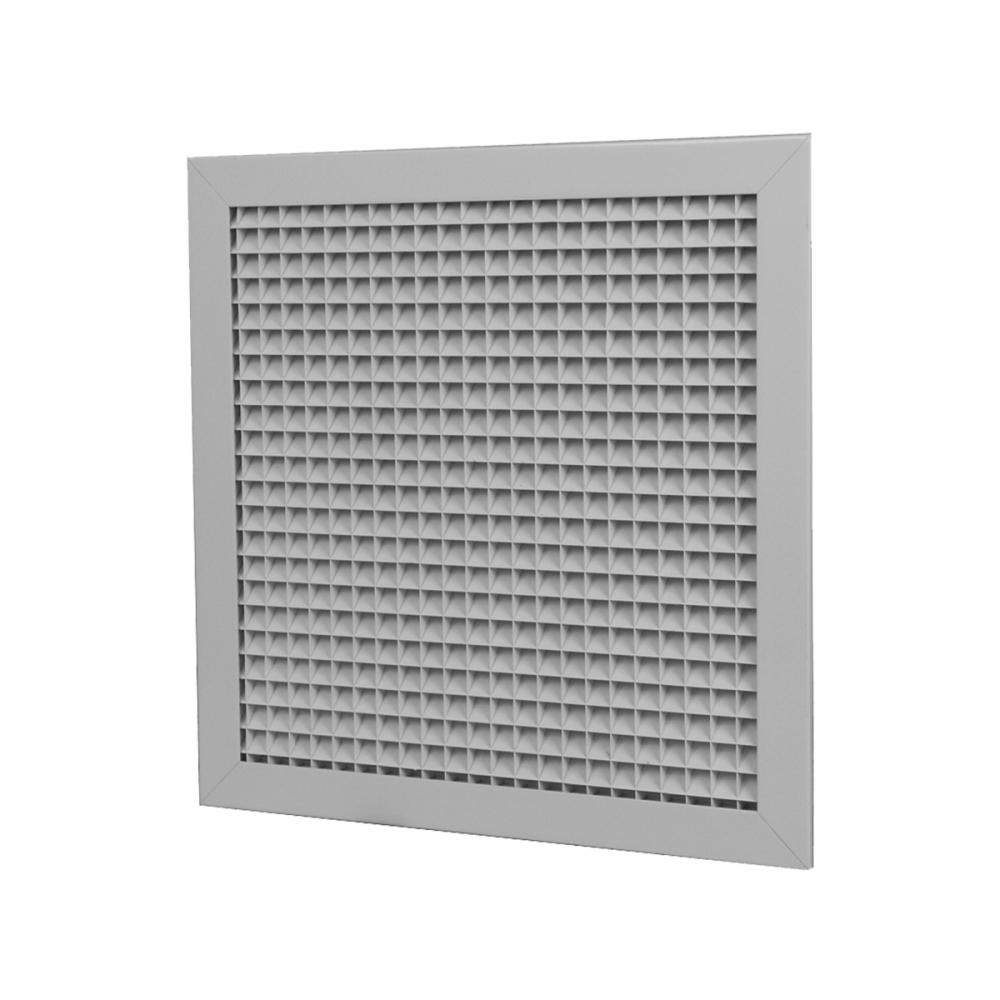

GMAI60

MERKMALE:

Maschengitter, rechteckige Maschen, Abstand 13x13 mm, 45° geneigt, für Zwischendecken, Abm. 595x595 mit Außenrahmen.

AUSFÜHRUNG:

Aluminium.

EINSATZBEREICH:

An Zwischendecken, für Rückluft.

BEFESTIGUNG:

Befestigung mit Clips oder auf Anfrage mit Frontschrauben.

ZUBEHÖR:

Anschlusskasten aus verzinktem Stahl, Standard und isoliert.
Jalousieklappe aus verzinktem Stahl, mit Lamellen mit gegensätzlichen Bewegungen.

Abmessungen

GMAI60

GMAI60P

GMAI

Auswahl und Bemessung

Mod.	Ak [m2]	Q [m3/h]		LWA [dB(A)]		Dpt [Pa]
Mod.	Ak [m2]	min	max	min	max	min	max
GMAI60 GMAI60P	0,2375	2640	5210	41	60	5	20

Zubehör und Konfigurationen

PDZ1

PDZ2

PDZI1

Anschlusskasten mit 6 mm Außenisolierung

PDZI2

Anschlusskasten mit 6 mm Außenisolierung

Text für Spezifikationen

GRIGLIA IN ALLUMINIO A MAGLIA QUADRA IN CLINATA 45° 13X13 MM. DIMENSIONE ESTERNA 595X595 MM

COSTRUZIONE:
Alluminio.
IMPIEGO:
A controsoffitto, in ripresa.
FISSAGGIO:
• Fissaggio con clips o su richiesta con viti frontali.
ACCESSORI:
• Plenum in acciaio zincato standard e isolato.
• Serranda di taratura in acciaio zincato con alette a movimento contrapposto.
MODELLO: GMAI60 595 x 595 (Base x Altezza mm)
