BMIOV

1=DIMENSIUNE DECUPAJ
BMIVO

BMIVBMIO

1= DIMENSIUNE DECUPAJ

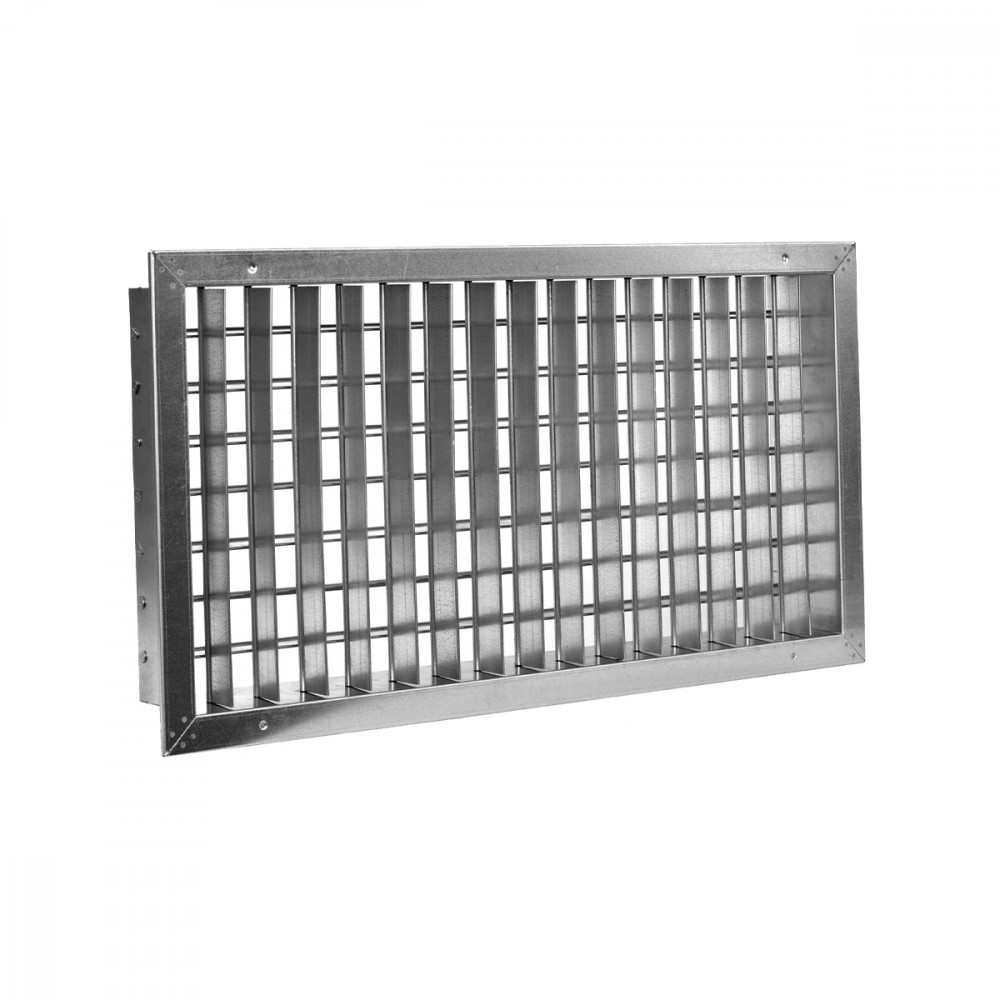

Grile industriale de volum mare cu lamele mobile cu pas 50 mm.
Oțel galvanizat. Modelele executate din oțel INOX AISI 304, 2B sau finisare BA, sunt disponibile la cerere.
Montaj în perete, pentru admisie aer.
Șuruburi fixare (clipsuri la cerere).
Registru de reglaj executat din oțel galvanizat cu lamele opuse.
Contracadru de montaj executat din oțel galvanizat.
Plenum din oțel galvanizat, standard sau izolat termic.
Mod. |
Ak [m2] |
Q [m3/h] |
LWA [dB(A)] |
X(0,25) [m] |
Dpt [Pa] |
||||
min |
max |
min |
max |
min |
max |
min |
max |
||
BMI 500x200 |
0,0791 |
680 |
1370 |
30 |
47 |
3,7 |
7,4 |
5 |
20 |
BMI 600x200 |
0,0957 |
830 |
1650 |
31 |
48 |
3,9 |
7,7 |
5 |
20 |
BMI 700x200 |
0,1123 |
970 |
1940 |
32 |
48 |
4 |
8 |
5 |
20 |
BMI 800x200 |
0,1291 |
1120 |
2230 |
32 |
49 |
4,2 |
8,3 |
5 |
20 |
BMI 900x200 |
0,1459 |
1260 |
2520 |
33 |
50 |
4,2 |
8,5 |
5 |
20 |
BMI 1000x200 |
0,1628 |
1410 |
2810 |
34 |
50 |
4,4 |
8,7 |
5 |
20 |
BMI 1200x200 |
0,1968 |
1700 |
3400 |
34 |
51 |
4,5 |
9,1 |
5 |
20 |
BMI 1400x200 |
0,2310 |
2000 |
3990 |
35 |
52 |
4,7 |
9,4 |
5 |
20 |
BMI 1500x200 |
0,2482 |
2150 |
4290 |
36 |
52 |
4,8 |
9,6 |
5 |
20 |
BMI 1800x200 |
0,3001 |
2590 |
5190 |
36 |
53 |
5 |
10 |
5 |
20 |
BMI 500x300 |
0,1207 |
1040 |
2090 |
32 |
49 |
4,1 |
8,2 |
5 |
20 |
BMI 600x300 |
0,1459 |
1260 |
2520 |
33 |
50 |
4,2 |
8,5 |
5 |
20 |
BMI 700x300 |
0,1713 |
1480 |
2960 |
34 |
50 |
4,4 |
8,8 |
5 |
20 |
BMI 800x300 |
0,1968 |
1700 |
3400 |
34 |
51 |
4,5 |
9,1 |
5 |
20 |
BMI 900x300 |
0,2225 |
1920 |
3850 |
35 |
52 |
4,7 |
9,4 |
5 |
20 |
BMI 1000x300 |
0,2482 |
2150 |
4290 |
36 |
52 |
4,8 |
9,6 |
5 |
20 |
BMI 1200x300 |
0,3001 |
2590 |
5190 |
36 |
53 |
5 |
10 |
5 |
20 |
BMI 1400x300 |
0,3523 |
3040 |
6090 |
37 |
54 |
5,2 |
10,4 |
5 |
20 |
BMI 1500x300 |
0,3785 |
3270 |
6540 |
38 |
54 |
5,3 |
10,5 |
5 |
20 |
BMI 1800x300 |
0,4576 |
3950 |
7910 |
38 |
55 |
5,5 |
11 |
5 |
20 |
BMI 500x400 |
0,1628 |
1410 |
2810 |
34 |
50 |
4,4 |
8,7 |
5 |
20 |
BMI 600x400 |
0,1968 |
1700 |
3400 |
34 |
51 |
4,5 |
9,1 |
5 |
20 |
BMI 700x400 |
0,2310 |
2000 |
3990 |
35 |
52 |
4,7 |
9,4 |
5 |
20 |
BMI 800x400 |
0,2655 |
2290 |
4590 |
36 |
52 |
4,9 |
9,7 |
5 |
20 |
BMI 900x400 |
0,3001 |
2590 |
5190 |
36 |
53 |
5 |
10 |
5 |
20 |
BMI 1000x400 |
0,3349 |
2890 |
5790 |
37 |
54 |
5,1 |
10,3 |
5 |
20 |
BMI 1200x400 |
0,4048 |
3500 |
7000 |
38 |
55 |
5,3 |
10,7 |
5 |
20 |
BMI 1400x400 |
0,4752 |
4110 |
8220 |
39 |
55 |
5,5 |
11,1 |
5 |
20 |
BMI 1500x400 |
0,5106 |
4410 |
8830 |
39 |
56 |
5,6 |
11,3 |
5 |
20 |
BMI 1800x400 |
0,6173 |
5330 |
10670 |
40 |
57 |
5,9 |
11,8 |
5 |
20 |
BMI 2000x400 |
0,6888 |
5950 |
11910 |
40 |
57 |
6 |
12,1 |
5 |
20 |
BMI 500x500 |
0,2053 |
1770 |
3550 |
35 |
51 |
4,6 |
9,2 |
5 |
20 |
BMI 600x500 |
0,2482 |
2150 |
4290 |
36 |
52 |
4,8 |
9,6 |
5 |
20 |
BMI 700x500 |
0,2914 |
2520 |
5040 |
36 |
53 |
5 |
9,9 |
5 |
20 |
BMI 800x500 |
0,3349 |
2890 |
5790 |
37 |
54 |
5,1 |
10,3 |
5 |
20 |
BMI 900x500 |
0,3785 |
3270 |
6540 |
38 |
54 |
5,3 |
10,5 |
5 |
20 |
BMI 1000x500 |
0,4224 |
3650 |
7300 |
38 |
55 |
5,4 |
10,8 |
5 |
20 |
BMI 1200x500 |
0,5106 |
4410 |
8830 |
39 |
56 |
5,6 |
11,3 |
5 |
20 |
BMI 1400x500 |
0,5995 |
5180 |
10360 |
40 |
56 |
5,8 |
11,7 |
5 |
20 |
BMI 1500x500 |
0,6441 |
5570 |
11130 |
40 |
57 |
5,9 |
11,9 |
5 |
20 |
BMI 1800x500 |
0,7786 |
6730 |
13460 |
41 |
58 |
6,2 |
12,4 |
5 |
20 |
BMI 2000x500 |
0,8689 |
7510 |
15020 |
42 |
58 |
6,3 |
12,7 |
5 |
20 |
BMI 600x600 |
0,3001 |
2590 |
5190 |
36 |
53 |
5 |
10 |
5 |
20 |
BMI 800x600 |
0,4048 |
3500 |
7000 |
38 |
55 |
5,3 |
10,7 |
5 |
20 |
BMI 900x600 |
0,4576 |
3950 |
7910 |
38 |
55 |
5,5 |
11 |
5 |
20 |
BMI 1000x600 |
0,5106 |
4410 |
8830 |
39 |
56 |
5,6 |
11,3 |
5 |
20 |
BMI 1200x600 |
0,6173 |
5330 |
10670 |
40 |
57 |
5,9 |
11,8 |
5 |
20 |
BMI 1400x600 |
0,7247 |
6260 |
12530 |
41 |
57 |
6,1 |
12,2 |
5 |
20 |
BMI 1500x600 |
0,7786 |
6730 |
13460 |
41 |
58 |
6,2 |
12,4 |
5 |
20 |
BMI 1800x600 |
0,9413 |
8140 |
16270 |
42 |
59 |
6,5 |
12,9 |
5 |
20 |
BMI 2000x600 |
1,0504 |
9080 |
18160 |
42 |
59 |
6,6 |
13,2 |
5 |
20 |
BMI 800x800 |
0,5461 |
4720 |
9440 |
39 |
56 |
5,7 |
11,4 |
5 |
20 |
BMI 900x800 |
0,6173 |
5330 |
10670 |
40 |
57 |
5,9 |
11,8 |
5 |
20 |
BMI 1000x800 |
0,6888 |
5950 |
11910 |
40 |
57 |
6 |
12,1 |
5 |
20 |
BMI 1200x800 |
0,8327 |
7200 |
14390 |
41 |
58 |
6,3 |
12,6 |
5 |
20 |
BMI 1400x800 |
0,9776 |
8450 |
16900 |
42 |
59 |
6,5 |
13 |
5 |
20 |
BMI 1500x800 |
1,0504 |
9080 |
18160 |
42 |
59 |
6,6 |
13,2 |
5 |
20 |
BMI 1800x800 |
1,2698 |
10970 |
21950 |
43 |
60 |
6,9 |
13,8 |
5 |
20 |
BMI 2000x800 |
1,4169 |
12250 |
24490 |
44 |
61 |
7,1 |
14,2 |
5 |
20 |
BMI 1000x1000 |
0,8689 |
7510 |
15020 |
42 |
58 |
6,3 |
12,7 |
5 |
20 |
BMI 1200x1000 |
1,0504 |
9080 |
18160 |
42 |
59 |
6,6 |
13,2 |
5 |
20 |
BMI 1400x1000 |
1,2331 |
10660 |
21320 |
43 |
60 |
6,9 |
13,7 |
5 |
20 |
BMI 1500x1000 |
1,3249 |
11450 |
22900 |
44 |
60 |
7 |
13,9 |
5 |
20 |
BMI 1800x1000 |
1,6017 |
13840 |
27690 |
44 |
61 |
7,3 |
14,5 |
5 |
20 |
BMI 2000x1000 |
1,7873 |
15450 |
30900 |
45 |
62 |
7,4 |
14,9 |
5 |
20 |
1= ȘURUB FIXARE
2= CADRU CU CLEME DE PRINDERE
MOD DE FIXARE
Fixare prin clipsuri
Standard
MOD DE FIXARE
Fixare prin șuruburi
4 Găuri
1= Ø 3,5 GAURĂ SEMIÎNGROPATĂ
