GRIGLIE

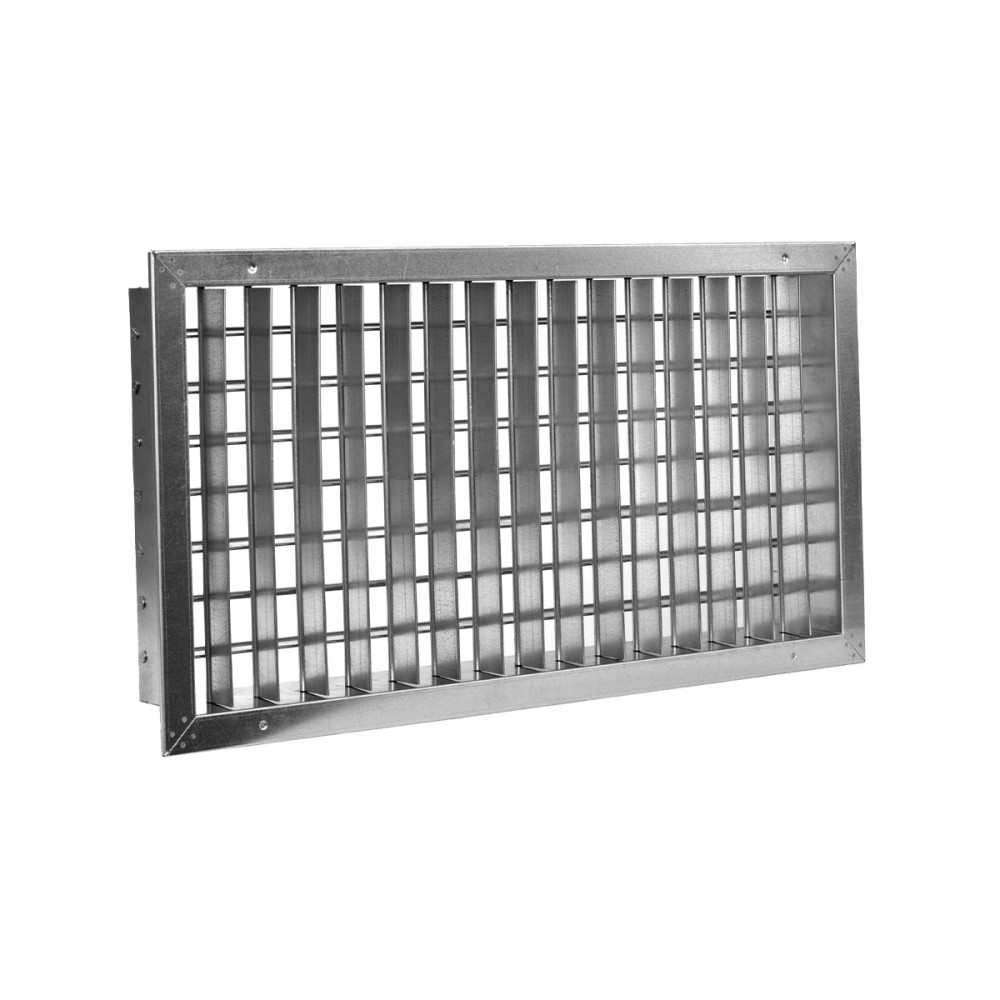

BMI

CARATTERISTICHE:
Bocchette industriali a grande portata ad alette regolabili passo 50 mm.
COSTRUZIONE:
Acciaio zincato. Su richiesta sono disponibili costruzioni in rame, acciaio inox AISI 304 nelle finiture 2B o BA.
IMPIEGO:
A parete, in mandata.
FISSAGGIO:
Fissaggio con viti (clips a richiesta).
ACCESSORI:

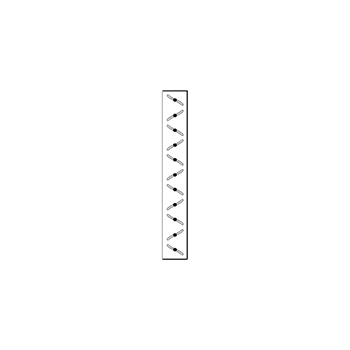

• Serranda di taratura in acciaio zincato con alette a movimento contrapposto.
• Controtelaio di montaggio in lamiera di acciaio zincata.
• Plenum in acciaio zincato standard o isolato.

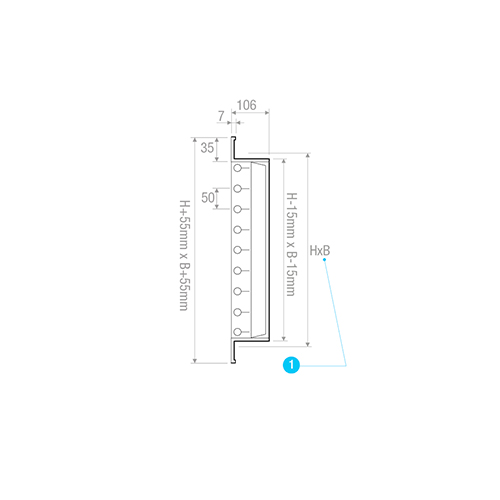

Dimensioni
Scelta e dimensionamento
BMI

Mod.

Ak [m2]

Q [m3/h]

LWA [dB(A)]

X(0,25) [m]

Dpt [Pa]

min

max

min

max

min

max

min

max

BMI 500x200

0,0791

680

1370

30

47

3,7

7,4

5

20

BMI 600x200

0,0957

830

1650

31

48

3,9

7,7

5

20

BMI 700x200

0,1123

970

1940

32

48

4

8

5

20

BMI 800x200

0,1291

1120

2230

32

49

4,2

8,3

5

20

BMI 900x200

0,1459

1260

2520

33

50

4,2

8,5

5

20

BMI 1000x200

0,1628

1410

2810

34

50

4,4

8,7

5

20

BMI 1200x200

0,1968

1700

3400

34

51

4,5

9,1

5

20

BMI 1400x200

0,2310

2000

3990

35

52

4,7

9,4

5

20

BMI 1500x200

0,2482

2150

4290

36

52

4,8

9,6

5

20

BMI 1800x200

0,3001

2590

5190

36

53

5

10

5

20

BMI 500x300

0,1207

1040

2090

32

49

4,1

8,2

5

20

BMI 600x300

0,1459

1260

2520

33

50

4,2

8,5

5

20

BMI 700x300

0,1713

1480

2960

34

50

4,4

8,8

5

20

BMI 800x300

0,1968

1700

3400

34

51

4,5

9,1

5

20

BMI 900x300

0,2225

1920

3850

35

52

4,7

9,4

5

20

BMI 1000x300

0,2482

2150

4290

36

52

4,8

9,6

5

20

BMI 1200x300

0,3001

2590

5190

36

53

5

10

5

20

BMI 1400x300

0,3523

3040

6090

37

54

5,2

10,4

5

20

BMI 1500x300

0,3785

3270

6540

38

54

5,3

10,5

5

20

BMI 1800x300

0,4576

3950

7910

38

55

5,5

11

5

20

BMI 500x400

0,1628

1410

2810

34

50

4,4

8,7

5

20

BMI 600x400

0,1968

1700

3400

34

51

4,5

9,1

5

20

BMI 700x400

0,2310

2000

3990

35

52

4,7

9,4

5

20

BMI 800x400

0,2655

2290

4590

36

52

4,9

9,7

5

20

BMI 900x400

0,3001

2590

5190

36

53

5

10

5

20

BMI 1000x400

0,3349

2890

5790

37

54

5,1

10,3

5

20

BMI 1200x400

0,4048

3500

7000

38

55

5,3

10,7

5

20

BMI 1400x400

0,4752

4110

8220

39

55

5,5

11,1

5

20

BMI 1500x400

0,5106

4410

8830

39

56

5,6

11,3

5

20

BMI 1800x400

0,6173

5330

10670

40

57

5,9

11,8

5

20

BMI 2000x400

0,6888

5950

11910

40

57

6

12,1

5

20

BMI 500x500

0,2053

1770

3550

35

51

4,6

9,2

5

20

BMI 600x500

0,2482

2150

4290

36

52

4,8

9,6

5

20

BMI 700x500

0,2914

2520

5040

36

53

5

9,9

5

20

BMI 800x500

0,3349

2890

5790

37

54

5,1

10,3

5

20

BMI 900x500

0,3785

3270

6540

38

54

5,3

10,5

5

20

BMI 1000x500

0,4224

3650

7300

38

55

5,4

10,8

5

20

BMI 1200x500

0,5106

4410

8830

39

56

5,6

11,3

5

20

BMI 1400x500

0,5995

5180

10360

40

56

5,8

11,7

5

20

BMI 1500x500

0,6441

5570

11130

40

57

5,9

11,9

5

20

BMI 1800x500

0,7786

6730

13460

41

58

6,2

12,4

5

20

BMI 2000x500

0,8689

7510

15020

42

58

6,3

12,7

5

20

BMI 600x600

0,3001

2590

5190

36

53

5

10

5

20

BMI 800x600

0,4048

3500

7000

38

55

5,3

10,7

5

20

BMI 900x600

0,4576

3950

7910

38

55

5,5

11

5

20

BMI 1000x600

0,5106

4410

8830

39

56

5,6

11,3

5

20

BMI 1200x600

0,6173

5330

10670

40

57

5,9

11,8

5

20

BMI 1400x600

0,7247

6260

12530

41

57

6,1

12,2

5

20

BMI 1500x600

0,7786

6730

13460

41

58

6,2

12,4

5

20

BMI 1800x600

0,9413

8140

16270

42

59

6,5

12,9

5

20

BMI 2000x600

1,0504

9080

18160

42

59

6,6

13,2

5

20

BMI 800x800

0,5461

4720

9440

39

56

5,7

11,4

5

20

BMI 900x800

0,6173

5330

10670

40

57

5,9

11,8

5

20

BMI 1000x800

0,6888

5950

11910

40

57

6

12,1

5

20

BMI 1200x800

0,8327

7200

14390

41

58

6,3

12,6

5

20

BMI 1400x800

0,9776

8450

16900

42

59

6,5

13

5

20

BMI 1500x800

1,0504

9080

18160

42

59

6,6

13,2

5

20

BMI 1800x800

1,2698

10970

21950

43

60

6,9

13,8

5

20

BMI 2000x800

1,4169

12250

24490

44

61

7,1

14,2

5

20

BMI 1000x1000

0,8689

7510

15020

42

58

6,3

12,7

5

20

BMI 1200x1000

1,0504

9080

18160

42

59

6,6

13,2

5

20

BMI 1400x1000

1,2331

10660

21320

43

60

6,9

13,7

5

20

BMI 1500x1000

1,3249

11450

22900

44

60

7

13,9

5

20

BMI 1800x1000

1,6017

13840

27690

44

61

7,3

14,5

5

20

BMI 2000x1000

1,7873

15450

30900

45

62

7,4

14,9

5

20

Accessori e configurazioni

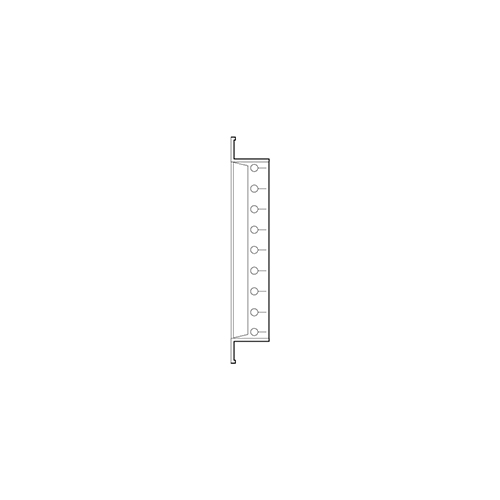

SC

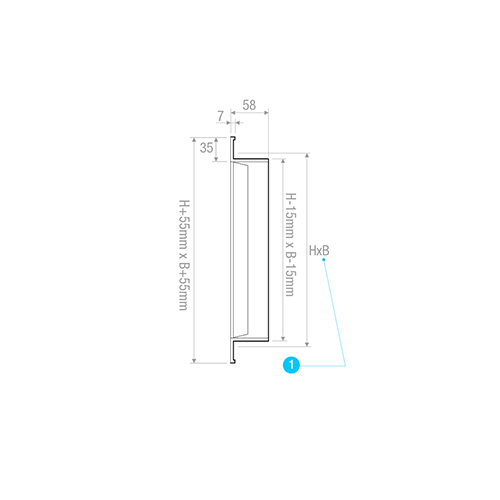

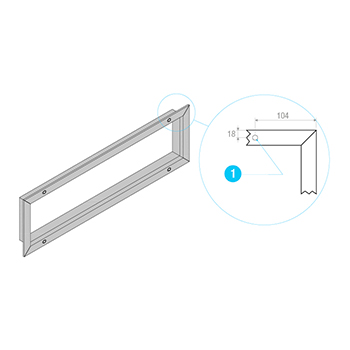

CTPBMI

1= Innesto di fissaggio

2=Telaio con zanche di fissaggio



BMI

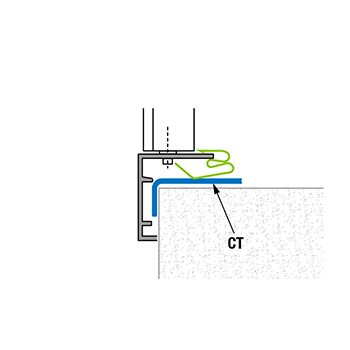

Tipo di fissaggio

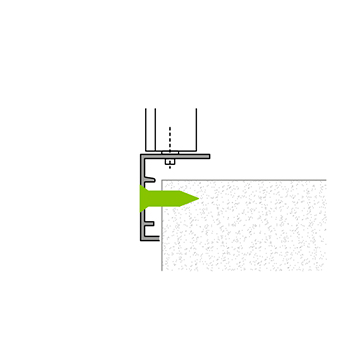

Fissaggio con clips

Standard



BMI

Tipo di fissaggio

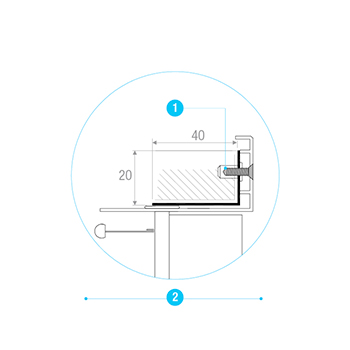

Fissaggio con viti



BMI

4 Fori

1= Ø 3,5 Foro svasato
