Grile introducere cu lamele mobile cu pas de 20 mm.
Aluminiu anodizat.
Montaj în perete, pentru admisie aer.
Înălțime montaj: 2,5-3,5 m.
Fixare standard prin clipsuri
Găuri pentru șuruburi la cerere.
Magneți la cerere (CL).
Cleme la cerere (KC).
Plenum din oțel galvanizat, standard sau izolat termic.
Registru de reglaj executat din oțel galvanizat cu lamele opuse.
Contracadru de montaj executat din oțel galvanizat.
1= DIMENSIUNE DECUPAJ

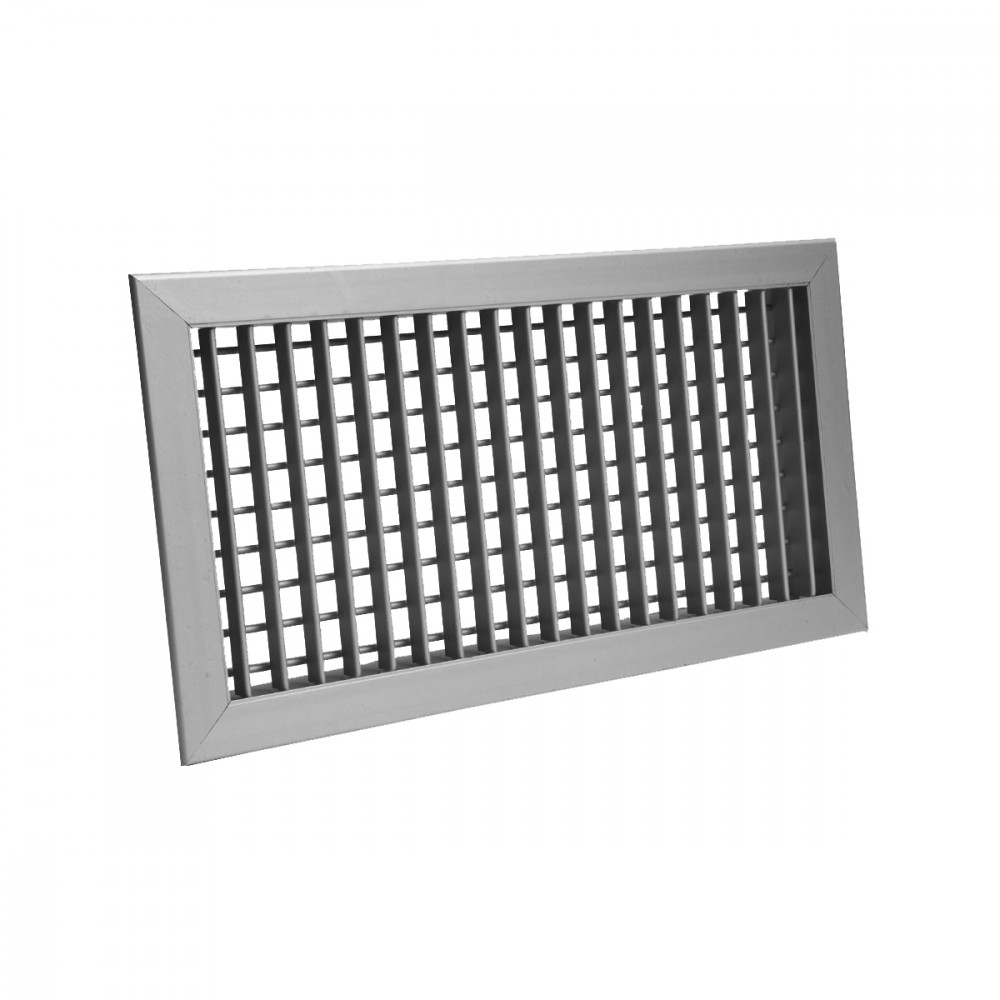

BMAOV: Grile cu două rânduri de bare (frontale orizontale, posterioare verticale)
BMAVO: Grile cu două rânduri de bare (frontale orizontale, posterioare verticale)
1= DIMENSIUNE DECUPAJ
BMAV: Grile cu un singur rând de bare verticale
BMAO: Grile cu un singur rând de bare orizontale
|
Mod. |
Ak [m2] |
Q [m3/h] |
LWA [dB(A)] |
X(0,25) [m] |
Dpt [Pa] |
||||
|
min |
max |
min |
max |
min |
max |
min |
max |
||
|
BMA 200x100 |
0,0088 |
110 |
220 |
22 |
41 |
2,4 |
4,8 |
5 |
20 |
|
BMA 300x100-200x150 |
0,0144 |
180 |
350 |
25 |
42 |
3,1 |
6 |
5 |
20 |
|
BMA 400x100-200x200 |
0,0200 |
240 |
490 |
25 |
44 |
3,5 |
7,2 |
5 |
20 |
|
BMA 300x150 |
0,0228 |
280 |
550 |
26 |
45 |
3,8 |
7,5 |
5 |
20 |
|
BMA 500x100 |
0,0256 |
310 |
620 |
27 |
45 |
4 |
8 |
5 |
20 |
|
BMA 600x100-400x150-300x200 |
0,0311 |
380 |
760 |
28 |
46 |
4,5 |
8,9 |
5 |
20 |
|
BMA 700x100 |
0,0367 |
450 |
890 |
29 |
47 |
4,9 |
9,6 |
5 |
20 |
|
BMA 500x150 |
0,0395 |
480 |
960 |
29 |
47 |
5 |
10 |
5 |
20 |
|
BMA 400x200-800x100 |
0,0423 |
510 |
1030 |
29 |
48 |
5,1 |
10,4 |
5 |
20 |
|
BMA 600x150-300x300 |
0,0479 |
580 |
1160 |
30 |
48 |
5,5 |
11 |
5 |
20 |
|
BMA 500x200 |
0,0534 |
650 |
1300 |
30 |
49 |
5,8 |
11,6 |
5 |
20 |
|
BMA 700x150 |
0,0562 |
680 |
1360 |
30 |
49 |
5,9 |
11,9 |
5 |
20 |
|
BMA 800x150-600x200-400x300 |
0,0646 |
780 |
1570 |
31 |
50 |
6,3 |
12,8 |
5 |
20 |
|
BMA 700x200 |
0,0757 |
920 |
1830 |
32 |
50 |
6,9 |
13,8 |
5 |
20 |
|
BMA 500x300-1000x150 |
0,0813 |
990 |
1970 |
32 |
51 |
7,2 |
14,3 |
5 |
20 |
|
BMA 800x200-400x400 |
0,0869 |
1050 |
2100 |
33 |
51 |
7,4 |
14,7 |
5 |
20 |
|
BMA 600x300 |
0,0980 |
1190 |
2370 |
33 |
52 |
7,9 |
15,7 |
5 |
20 |
|
BMA 1000x200-500x400 |
0,1092 |
1320 |
2640 |
34 |
52 |
8,3 |
16,5 |
5 |
20 |
|
BMA 700x300 |
0,1147 |
1390 |
2780 |
34 |
53 |
8,5 |
17 |
5 |
20 |
|
BMA 800x300-600x400 |
0,1315 |
1590 |
3180 |
35 |
53 |
9,1 |
18,1 |
5 |
20 |
|
BMA 700x400 |
0,1537 |
1860 |
3720 |
35 |
54 |
9,8 |
19,6 |
5 |
20 |
|
BMA 1000x300 |
0,1649 |
2000 |
3990 |
36 |
54 |
10,2 |
20,3 |
5 |
20 |
|
BMA 800x400 |
0,1760 |
2130 |
4260 |
36 |
55 |
10,5 |
21 |
5 |
20 |
|
BMA 1000x400 |
0,2206 |
2670 |
5330 |
37 |
56 |
11,8 |
23,5 |
5 |
20 |
|
BMA 500x500 |
0,1370 |
1660 |
3320 |
35 |
53 |
9,3 |
18,5 |
5 |
20 |
|
BMA 600x500 |
0,1649 |
2000 |
3990 |
36 |
54 |
10,2 |
20,3 |
5 |
20 |
|
BMA 800x500 |
0,2206 |
2670 |
5330 |
37 |
56 |
11,8 |
23,5 |
5 |
20 |
|
BMA 1000x500 |
0,2764 |
3340 |
6670 |
38 |
57 |
13,1 |
26,2 |
5 |
20 |
2 Găuri
4 Găuri
1= Ø 3,5 GAURĂ SEMIÎNGROPATĂ
Plenum izolat la exterior, grosime 6 mm
Plenum izolat la exterior, grosime 6 mm
Număr găuri pentru montaj șuruburi
L<= Latura mică
L>= Latura mare
MOD DE FIXARE
Fixare prin clipsuri
Standard
MOD DE FIXARE
Fixare prin șuruburi
MOD DE FIXARE
Fixare cu magneți CL
CL: 2,00 € Fiecare
Fiecare grilă: 4 CL
MOD DE FIXARE
Fixare prin clipsuri KC
KC: 4,00 € Fiecare
de la 200x100 până la 1000x300: 2 KC
de la 400x400 până la 1000x500: 4 KC
BMAV(O)
BOCCHETTA DI MANDATA IN ALLUMINIO A SINGOLO ORDINE DI ALETTE ORIENTABILI VERTICALI O ORIZZONTALI PASSO 20 MM
COSTRUZIONE:
Alluminio anodizzato.
IMPIEGO:
A parete, in mandata. Altezza di installazione: 2,5 - 3,5 m
FISSAGGIO:
• Fissaggio standard con clips.
• Fori per viti a richiesta.
• Calamite a richiesta (CL).
• Morsetti a richiesta (KC).
ACCESSORI:
• Plenum in acciaio zincato standard o isolato.
• Serranda di taratura in acciaio zincato con alette a movimento contrapposto.
• Controtelaio di montaggio in lamiera di acciaio zincata.
MODELLO: BMAV(O)*** x *** (base x altezza mm)
BMAVO(OV)
BOCCHETTA DI MANDATA IN ALLUMINIO A DOPPIO ORDINE DI ALETTE ORIENTABILI VERTICALI-ORIZZONTALI PASSO 20 MM
COSTRUZIONE:
Alluminio anodizzato.
IMPIEGO:
A parete, in mandata. Altezza di installazione: 2,5 - 3,5 m
FISSAGGIO:
• Fissaggio standard con clips.
• Fori per viti a richiesta.
• Calamite a richiesta (CL).
• Morsetti a richiesta (KC).
ACCESSORI:
• Plenum in acciaio zincato standard o isolato.
• Serranda di taratura in acciaio zincato con alette a movimento contrapposto.
• Controtelaio di montaggio in lamiera di acciaio zincata.
MODELLO: BMAVO(OV)*** x *** (base x altezza mm)
