Brofer - BMA

Dimensiones

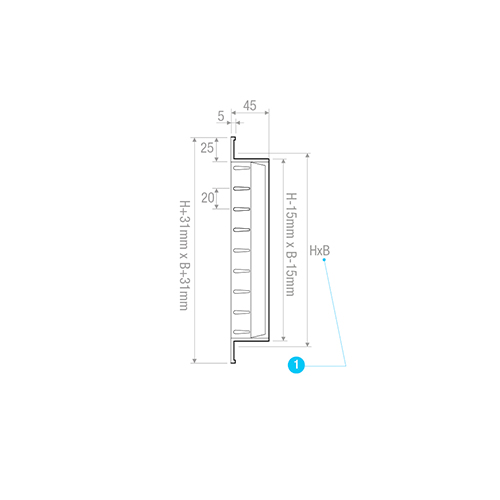

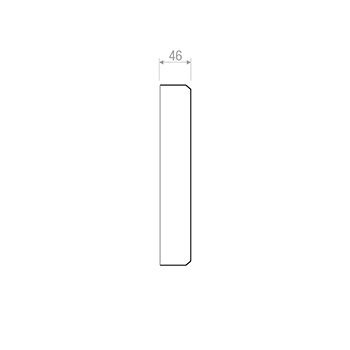

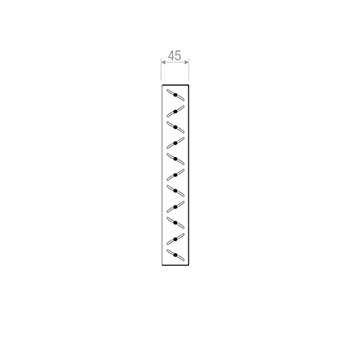

BMAOV

1= Tamaño orificio BMAOV: Boca con doble fila de lamas (lamas frontales paralelas al lado largo, traseras paralelas al lado corto)

BMAVO

BMAVO: Boca con doble fila de lamas (lamas frontales paralelas al lado corto, traseras paralelas al lado largo)

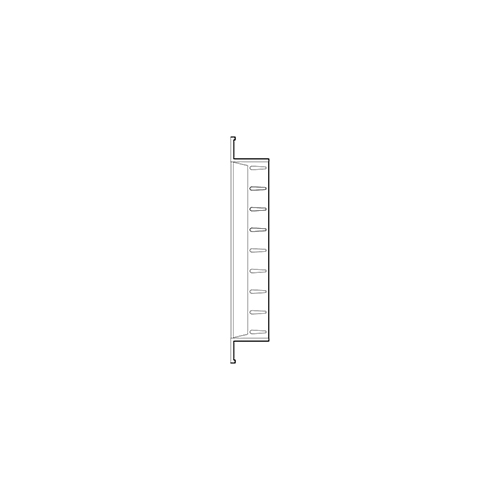

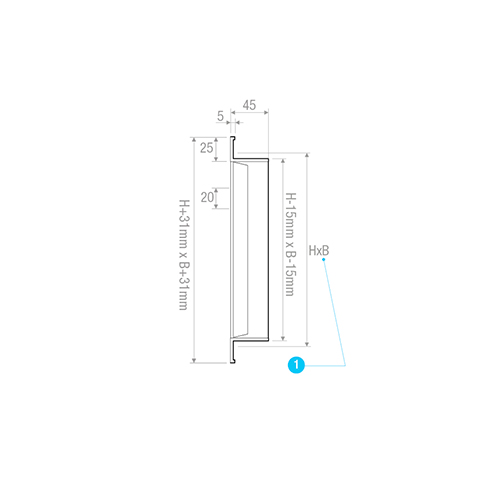

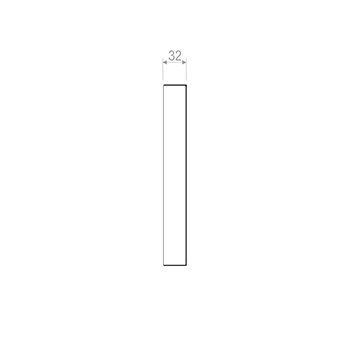

BMAV – BMAO

1= Tamaño orificio BMAV: Boca con una única fila de lamas paralelas al lado corto BMAO: Boca con una única fila de lamas paralelas al lado largo

elección y dimensiones

BMA

Mod.	Ak [m2]	Q [m3/h]		LWA [dB(A)]		X(0,25) [m]		Dpt [Pa]
Mod.	Ak [m2]	min	max	min	max	min	max	min	max
BMA 200x100	0,0088	110	220	22	41	2,4	4,8	5	20
BMA 300x100-200x150	0,0144	180	350	25	42	3,1	6	5	20
BMA 400x100-200x200	0,0200	240	490	25	44	3,5	7,2	5	20
BMA 300x150	0,0228	280	550	26	45	3,8	7,5	5	20
BMA 500x100	0,0256	310	620	27	45	4	8	5	20
BMA 600x100-400x150-300x200	0,0311	380	760	28	46	4,5	8,9	5	20
BMA 700x100	0,0367	450	890	29	47	4,9	9,6	5	20
BMA 500x150	0,0395	480	960	29	47	5	10	5	20
BMA 400x200-800x100	0,0423	510	1030	29	48	5,1	10,4	5	20
BMA 600x150-300x300	0,0479	580	1160	30	48	5,5	11	5	20
BMA 500x200	0,0534	650	1300	30	49	5,8	11,6	5	20
BMA 700x150	0,0562	680	1360	30	49	5,9	11,9	5	20
BMA 800x150-600x200-400x300	0,0646	780	1570	31	50	6,3	12,8	5	20
BMA 700x200	0,0757	920	1830	32	50	6,9	13,8	5	20
BMA 500x300-1000x150	0,0813	990	1970	32	51	7,2	14,3	5	20
BMA 800x200-400x400	0,0869	1050	2100	33	51	7,4	14,7	5	20
BMA 600x300	0,0980	1190	2370	33	52	7,9	15,7	5	20
BMA 1000x200-500x400	0,1092	1320	2640	34	52	8,3	16,5	5	20
BMA 700x300	0,1147	1390	2780	34	53	8,5	17	5	20
BMA 800x300-600x400	0,1315	1590	3180	35	53	9,1	18,1	5	20
BMA 700x400	0,1537	1860	3720	35	54	9,8	19,6	5	20
BMA 1000x300	0,1649	2000	3990	36	54	10,2	20,3	5	20
BMA 800x400	0,1760	2130	4260	36	55	10,5	21	5	20
BMA 1000x400	0,2206	2670	5330	37	56	11,8	23,5	5	20
BMA 500x500	0,1370	1660	3320	35	53	9,3	18,5	5	20
BMA 600x500	0,1649	2000	3990	36	54	10,2	20,3	5	20
BMA 800x500	0,2206	2670	5330	37	56	11,8	23,5	5	20
BMA 1000x500	0,2764	3340	6670	38	57	13,1	26,2	5	20

Accesorios y configuración

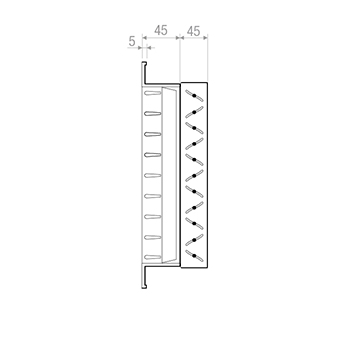

SC

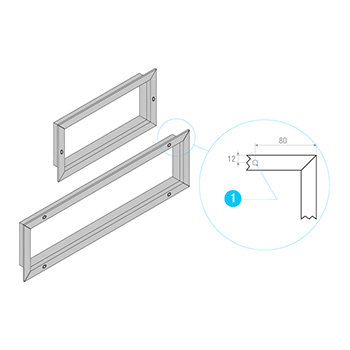

CT

CTKC

BMA

2 Orificios 4 Orificios 1= Ø 3,5 Orificio avellanado

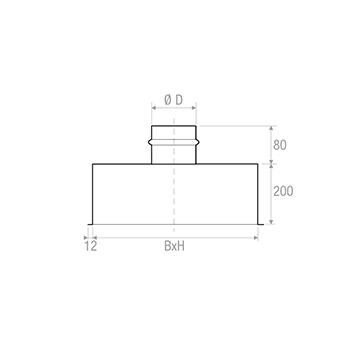

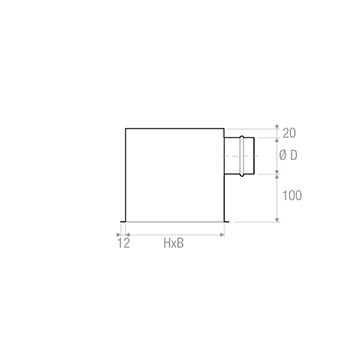

PBZ1

PBZ2

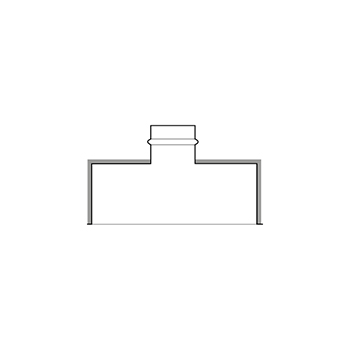

PBZI1

Plénum aislado externamente espesor 6 mm

PBZI2

Plénum aislado externamente espesor 6 mm

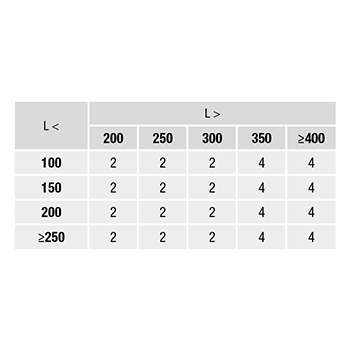

ORIFICIOS

Cantidad de orificios para los tornillos de fijación L<= Lado menor L>= Lado mayor

BMAOVSC

BMA

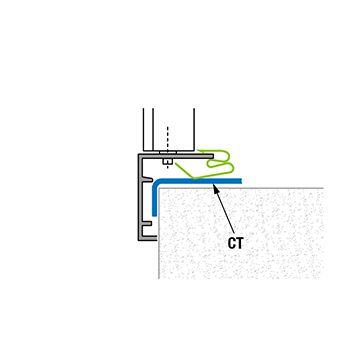

TIPO DE FIJACIÓN Fijación con clips ESTÁNDAR

BMA

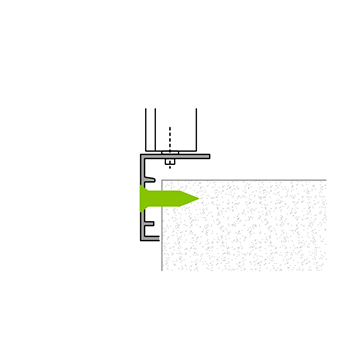

TIPO DE FIJACIÓN Fijación con tornillos

BMA

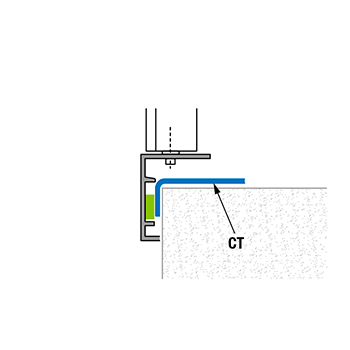

TIPO DE FIJACIÓN Fijación con imanes CL CL: 2,00 € por unidad Cada rejilla: 4 CL

BMA

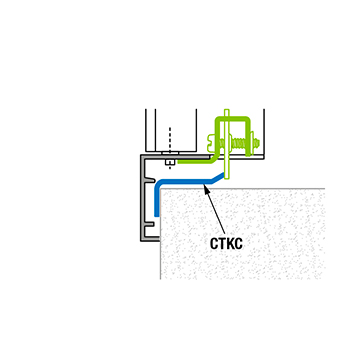

TIPO DE FIJACIÓN Fijación con mordazas KC KC: 4,00 € por unidad de 200x100 a 1000x300: 2 KC de 400x400 a 1000x500: 4 KC

Texto de las características

BMAV(O)

BOCA DE ENVÍO DE ALUMINIO CON UNA SOLA HILERA DE ALETAS ORIENTABLES VERTICALES U HORIZONTALES PASO 20 MM

CONSTRUCCIÓN:
Aluminio galvanizado.
EMPLEO:
En la pared, de envío. Altura de instalación: 2,5 - 3,5 m
FIJACIÓN:
• Fijación estándar con clips.
• Orificios para tornillos bajo pedido.
• Imán bajo pedido (CL).
• Terminales bajo pedido (CL).
ACCESORIOS:
• Cámara de acero galvanizado estándar o aislado.
• Barrera de calibración de acero galvanizado con aletas de movimiento contrapuesto.
• Contrabastidor de montaje de plancha de acero galvanizado.
MODELO: BMAV(O)*** x *** (base x altura mm)

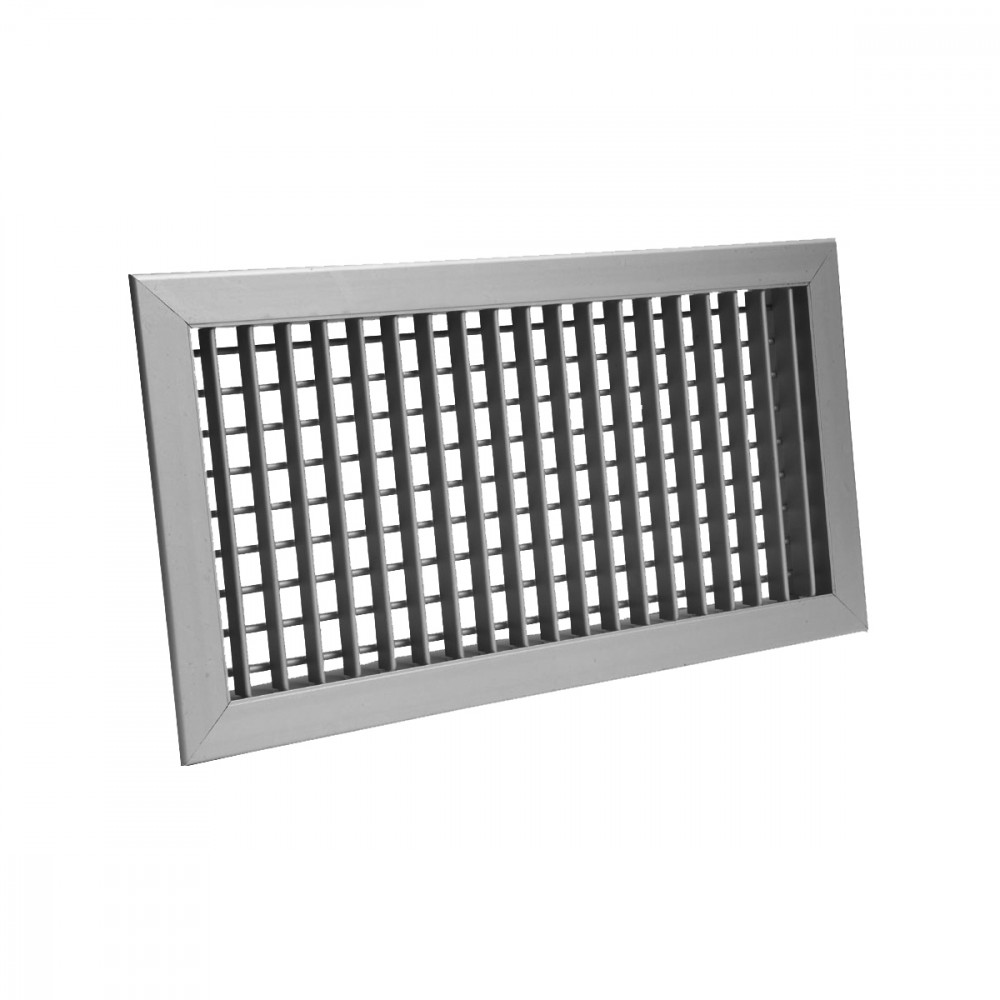

BMAVO(OV)

BOCA DE ENVÍO DE ALUMINIO CON UNA DOBLE HILERA DE ALETAS ORIENTABLES VERTICALES U HORIZONTALES PASO 20 MM
