Produkte

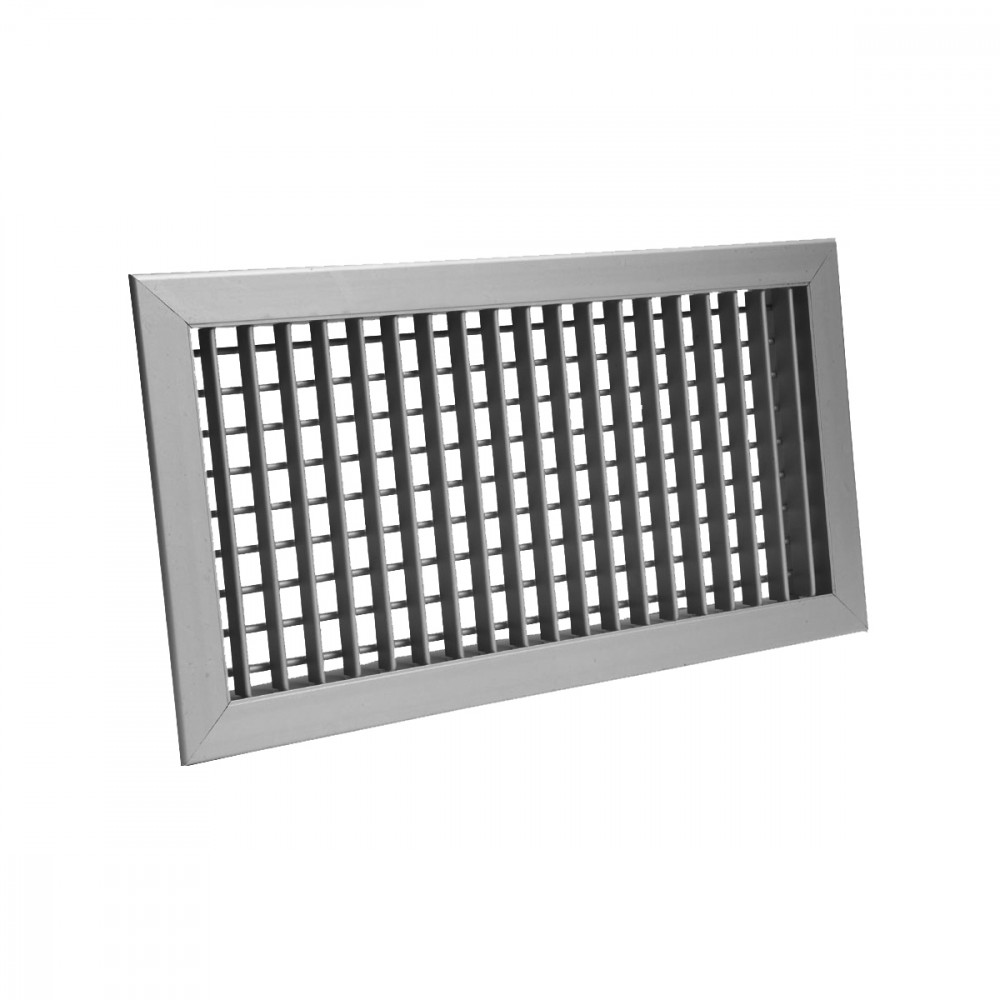

LÜFTUNGSGITTER

BMA

MERKMALE:

Zuluftgitter mit einstellbaren Lamellen Abstand 20 mm.

AUSFÜHRUNG:

Eloxiertes Aluminium.

EINSATZBEREICH:

An der Wand, Zuluft.
Einbauhöhe: 2,5-3,5 m.

BEFESTIGUNG:

Standardbefestigung mit Clips.
Schraubbohrungen auf Anfrage.
Magnet auf Anfrage (CL).
Klemmen auf Anfrage (KC).

ZUBEHÖR:

Anschlusskasten aus verzinktem Stahl, Standard oder isoliert.
Jalousieklappe aus verzinktem Stahl, mit Lamellen mit gegensätzlichen Bewegungen.
Montagerahmen aus verzinktem Stahlblech.

Abmessungen

BMAOV


1= 1= Lochgrösse BMAVO: Zuluftgitter mit doppelter Lamellenreihe (frontal parallel zur langen Seite, hinten parallel zur kurzen Seite)

BMAVO


BMAOV: Zuluftgitter mit doppelter Lamellenreihe (frontal vertikal zur kürzeren Seite, hinten parallel zur längeren Seite)

BMAV – BMAO


1= Lochgrösse BMAV: Gitter mit einfacher Reihe von parallelen Lamellen zur kurzen Seites BMAO: Zuluftgitter mit einfacher Reihe von parallelen Lamellen zur langen Seite
Auswahl und Bemessung
Zubehör und Konfigurationen

SC

CT

CTKC

BMA

2 Bohrungen 4 Bohrungen 1= Ø 3,5 Senkbohrung

PBZ1

PBZ2

PBZI1

Anschlusskasten mit 6 mm Außenisolierung

PBZI2

Anschlusskasten mit 6 mm Außenisolierung

FORI

Anzahl der Bohrungen für Befestigungsschrauben L<= Kürzere Seite L>= Längere Seite

BMAOVSC

BMA

BEFESTIGUNG Befestigung mit Clips Standard

BMA

BEFESTIGUNG Schraubenbefestigung

BMA

BEFESTIGUNG Magnetbefestigung CL CL: 2,00 € je Stück Jedes Abluftgitter: 4 CL

BMA

BEFESTIGUNG Klemmenbefestigung KC KC: 4,00 € je Stück von 200x100 bis 1000x300: 2 KC von 400x400 bis 1000x500: 4 KC
Text für Spezifikationen

BMAV(O)

BOCCHETTA DI MANDATA IN ALLUMINIO A SINGOLO ORDINE DI ALETTE ORIENTABILI VERTICALI O ORIZZONTALI PASSO 20 MM

COSTRUZIONE:
Alluminio anodizzato.
IMPIEGO:
A parete, in mandata. Altezza di installazione: 2,5 - 3,5 m
FISSAGGIO:
• Fissaggio standard con clips.
• Fori per viti a richiesta.
• Calamite a richiesta (CL).
• Morsetti a richiesta (KC).
ACCESSORI:
• Plenum in acciaio zincato standard o isolato.
• Serranda di taratura in acciaio zincato con alette a movimento contrapposto.
• Controtelaio di montaggio in lamiera di acciaio zincata.
MODELLO: BMAV(O)*** x *** (base x altezza mm)


BMAVO(OV)

BOCCHETTA DI MANDATA IN ALLUMINIO A DOPPIO ORDINE DI ALETTE ORIENTABILI VERTICALI-ORIZZONTALI PASSO 20 MM

COSTRUZIONE:
Alluminio anodizzato.
IMPIEGO:
A parete, in mandata. Altezza di installazione: 2,5 - 3,5 m
FISSAGGIO:
• Fissaggio standard con clips.
• Fori per viti a richiesta.
• Calamite a richiesta (CL).
• Morsetti a richiesta (KC).
ACCESSORI:
• Plenum in acciaio zincato standard o isolato.
• Serranda di taratura in acciaio zincato con alette a movimento contrapposto.
• Controtelaio di montaggio in lamiera di acciaio zincata.
MODELLO: BMAVO(OV)*** x *** (base x altezza mm)



Dokumentation herunterladen
Informationen anfordern

Schreiben Sie uns eine Nachricht
Ich erkläre, dass ich die Datenschutzbestimmungen und die Nutzungsbedingungen der Website gelesen habe.

Brofer Srl - Alle Rechte vorbehalten - USt-IdNr. 01459590285

Grundkapital € 100.000 Handelsregister Nr. PD - 161099

X
Diese Website verwendet technische und funktionale Cookies, um Ihr Navigationserlebnis zu verbessern. Con il tuo consenso vorremmo attivare cookie con finalità di analisi e di marketing, allo scopo di migliorare la tua esperienza di navigazione e di mostrarti prodotti e servizi di tuo interesse. Puoi modificare le tue impostazioni in qualsiasi momento nella pagina delle condizioni sui cookie. Nella stessa pagina troverai informazioni sul responsabile della gestione dei tuoi dati, il trattamento dei dati personali e le finalità di tale trattamento.
Akzeptieren Preferenze
Wählen Sie Ihre Cookie-Einstellungen.
Technische Cookies
Cookie statistiche + marketing
Approva tutti

Mod.

Ak [m2]

Q [m3/h]

LWA [dB(A)]

X(0,25) [m]

Dpt [Pa]

min

max

min

max

min

max

min

max

BMA 200x100

0,0088

110

220

22

41

2,4

4,8

5

20

BMA 300x100-200x150

0,0144

180

350

25

42

3,1

6

5

20

BMA 400x100-200x200

0,0200

240

490

25

44

3,5

7,2

5

20

BMA 300x150

0,0228

280

550

26

45

3,8

7,5

5

20

BMA 500x100

0,0256

310

620

27

45

4

8

5

20

BMA 600x100-400x150-300x200

0,0311

380

760

28

46

4,5

8,9

5

20

BMA 700x100

0,0367

450

890

29

47

4,9

9,6

5

20

BMA 500x150

0,0395

480

960

29

47

5

10

5

20

BMA 400x200-800x100

0,0423

510

1030

29

48

5,1

10,4

5

20

BMA 600x150-300x300

0,0479

580

1160

30

48

5,5

11

5

20

BMA 500x200

0,0534

650

1300

30

49

5,8

11,6

5

20

BMA 700x150

0,0562

680

1360

30

49

5,9

11,9

5

20

BMA 800x150-600x200-400x300

0,0646

780

1570

31

50

6,3

12,8

5

20

BMA 700x200

0,0757

920

1830

32

50

6,9

13,8

5

20

BMA 500x300-1000x150

0,0813

990

1970

32

51

7,2

14,3

5

20

BMA 800x200-400x400

0,0869

1050

2100

33

51

7,4

14,7

5

20

BMA 600x300

0,0980

1190

2370

33

52

7,9

15,7

5

20

BMA 1000x200-500x400

0,1092

1320

2640

34

52

8,3

16,5

5

20

BMA 700x300

0,1147

1390

2780

34

53

8,5

17

5

20

BMA 800x300-600x400

0,1315

1590

3180

35

53

9,1

18,1

5

20

BMA 700x400

0,1537

1860

3720

35

54

9,8

19,6

5

20

BMA 1000x300

0,1649

2000

3990

36

54

10,2

20,3

5

20

BMA 800x400

0,1760

2130

4260

36

55

10,5

21

5

20

BMA 1000x400

0,2206

2670

5330

37

56

11,8

23,5

5

20

BMA 500x500

0,1370

1660

3320

35

53

9,3

18,5

5

20

BMA 600x500

0,1649

2000

3990

36

54

10,2

20,3

5

20

BMA 800x500

0,2206

2670

5330

37

56

11,8

23,5

5

20

BMA 1000x500

0,2764

3340

6670

38

57

13,1

26,2

5

20
