1= Dimensione foro
BMAOV: Bocchetta a doppio filare di alette (alette frontali parallele al lato lungo, posteriori parallele al lato corto)
BMAVO: Bocchetta a doppio filare di alette (alette frontali parallele al lato corto, posteriori parallele al lato lungo)
1= Dimensione foro
BMAV: Boccchetta a singolo filare di alette parallele al lato corto
BMAO: Bocchetta a singolo filare di alette parallele al lato lungo
|
Mod. |
Ak [m2] |
Q [m3/h] |
LWA [dB(A)] |
X(0,25) [m] |
Dpt [Pa] |
||||
|
min |
max |
min |
max |
min |
max |
min |
max |
||
|
BMA 200x100 |
0,0088 |
110 |
220 |
22 |
41 |
2,4 |
4,8 |
5 |
20 |
|
BMA 300x100-200x150 |
0,0144 |
180 |
350 |
25 |
42 |
3,1 |
6 |
5 |
20 |
|
BMA 400x100-200x200 |
0,0200 |
240 |
490 |
25 |
44 |
3,5 |
7,2 |
5 |
20 |
|
BMA 300x150 |
0,0228 |
280 |
550 |
26 |
45 |
3,8 |
7,5 |
5 |
20 |
|
BMA 500x100 |
0,0256 |
310 |
620 |
27 |
45 |
4 |
8 |
5 |
20 |
|
BMA 600x100-400x150-300x200 |
0,0311 |
380 |
760 |
28 |
46 |
4,5 |
8,9 |
5 |
20 |
|
BMA 700x100 |
0,0367 |
450 |
890 |
29 |
47 |
4,9 |
9,6 |
5 |
20 |
|
BMA 500x150 |
0,0395 |
480 |
960 |
29 |
47 |
5 |
10 |
5 |
20 |
|
BMA 400x200-800x100 |
0,0423 |
510 |
1030 |
29 |
48 |
5,1 |
10,4 |
5 |
20 |
|
BMA 600x150-300x300 |
0,0479 |
580 |
1160 |
30 |
48 |
5,5 |
11 |
5 |
20 |
|
BMA 500x200 |
0,0534 |
650 |
1300 |
30 |
49 |
5,8 |
11,6 |
5 |
20 |
|
BMA 700x150 |
0,0562 |
680 |
1360 |
30 |
49 |
5,9 |
11,9 |
5 |
20 |
|
BMA 800x150-600x200-400x300 |
0,0646 |
780 |
1570 |
31 |
50 |
6,3 |
12,8 |
5 |
20 |
|
BMA 700x200 |
0,0757 |
920 |
1830 |
32 |
50 |
6,9 |
13,8 |
5 |
20 |
|
BMA 500x300-1000x150 |
0,0813 |
990 |
1970 |
32 |
51 |
7,2 |
14,3 |
5 |
20 |
|
BMA 800x200-400x400 |
0,0869 |
1050 |
2100 |
33 |
51 |
7,4 |
14,7 |
5 |
20 |
|
BMA 600x300 |
0,0980 |
1190 |
2370 |
33 |
52 |
7,9 |
15,7 |
5 |
20 |
|
BMA 1000x200-500x400 |
0,1092 |
1320 |
2640 |
34 |
52 |
8,3 |
16,5 |
5 |
20 |
|
BMA 700x300 |
0,1147 |
1390 |
2780 |
34 |
53 |
8,5 |
17 |
5 |
20 |
|
BMA 800x300-600x400 |
0,1315 |
1590 |
3180 |
35 |
53 |
9,1 |
18,1 |
5 |
20 |
|
BMA 700x400 |
0,1537 |
1860 |
3720 |
35 |
54 |
9,8 |
19,6 |
5 |
20 |
|
BMA 1000x300 |
0,1649 |
2000 |
3990 |
36 |
54 |
10,2 |
20,3 |
5 |
20 |
|
BMA 800x400 |
0,1760 |
2130 |
4260 |
36 |
55 |
10,5 |
21 |
5 |
20 |
|
BMA 1000x400 |
0,2206 |
2670 |
5330 |
37 |
56 |
11,8 |
23,5 |
5 |
20 |
|
BMA 500x500 |
0,1370 |
1660 |
3320 |
35 |
53 |
9,3 |
18,5 |
5 |
20 |
|
BMA 600x500 |
0,1649 |
2000 |
3990 |
36 |
54 |
10,2 |
20,3 |
5 |
20 |
|
BMA 800x500 |
0,2206 |
2670 |
5330 |
37 |
56 |
11,8 |
23,5 |
5 |
20 |
|
BMA 1000x500 |
0,2764 |
3340 |
6670 |
38 |
57 |
13,1 |
26,2 |
5 |
20 |
2 Fori
4 Fori
1= Ø 3,5 Foro svasato
Plenum isolato esternamente spessore 6 mm
Plenum isolato esternamente spessore 6 mm
Quantità di fori per le viti di fissaggio
L<= Lato minore
L>= Lato maggiore
Tipo di fissaggio
Fissaggio con clips
Standard
Tipo di fissaggio
Fissaggio con viti
Tipo di fissaggio
Fissaggio con calamite CL
CL: 2,00 € cadauna
Ogni griglia: 4 CL
Tipo di fissaggio
Fissaggio con morsetti KC
KC: 4,00 € cadauna
da200x100 a 1000x300: 2 KC
Da400x400 a1000x500: 4 KC
BMAV(O)

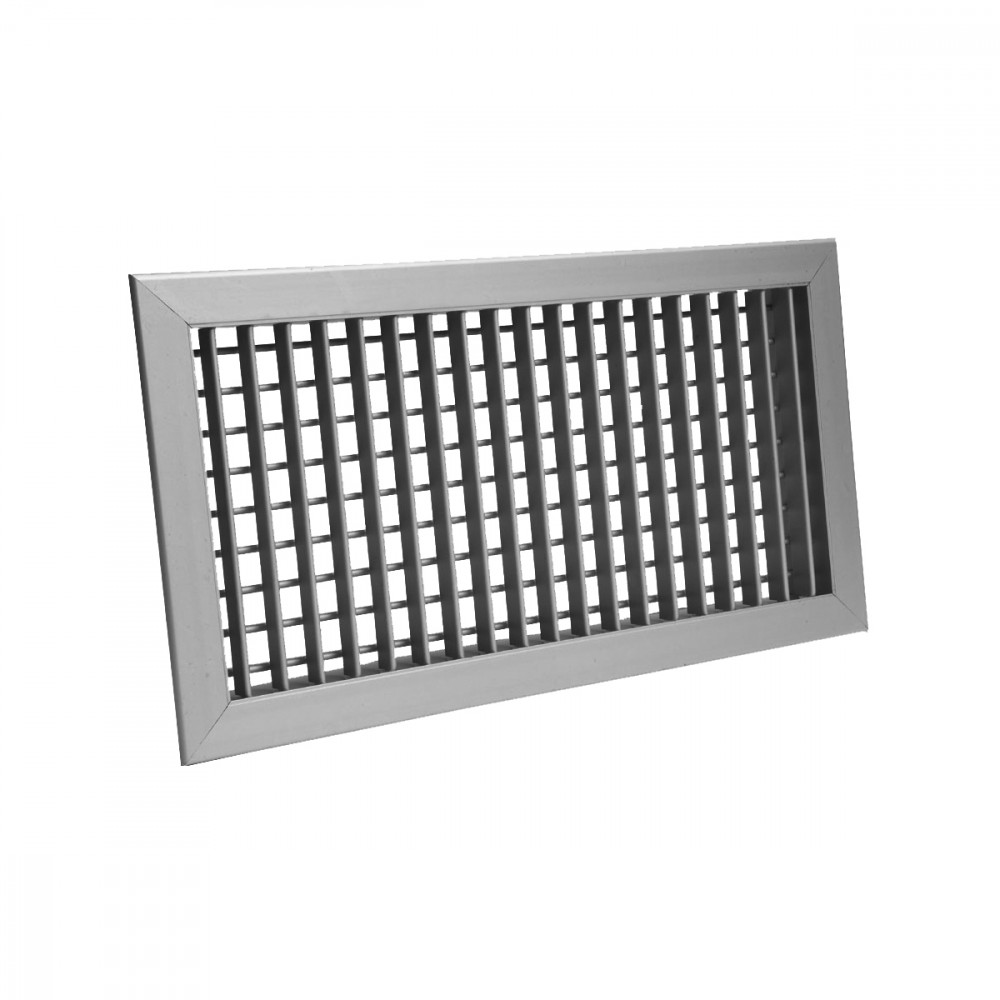

BOCCHETTA DI MANDATA IN ALLUMINIO A SINGOLO ORDINE DI ALETTE ORIENTABILI VERTICALI O ORIZZONTALI PASSO 20 MM
COSTRUZIONE:
Alluminio anodizzato.
IMPIEGO:
A parete, in mandata. Altezza di installazione: 2,5 - 3,5 m
FISSAGGIO:
• Fissaggio standard con clips.
• Fori per viti a richiesta.
• Calamite a richiesta (CL).
• Morsetti a richiesta (KC).
ACCESSORI:
• Plenum in acciaio zincato standard o isolato.
• Serranda di taratura in acciaio zincato con alette a movimento contrapposto.
• Controtelaio di montaggio in lamiera di acciaio zincata.
MODELLO: BMAV(O)*** x *** (base x altezza mm)
BMAVO(OV)
BOCCHETTA DI MANDATA IN ALLUMINIO A DOPPIO ORDINE DI ALETTE ORIENTABILI VERTICALI-ORIZZONTALI PASSO 20 MM
COSTRUZIONE:
Alluminio anodizzato.
IMPIEGO:
A parete, in mandata. Altezza di installazione: 2,5 - 3,5 m
FISSAGGIO:
• Fissaggio standard con clips.
• Fori per viti a richiesta.
• Calamite a richiesta (CL).
• Morsetti a richiesta (KC).
ACCESSORI:
• Plenum in acciaio zincato standard o isolato.
• Serranda di taratura in acciaio zincato con alette a movimento contrapposto.
• Controtelaio di montaggio in lamiera di acciaio zincata.
MODELLO: BMAVO(OV)*** x *** (base x altezza mm)
