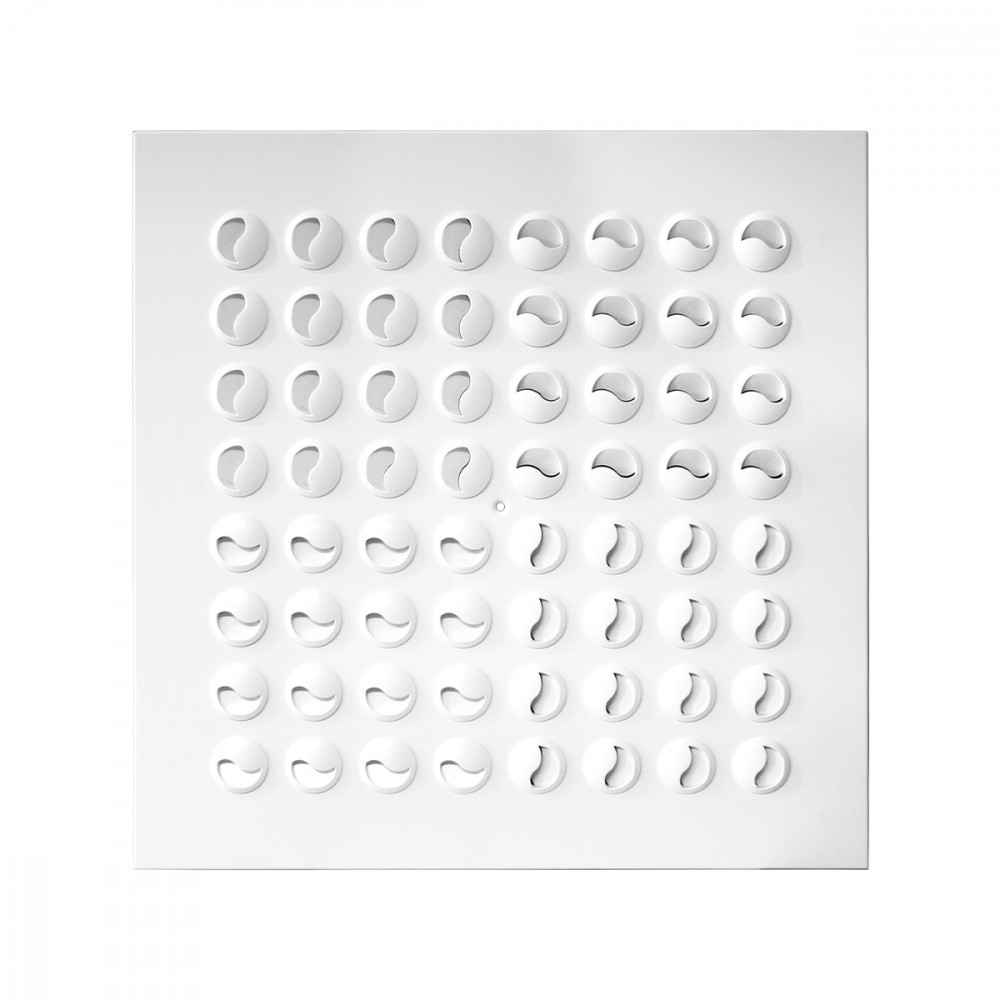

DMQN

CARACTERISTICI:

Difuzoare cu duze orientabile montate pe panou.

CONSTRUCȚIE:

Oțel vopsit alb RAL 9010, duzele sunt executate din ABS culoare alb RAL9010.

UTILIZARE:

Montaj la plafon pentru introducere.
Înălțime montaj: 2,6-4,1 m.

MONTAJ:

Montare prin șuruburi laterale sau șurub central pe puntea de fixare.

ACCESORII:

Plenum din oțel galvanizat, standard sau izolat termic, cu sau fără placă perforată, registru de reglaj și punte fixare.

Dimensiuni

DMQN

Selecție și dimensionare

DMQN

Mod.	Ak [m2]	Q [m3/h]		LWA [dB(A)]		X(0,20) [m]		Dpt [Pa]
Mod.	Ak [m2]	min	max	min	max	min	max	min	max
DMQN 600x64	0,0165	180	420	20	35	2,3	6,2	10	50

Accesorii și configurații

PQZ1

PQZ2

PQZI1

Plenum izolat la exterior, grosime 6 mm

PQZI2

Plenum izolat la exterior, grosime 6 mm

Instrucțiuni

DETALIU MONTAJ

1= PUNTE FIXARE

Textul specificațiilor

DIFFUSORE IN ACCIAIO ZINCATO RAL9010 CON MICROUGELLI REGOLABILI. DIMENSIONE ESTERNA 595X595 MM

COSTRUZIONE:
Acciaio verniciato bianco RAL 9010, microugelli in ABS bianco RAL 9010
IMPIEGO:
A soffitto, in mandata. Altezza di installazione: 2,6 - 4,1 m
FISSAGGIO:
Fissaggio con viti laterali o a mezzo vite centrale su ponte di montaggio.
ACCESSORI:
• Plenum in acciaio zincato standard o isolato, con o senza rete equalizzatrice, serranda di taratura e ponte di montaggio.
MODELLO: DMQN
MISURA: 595 x 595 mm.
