DIFFUSORI

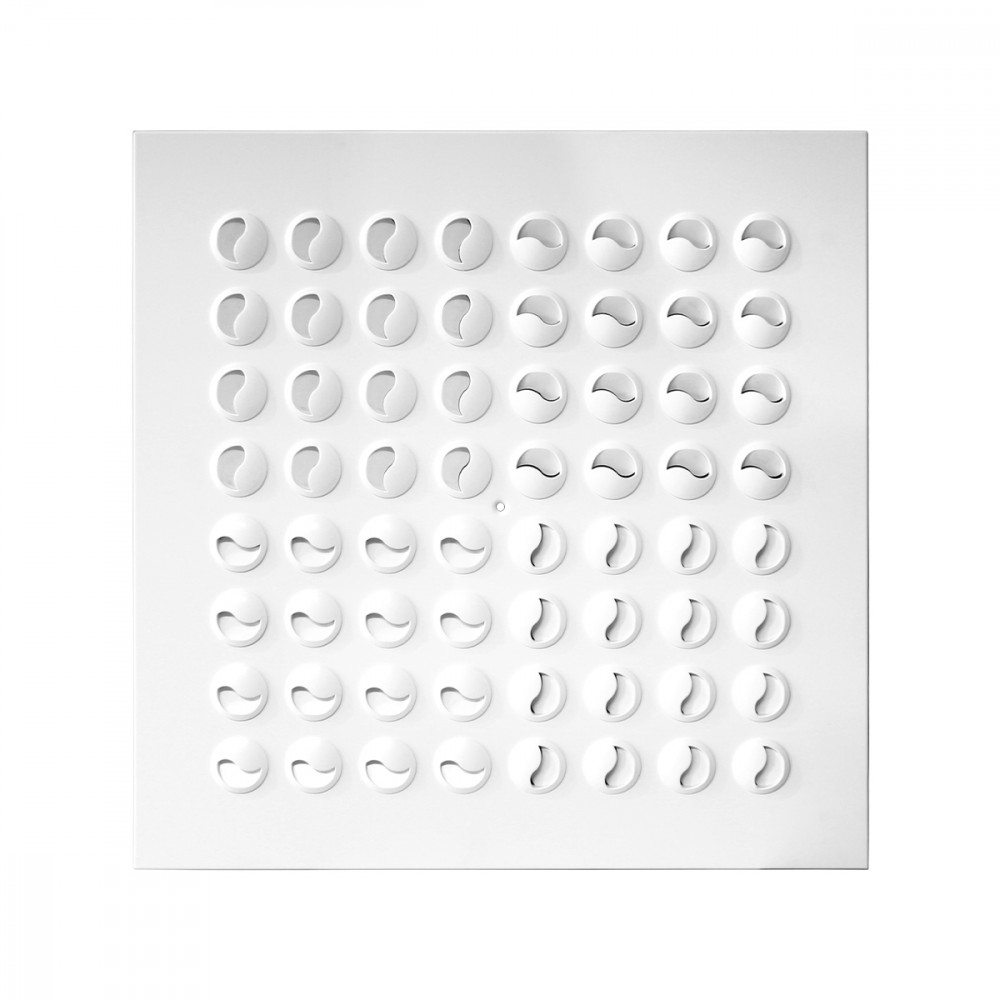

DMQN

CARATTERISTICHE:
Diffusori con ugelli regolabili su pannello.
COSTRUZIONE:
Acciaio verniciato bianco RAL 9010, microugelli in ABS bianco RAL 9010
IMPIEGO:
A soffitto, in mandata.
Altezza di installazione: 2,6 – 4,1 m.
FISSAGGIO:
Fissaggio con viti laterali o a mezzo vite centrale su ponte di montaggio.
ACCESSORI:
• Plenum in acciaio zincato standard o isolato, con o senza rete equalizzatrice, serranda di taratura e ponte di montaggio.
Dimensioni
Scelta e dimensionamento
DMQN

Mod.

Ak [m2]

Q [m3/h]

LWA [dB(A)]

X(0,20) [m]

Dpt [Pa]

min

max

min

max

min

max

min

max

DMQN 600x64

0,0165

180

420

20

35

2,3

6,2

10

50

Accessori e configurazioni

PQZ1

PQZ2

PQZI1

Plenum isolato esternamente spessore 6 mm



PQZI2

Plenum isolato esternamente spessore 6 mm


Istruzioni

PARTICOLARE MONTAGGIO

PARTICOLARE MONTAGGIO

1= Ponte di fissaggio


Testo per capitolato

DIFFUSORE IN ACCIAIO ZINCATO RAL9010 CON MICROUGELLI REGOLABILI. DIMENSIONE ESTERNA 595X595 MM

COSTRUZIONE:
Acciaio verniciato bianco RAL 9010, microugelli in ABS bianco RAL 9010
IMPIEGO:
A soffitto, in mandata. Altezza di installazione: 2,6 - 4,1 m
FISSAGGIO:
Fissaggio con viti laterali o a mezzo vite centrale su ponte di montaggio.
ACCESSORI:
• Plenum in acciaio zincato standard o isolato, con o senza rete equalizzatrice, serranda di taratura e ponte di montaggio.
MODELLO: DMQN
MISURA: 595 x 595 mm.
