Produse » DIFUZOARE » DLFS

Produse

DIFUZOARE

DLFS

CARACTERISTICI:

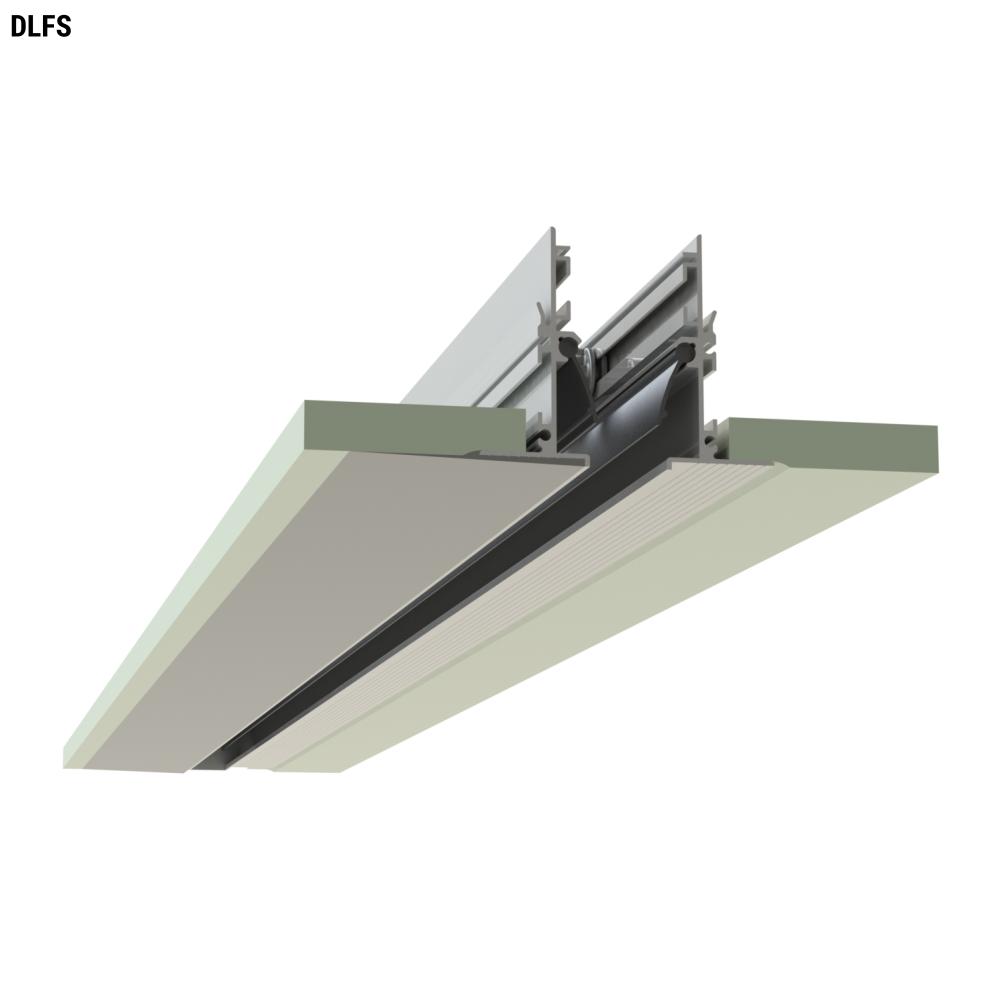

Difuzor linear cu fante ascunse.

CONSTRUCȚIE:

Aluminiu extrudat vopsit RAL 9005 și deflectoare RAL 9005 (standard). Aluminiu extrudat vopsit RAL 9016 și deflectoare RAL 9016.

UTILIZARE:

Pe tavan sau în perete, introducere sau evacuare. Înălțime instalare: 2.5-3.1 m.

MONTAJ:

Cu coliere interioare de prindere, sau cu arcuri în interiorul plenumului.

ACCESORII:

Plenum de racord din oțel galvanizat.

Dimensiuni

DIFUZOR CU UN SLOT

DUFUZOR CU MAI MULTE SLOTURI

DLFS

DLFSA FANTE 20 mm

* Fante

DLFSA FANTE 25 mm

* Fante

DLFSA FANTE 30 mm

* Fante

Selecție și dimensionare

Mod.	Ak [m2]	Q (mc/h)		Lwa (dB(A))		X 0,25 (m)		Dp (pa)
Mod.	Ak [m2]	min	max	min	max	min	max	min	max
DLFSA 1F 1000	0,00959	100	230	32	46	3,1	6,9	10	50
DLFSA 2F 1000	0,01930	200	460	33	47	4,1	9,2	10	50
DLFSA 3F 1000	0,02901	300	690	34	48	4,8	11	10	50
DLFSA 4F 1000	0,03872	410	930	35	49	5,6	12,5	10	50

DLFSA FANTE 25 mm

Mod.	Ak [m2]	Q (mc/h)		Lwa (dB(A))		X 0,25 (m)		Dp (pa)
Mod.	Ak [m2]	min	max	min	max	min	max	min	max
DLFSB 1F 1000	0,01198	125	280	33	47	3,3	7,1	10	50
DLFSB 2F 1000	0,02912	250	570	34	48	4,3	9,4	10	50
DLFSB 3F 1000	0,03626	375	860	35	49	5	11,2	10	50
DLFSB 4F 1000	0,0484	510	1160	36	50	5,8	12,7	10	50

DLFSA FANTE 30 mm

Mod.	Ak [m2]	Q (mc/h)		Lwa (dB(A))		X 0,25 (m)		Dp (pa)
Mod.	Ak [m2]	min	max	min	max	min	max	min	max
DLFSC 1F 1000	0,01438	150	340	35	48	4,1	7,9	10	50
DLFSC 2F 1000	0,02895	300	690	36	49	5,1	10,2	10	50
DLFSC 3F 1000	0,04351	450	1030	37	50	5,8	12	10	50
DLFSC 4F 1000	0,05808	610	1390	38	51	6,6	13,5	10	50

Accesorii și configurații

PDL1

1 = Bară
2 = Arc
Fixare în plenum cu arcuri CM

PDL3

1 = Șuruburi fixare
2 = Profil cu cleme de fixare înclinate
Fixare în plenum cu cleme înclinate CVL

DLFS10

Difuzor standard

DLFS20

1 = Difuzor standard
2 = Deflector

DLFS30

1 = Difuzor standard
2 = Damper culisant

DLFS4

1 = Difuzor standard
2 = Deflector
3 = Damper culisant

DLFS50

1 = Difuzor standard
2 = Deflector
3 = Damper culisant
4 = Egalizator

Descărcare documentație

DLFS
