Prodotti » DIFFUSORI » DLFS

Prodotti

DIFFUSORI

DLFS

CARATTERISTICHE:

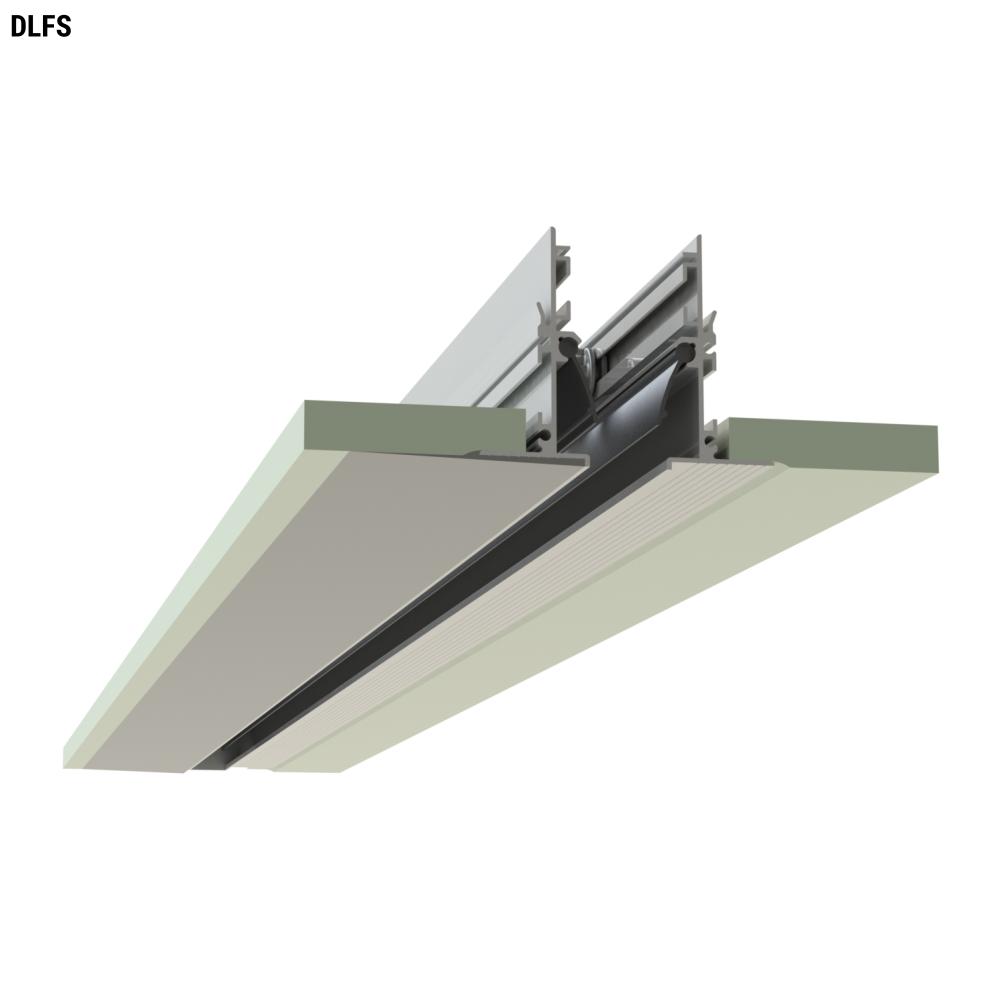

Diffusori lineari a feritoie a scomparsa.

COSTRUZIONE:

Alluminio estruso verniciato RAL 9005 con deflettore RAL 9005 (standard). Alluminio estruso verniciato RAL 9016 opaco con deflettore RAL 9016.

IMPIEGO:

A soffitto o parete, in mandata e ripresa. Altezza di installazione: 2,5-3,1 m.

FISSAGGIO:

Con staffa interna mobile, o con molle all’interno del plenum.

ACCESSORI:

Plenum di raccordo in acciaio zincato.

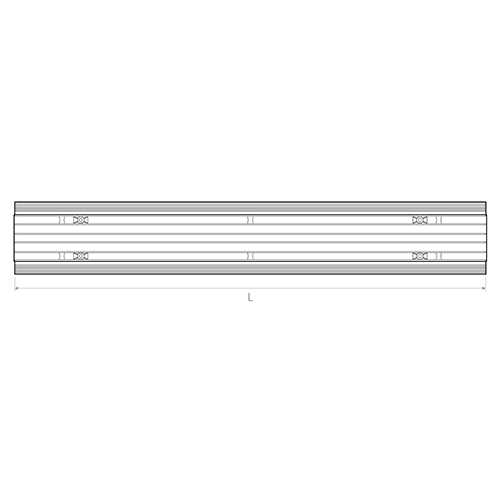

Dimensioni

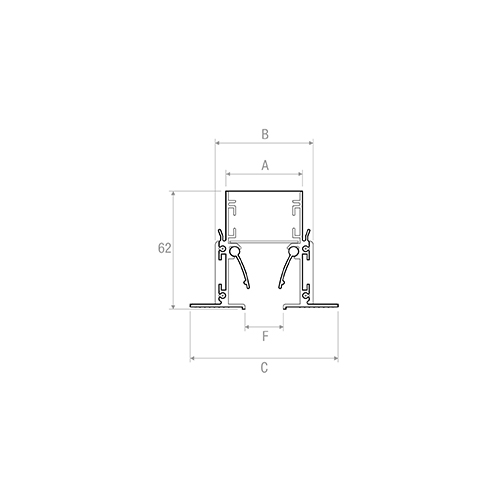

DIFFUSORE AD UNA FERITOIA

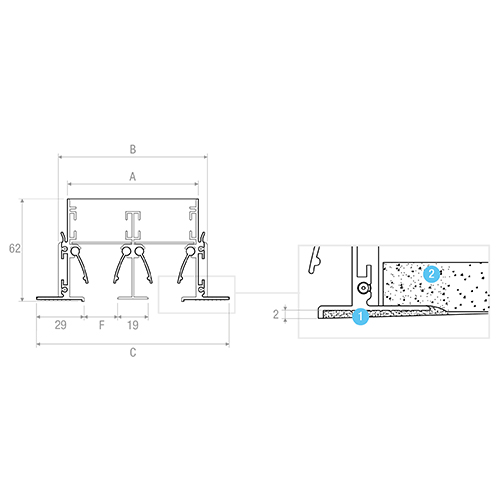

DIFFUSORE MULTIFERITOIA

DLFS

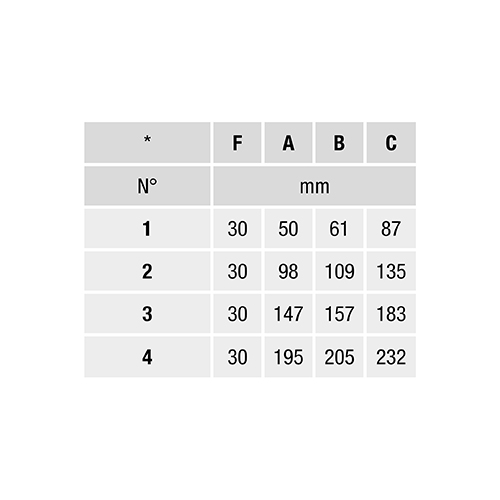

DLFSA FERITOIA 20 mm

* Feritoie

DLFSA FERITOIA 25 mm

* Feritoie

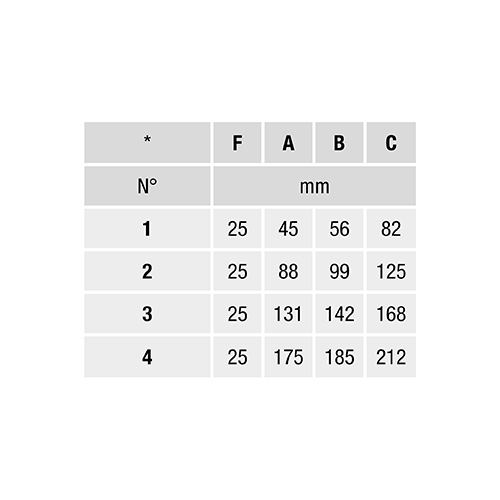

DLFSA FERITOIA 30 mm

* Feritoie

Scelta e dimensionamento

Mod.	Ak [m2]	Q (mc/h)		Lwa (dB(A))		X 0,25 (m)		Dp (pa)
Mod.	Ak [m2]	min	max	min	max	min	max	min	max
DLFSA 1F 1000	0,00959	100	230	32	46	3,1	6,9	10	50
DLFSA 2F 1000	0,01930	200	460	33	47	4,1	9,2	10	50
DLFSA 3F 1000	0,02901	300	690	34	48	4,8	11	10	50
DLFSA 4F 1000	0,03872	410	930	35	49	5,6	12,5	10	50

DLFSA FERITOIA 25 mm

Mod.	Ak [m2]	Q (mc/h)		Lwa (dB(A))		X 0,25 (m)		Dp (pa)
Mod.	Ak [m2]	min	max	min	max	min	max	min	max
DLFSB 1F 1000	0,01198	125	280	33	47	3,3	7,1	10	50
DLFSB 2F 1000	0,02912	250	570	34	48	4,3	9,4	10	50
DLFSB 3F 1000	0,03626	375	860	35	49	5	11,2	10	50
DLFSB 4F 1000	0,0484	510	1160	36	50	5,8	12,7	10	50

DLFSA FERITOIA 30 mm

Mod.	Ak [m2]	Q (mc/h)		Lwa (dB(A))		X 0,25 (m)		Dp (pa)
Mod.	Ak [m2]	min	max	min	max	min	max	min	max
DLFSC 1F 1000	0,01438	150	340	35	48	4,1	7,9	10	50
DLFSC 2F 1000	0,02895	300	690	36	49	5,1	10,2	10	50
DLFSC 3F 1000	0,04351	450	1030	37	50	5,8	12	10	50
DLFSC 4F 1000	0,05808	610	1390	38	51	6,6	13,5	10	50

Accessori e configurazioni

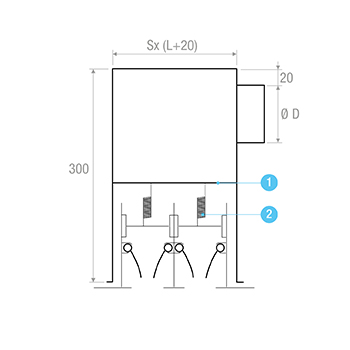

PDL1

1 = Tubetto
2 = Molla
Fissaggio al plenum con molle CM

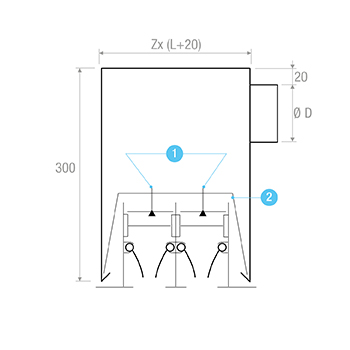

PDL3

1 = Viti di fissaggio
2 = Staffa di fissaggio inclinata cavalletto
Fissaggio al plenum con staffe inclinate CVL cavalletti

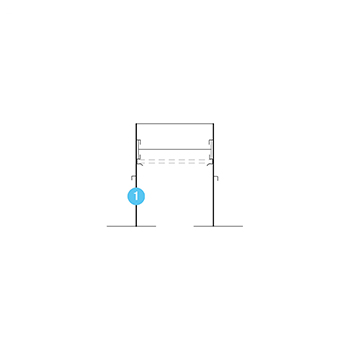

DLFS10

Diffusore standard

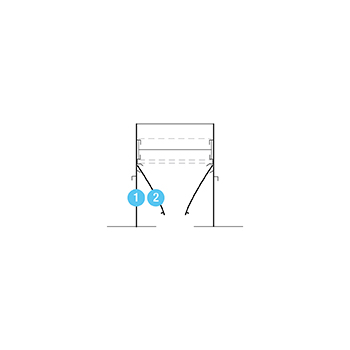

DLFS20

1 = Diffusore standard
2 = Deflettore

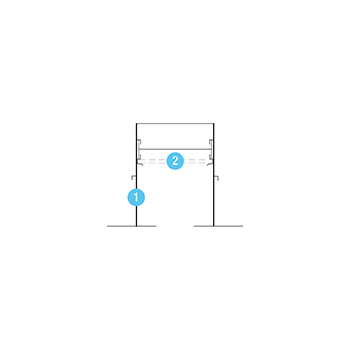

DLFS30

1 = Diffusore standard
2 = Serranda a scorrimento

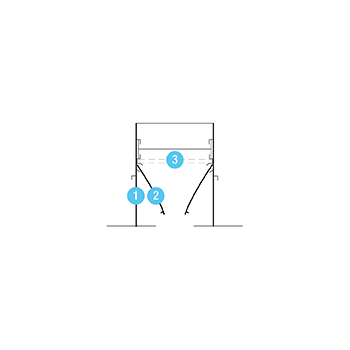

DLFS4

1 = Diffusore standard
2 = Deflettore
3 = Serranda a scorrimento

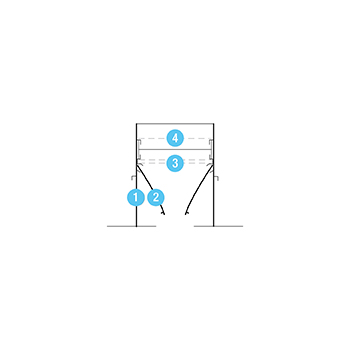

DLFS50

1 = Diffusore standard
2 = Deflettore
3 = Serranda a scorrimento
4 = Equalizzatore

Download documentazione

DLFS
