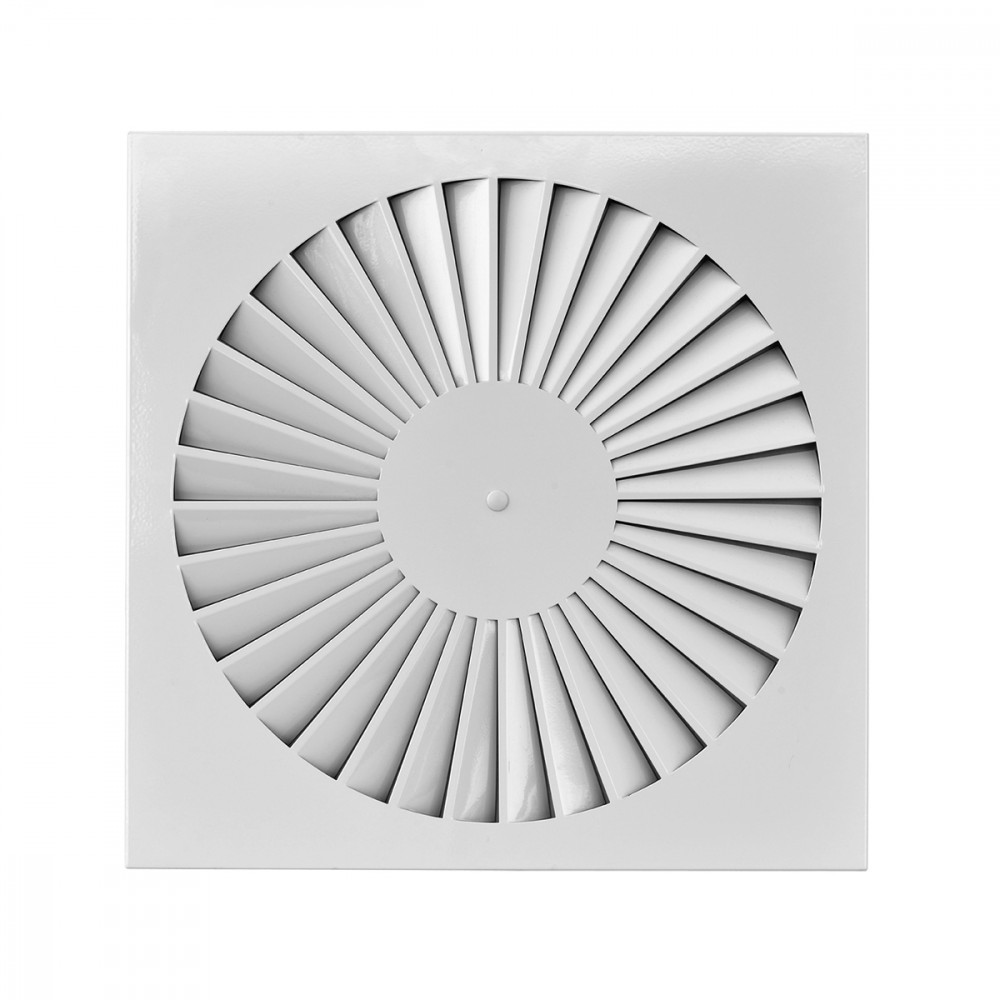

BQS

CARACTERISTICI:

Difuzoare cu jet turbionar.

CONSTRUCȚIE:

Oțel vopsit alb RAL 9010.

UTILIZARE:

Pentru instalare în plafon, pentru introducere și evacuare. Înălțime montaj:
BQS = 2,6-4,0 m.

MONTAJ:

Montare prin șuruburi laterale sau șurub central pe puntea de fixare.

ACCESORII:

Plenum din oțel galvanizat, standard sau izolat termic, cu sau fără placă perforată, registru de reglaj și punte fixare.

Dimensiuni

BQS

BQSC

Selecție și dimensionare

BQS

Mod.	Ak [m2]	Q [m3/h]		LWA [dB(A)]		X(0,20) [m]		Dpt [Pa]
Mod.	Ak [m2]	min	max	min	max	min	max	min	max
BQS 600	0,0368	400	900	23	46	3,3	7,4	10	50
BQS 625	0,0368	400	900	23	46	3,3	7,4	10	50

Accesorii și configurații

PQZ1

PQZ2

PQZI1

Plenum izolat la exterior, grosime 6 mm

PQZI2

Plenum izolat la exterior, grosime 6 mm

BQS

Detaliu montaj

BQS

Detaliu montaj
3= PUNTE FIXARE

PLENUMPDCQ

1= REGISTRU OPȚIONAL
3= PUNTE FIXARE

PLENUMPDCQI

1= REGISTRU OPȚIONAL
2= IZOLAȚIE
3= PUNTE FIXARE

Textul specificațiilor

DIFFUSORE IN ACCIAIO ZINCATO RAL 9010 A FLUSSO ELICOIDALE

COSTRUZIONE:
Acciaio verniciato bianco RAL 9010.
IMPIEGO:
A soffitto, in mandata e ripresa. Altezza di installazione: 2,6 - 4,0 m.
FISSAGGIO:
Fissaggio con viti laterali o a mezzo vite centrale su ponte di montaggio.
ACCESSORI:
• Plenum in acciaio zincato standard o isolato, con o senza rete equalizzatrice, serranda di taratura e ponte di montaggio.
MODELLO: BQS***
