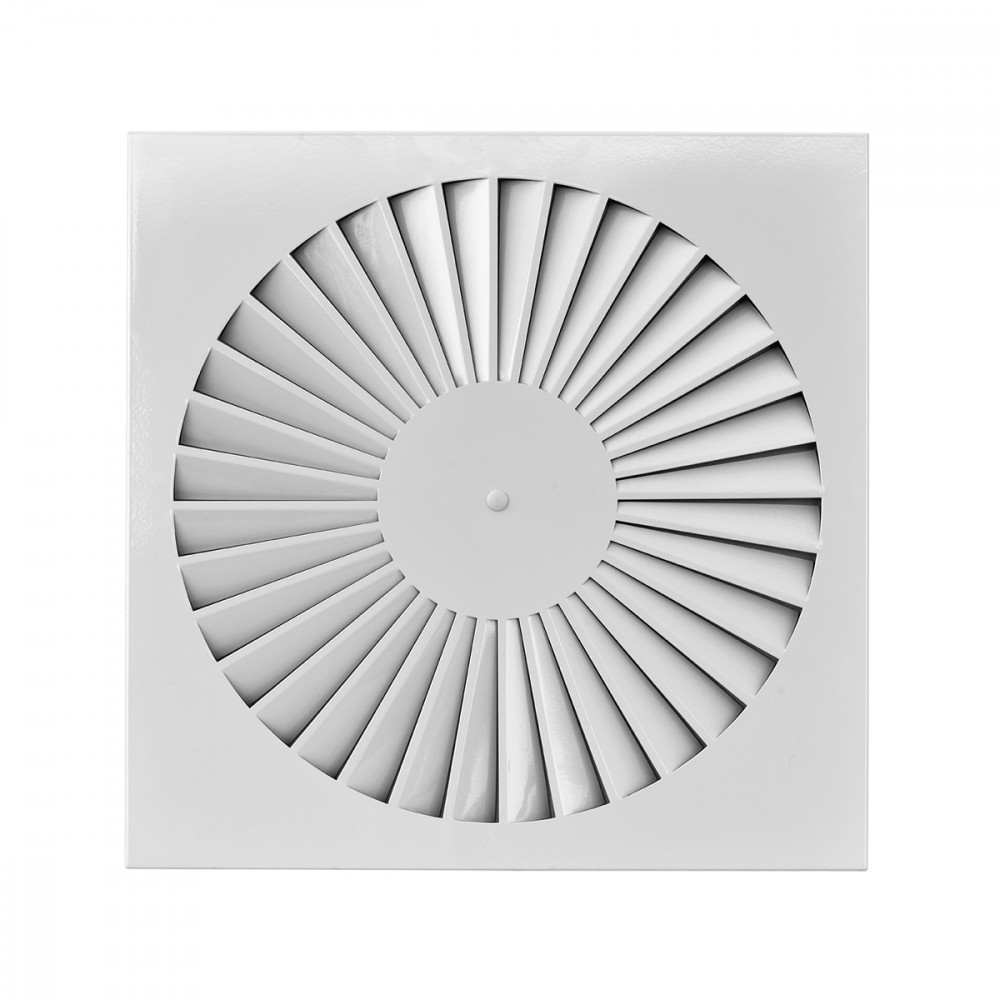

BQS

MERKMALE:

Drallluftdurchlässe

AUSFÜHRUNG:

Weiß lackierter Stahl RAL 9010.

EINSATZBEREICH:

An der Decke, Zuluft und Rückluft.
Einbauhöhe: BQS = 2,6-4,0 m.

BEFESTIGUNG:

Befestigung seitlich oder in der Mitte mit Schraube/n auf Montagesteg.

ZUBEHÖR:

Anschlusskasten aus verzinktem Stahl, Standard oder isoliert, mit oder ohne Equalizer-Netz, Jalousieklappe und Montagesteg.

Abmessungen

BQS

BQSC

Auswahl und Bemessung

Mod.	Ak [m2]	Q [m3/h]		LWA [dB(A)]		X(0,20) [m]		Dpt [Pa]
Mod.	Ak [m2]	min	max	min	max	min	max	min	max
BQS 600	0,0368	400	900	23	46	3,3	7,4	10	50
BQS 625	0,0368	400	900	23	46	3,3	7,4	10	50

Zubehör und Konfigurationen

PQZ1

PQZ2

PQZI1

Anschlusskasten mit 6 mm Außenisolierung

PQZI2

Anschlusskasten mit 6 mm Außenisolierung

BQS

Montagedetail

BQS

Montagedetail 3= Befestigungssteg

PLENUMPDCI

1= Option klappe 3= Befestigungssteg

PLENUMPDCI

1= Option klappe 2= Isolierung 3= Befestigungssteg

Text für Spezifikationen

DIFFUSORE IN ACCIAIO ZINCATO RAL 9010 A FLUSSO ELICOIDALE

COSTRUZIONE:
Acciaio verniciato bianco RAL 9010.
IMPIEGO:
A soffitto, in mandata e ripresa. Altezza di installazione: 2,6 - 4,0 m.
FISSAGGIO:
Fissaggio con viti laterali o a mezzo vite centrale su ponte di montaggio.
ACCESSORI:
• Plenum in acciaio zincato standard o isolato, con o senza rete equalizzatrice, serranda di taratura e ponte di montaggio.
MODELLO: BQS***
