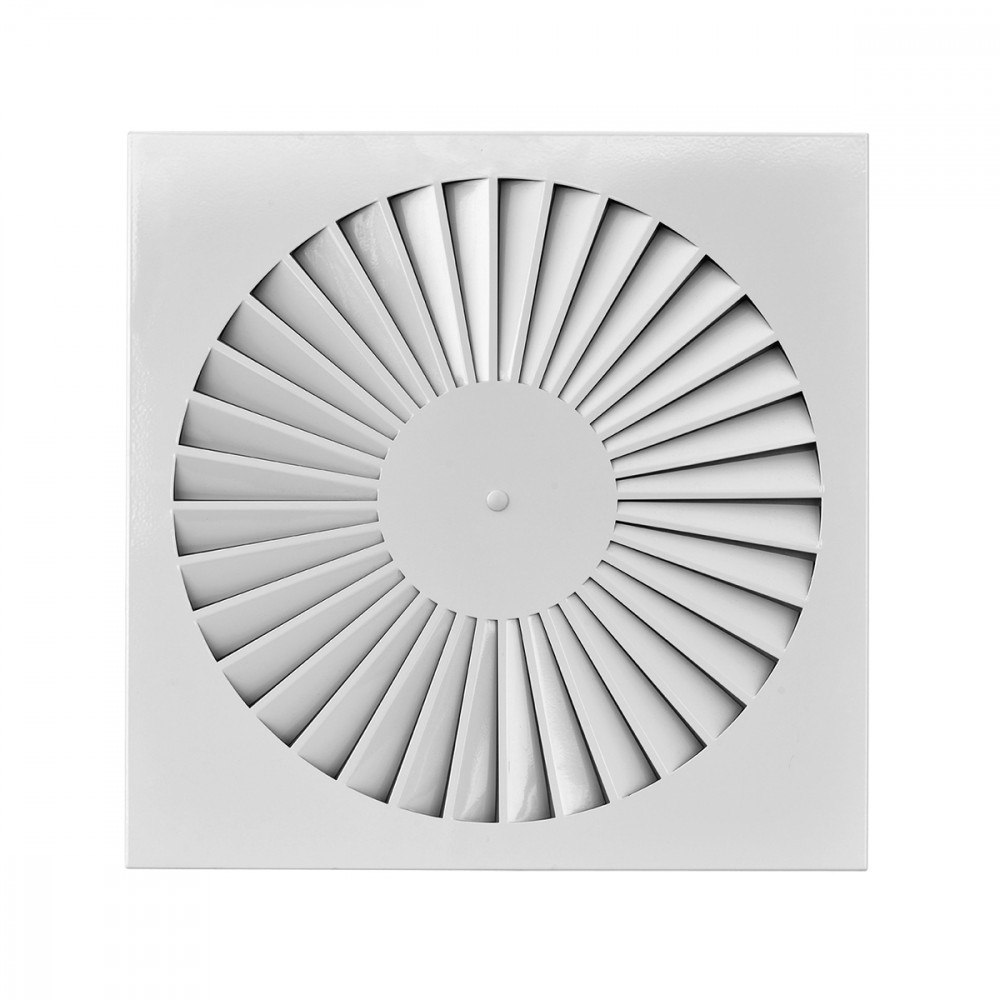

BQS

CARATTERISTICHE:

Diffusori a flusso elicoidale.

COSTRUZIONE:

Acciaio verniciato bianco RAL 9010.

IMPIEGO:

A soffitto, in mandata e ripresa.
Altezza di installazione: BQS = 2,6 - 4,0 m.

FISSAGGIO:

Fissaggio con viti laterali o a mezzo vite centrale su ponte di montaggio.

ACCESSORI:

• Plenum in acciaio zincato standard o isolato, con o senza rete equalizzatrice, serranda di taratura e ponte di montaggio.

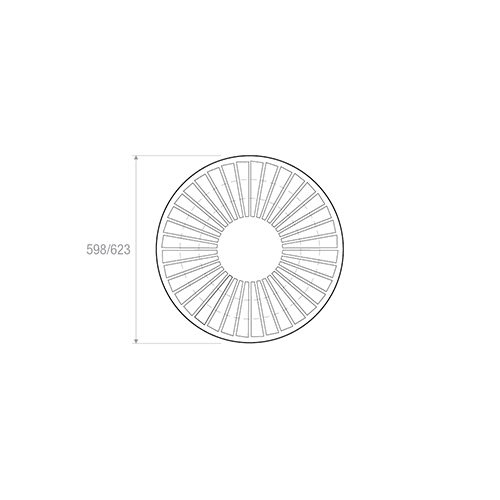

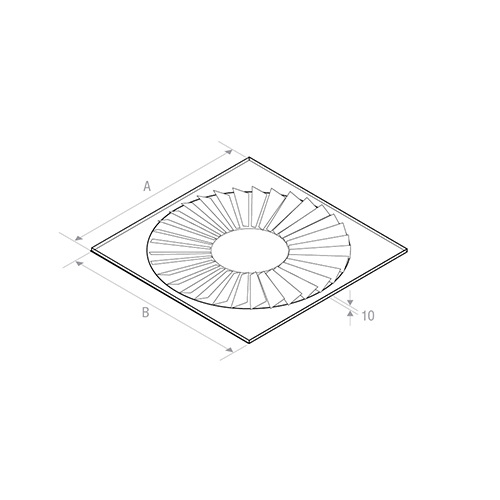

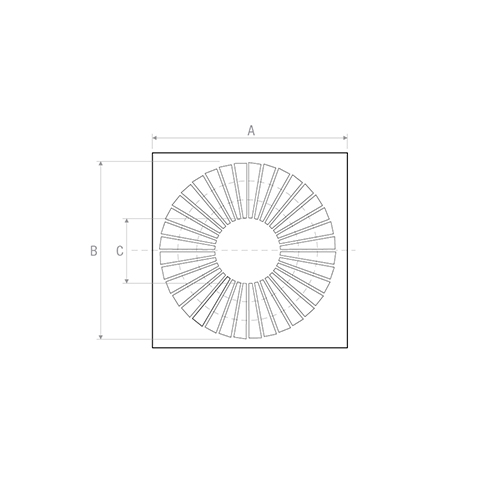

Dimensioni

BQS

BQSC

Scelta e dimensionamento

BQS

Mod.	Ak [m2]	Q [m3/h]		LWA [dB(A)]		X(0,20) [m]		Dpt [Pa]
Mod.	Ak [m2]	min	max	min	max	min	max	min	max
BQS 600	0,0368	400	900	23	46	3,3	7,4	10	50
BQS 625	0,0368	400	900	23	46	3,3	7,4	10	50

Accessori e configurazioni

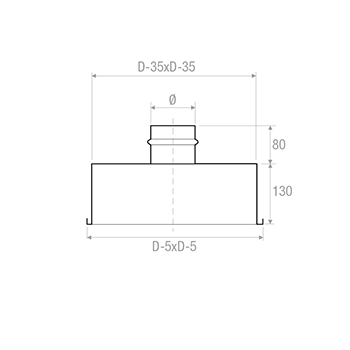

PQZ1

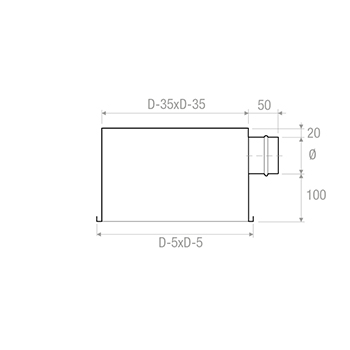

PQZ2

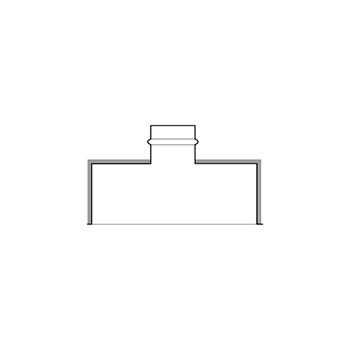

PQZI1

Plenum isolato esternamente spessore 6 mm

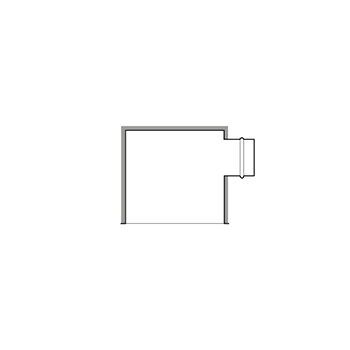

PQZI2

Plenum isolato esternamente spessore 6 mm

BQS

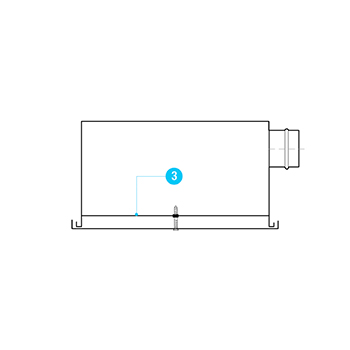

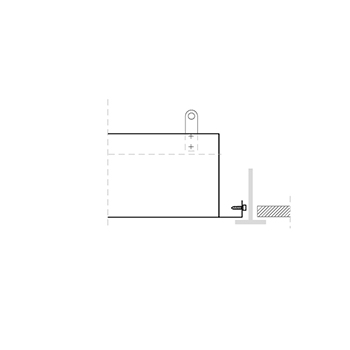

Particolare montaggio

BQS

Particolare montaggio

3= Ponte di fissaggio

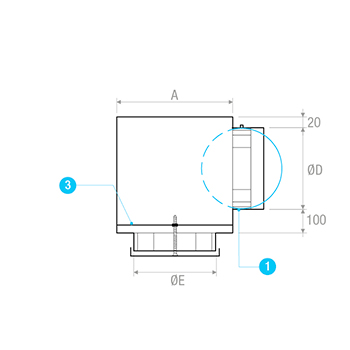

PLENUMPDCQ

1= Serranda optional

3= Ponte di fissaggio

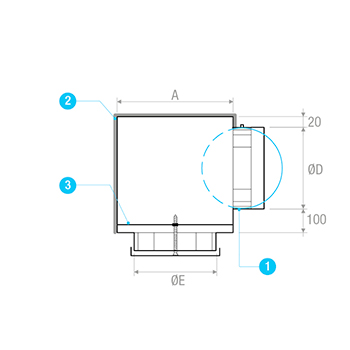

PLENUMPDCQI

1= Serranda optional

2= Isolamento

3= Ponte di fissaggio

Testo per capitolato

DIFFUSORE IN ACCIAIO ZINCATO RAL 9010 A FLUSSO ELICOIDALE

COSTRUZIONE:
Acciaio verniciato bianco RAL 9010.
IMPIEGO:
A soffitto, in mandata e ripresa. Altezza di installazione: 2,6 - 4,0 m.
FISSAGGIO:
Fissaggio con viti laterali o a mezzo vite centrale su ponte di montaggio.
ACCESSORI:
• Plenum in acciaio zincato standard o isolato, con o senza rete equalizzatrice, serranda di taratura e ponte di montaggio.
MODELLO: BQS***
