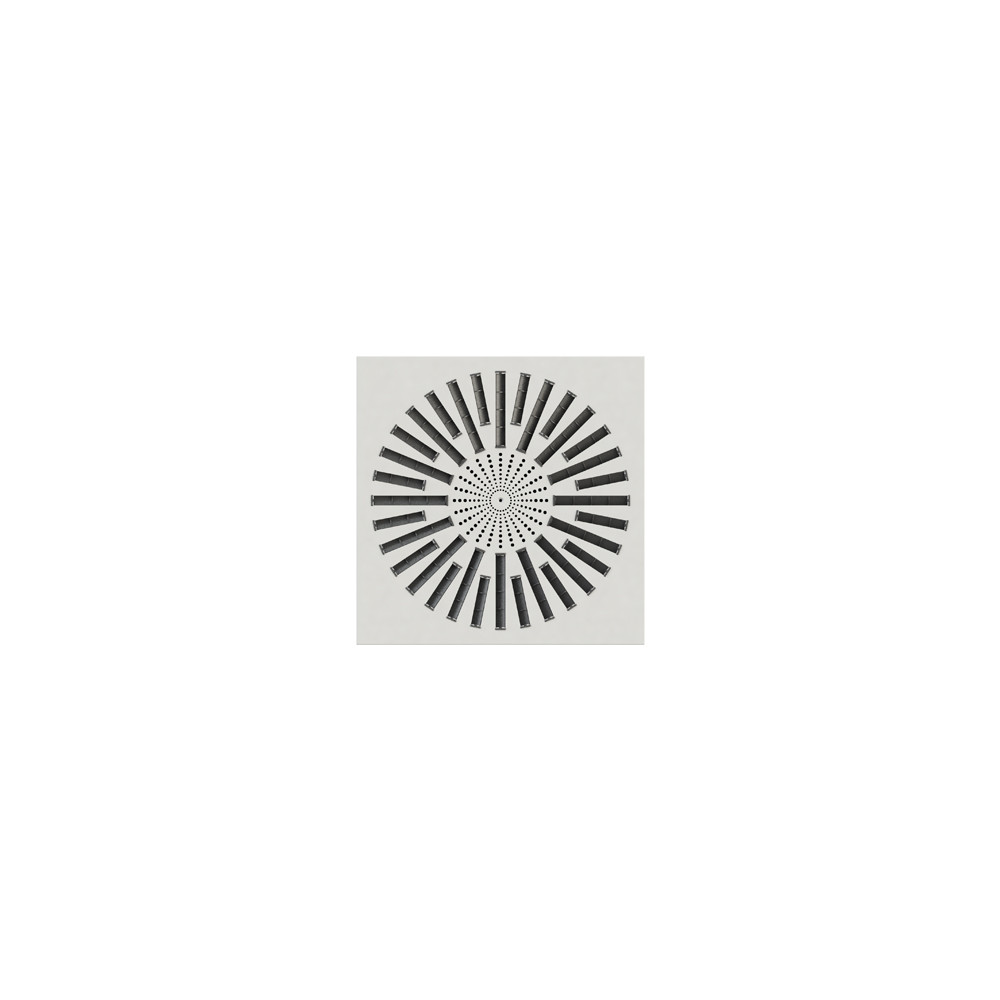

BQM1

CARACTERISTICI:

Difuzoare cu jet turbionar cu lamele orientabile.

CONSTRUCȚIE:

Panou din oțel vopsit alb RAL 9010, lamelele de deflexie din polipropilenă de culoare neagră RAL 9005.

UTILIZARE:

Pentru montaj la tavan, pentru evacuare aer (fără deflectoare) și introducere.
Înălțime montaj: 2,5-4,1 m.

MONTAJ:

Montare prin șuruburi laterale sau șurub central pe puntea de fixare.

ACCESORII:

Plenum din oțel galvanizat, standard sau izolat termic, cu sau fără placă perforată, registru de reglaj și punte fixare.

Dimensiuni

BQM1

Selecție și dimensionare

BQM1

Mod.	Ak [m2]	P [m3/h]		LWA [dB(A)]		X(0,20) [m]		Dpt [Pa]
Mod.	Ak [m2]	min	max	min	max	min	max	min	max
BQM1	0,0643	490	1060	24	41	2,1	4,5	10	50

Accesorii și configurații

PQZ1

PQZ2

PQZI1

Plenum izolat la exterior, grosime 6 mm

PQZI2

Plenum izolat la exterior, grosime 6 mm

Textul specificațiilor

DIFFUSORE IN ACCIAIO ZINCATO RAL 9010 A FLUSSO MISTO CON DEFLETTORI REGOLABILI. DIMENSIONE ESTERNA 595X595 MM

COSTRUZIONE:
Acciaio verniciato bianco RAL 9010, deflettori in polipropilene nero RAL 9005
IMPIEGO:
A soffitto, in mandata e ripresa (senza deflettori). Altezza di installazione: 2,5 - 4,1 m
FISSAGGIO:
Fissaggio con viti laterali o a mezzo vite centrale su ponte di montaggio.
ACCESSORI:
• Plenum in acciaio zincato standard o isolato, con o senza rete equalizzatrice, serranda di taratura e ponte di montaggio.
MODELLO: *****
MISURA: 595 x 595 mm.

Descărcare documentație

BQM1
