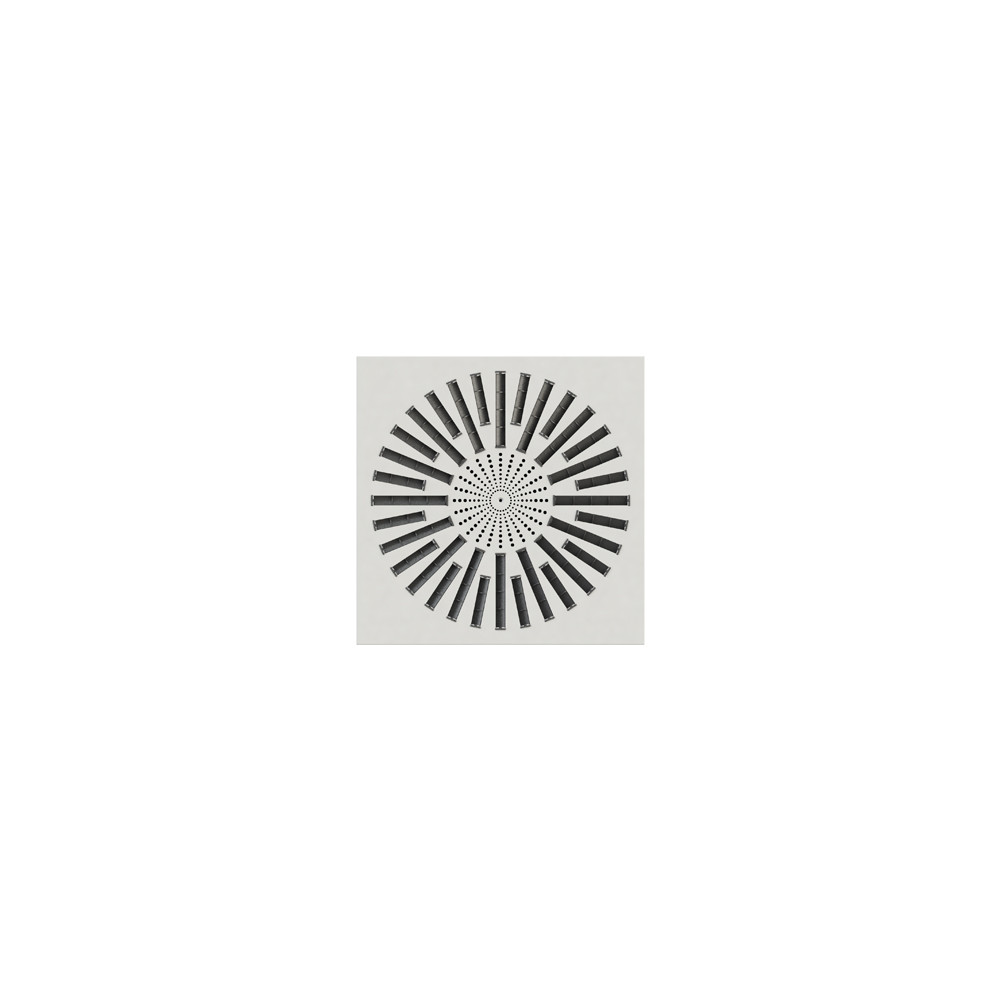

BQM1

CARACTERÍSTICAS:

Difusores de flujo helicoidal mixto con chorros regulables.

ESTRUCTURA:

Acero barnizado blanco RAL 9010, deflectores de polipropileno negro RAL 9005.

USO:

En techo, para impulsión y retorno (sin deflectores).
Altura de instalación: 2,5-4,1 m.

FIJACIÓN:

Fijación con tornillos laterales o mediante tornillo central en el puente de montaje.

ACCESORIOS:

Plénum de acero galvanizado estándar o aislado, con o sin chapa ecualizadora, compuerta de calibración y puente de montaje.

Dimensiones

BQM1

elección y dimensiones

BQM1

Mod.	Ak [m2]	P [m3/h]		LWA [dB(A)]		X(0,20) [m]		Dpt [Pa]
Mod.	Ak [m2]	min	max	min	max	min	max	min	max
BQM1	0,0643	490	1060	24	41	2,1	4,5	10	50

Accesorios y configuración

PQZ1

PQZ2

PQZI1

Plénum aislado externamente espesor 6 mm

PQZI2

Plénum aislado externamente espesor 6 mm

Texto de las características

DIFUSOR DE ACERO GALVANIZADO RAL 9010 CON FLUJO MIXTO CON DEFLECTORES REGULABLES DIMENSIONES EXTERIORES 595X595 MM

CONSTRUCCIÓN:
Acero pintado blanco RAL 9010, deflectores de polipropileno negro RAL 9005.
EMPLEO:
En el techo, de envío y recuperación (sin deflectores). Altura de instalación: 2,5 - 4,1 m
FIJACIÓN:
Fijación con tornillos laterales o por medio de un tornillo central sobre el puente de montaje.
ACCESORIOS:
• Cámara de acero galvanizado estándar o aislado, con o sin red ecualizadora, compuerta de calibración y puente de montaje.
MODELO: *****
MEDIDA: 595 x 595 mm.
