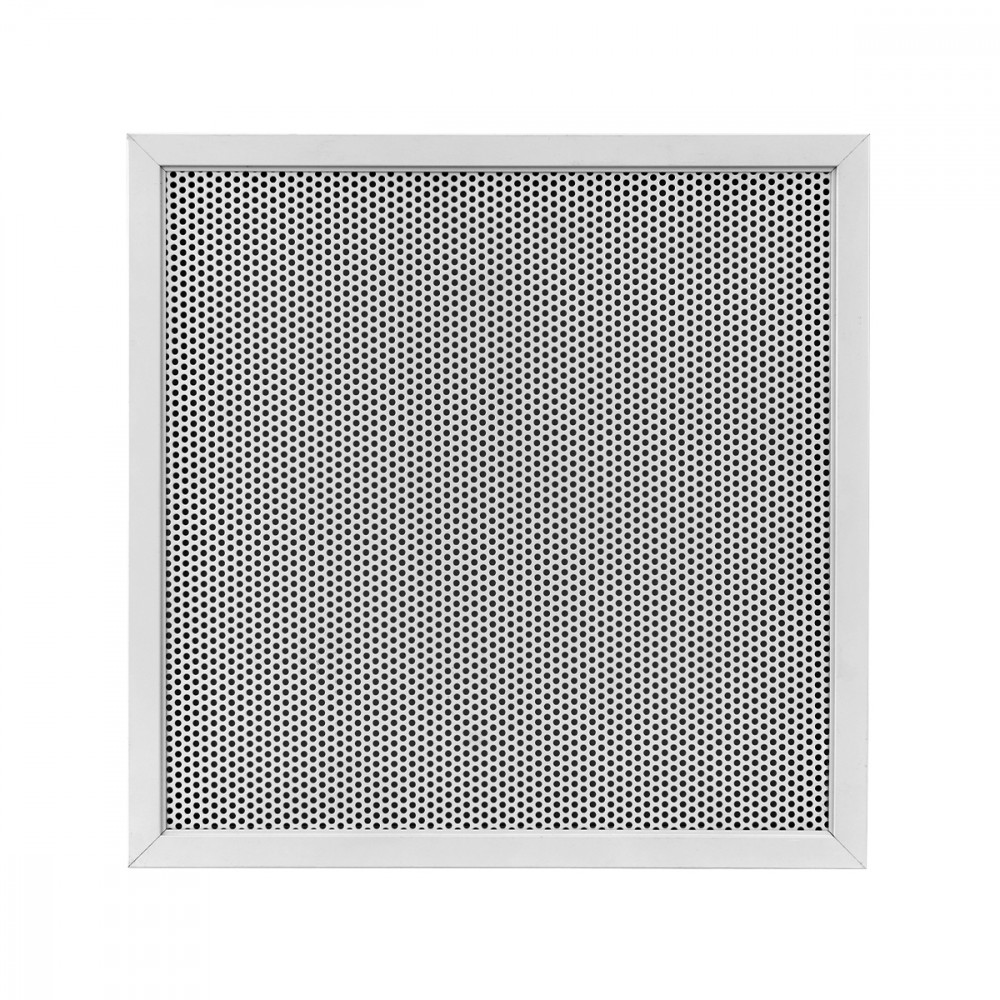

BQFC60

CARACTERISTICI:

Difuzor cu placă perforată, cu ramă.

CONSTRUCȚIE:

Ramă din Aluminiu, panou perforat din oțel vopsit alb RAL 9010.

UTILIZARE:

Pentru instalare în plafon, pentru introducere și evacuare.
Înălțime montaj: 2,5-4,0 m

MONTAJ:

Clipsuri (șuruburi frontale la cerere).

ACCESORII:

Plenum din oțel galvanizat, standard sau izolat termic, cu sau fără placă perforată.
Registru de reglaj executat din oțel galvanizat cu lamele opuse.

Dimensiuni

BQFC60R

BQFC60M

Selecție și dimensionare

BQFC60

Mod.	Q [m3/h]		LWA [dB(A)]		X(0,20) [m]		Dpt [Pa]
Mod.	min	max	min	max	min	max	min	max
BQFC60MS 160	180	410	-	48	1,1	3,4	10	50
BQFC60MS 200	240	540	-	46	1,6	5,1	10	50
BQFC60MS 250	320	720	-	44	2,4	7,7	10	50
BQFC60MS 315	430	970	-	43	3,7	11,8	10	50
BQFC60ML 160	180	410	-	52	1,1	3,4	10	50
BQFC60ML 200	240	540	-	50	1,6	5,1	10	50
BQFC60ML 250	320	720	-	48	2,4	7,7	10	50
BQFC60ML 315	430	970	-	47	3,7	11,8	10	50

Accesorii și configurații

PQZ1

PQZ2

BQFC60MS

BQFC60ML

BQFC60

Air flow configuration
BQFC60R: Return / no deflectors
BQFC60MS: Supply / deflectors / top spigot
BQFC60ML: Supply / deflectors / side spigot

Textul specificațiilor

DIFFUSORE QUADRATO IN ACCIAIO ZINCATO/ALLUMINIO RAL9010 FORELLINATO CON CORNICE. DIMENSIONE ESTERNA 595X595 MM.

COSTRUZIONE:
Telaio in alluminio, lamiera forata in acciaio verniciato bianco RAL 9010.
IMPIEGO:
A soffitto, in mandata e ripresa. Altezza di installazione: 2,5 - 4,0 m
FISSAGGIO:
Clips (viti a richiesta).
ACCESSORI:
• Plenum in acciaio zincato standard o isolato, con o senza rete equalizzatrice.
• Serranda di taratura in acciaio zincato con alette a movimento contrapposto.
MODELLO: BQFC60
MISURA: 595 x 595 mm.
