BQFC60R
BQFC60M
Produkte
LUFT-DURCHLÄSSE
BQFC60
MERKMALE:

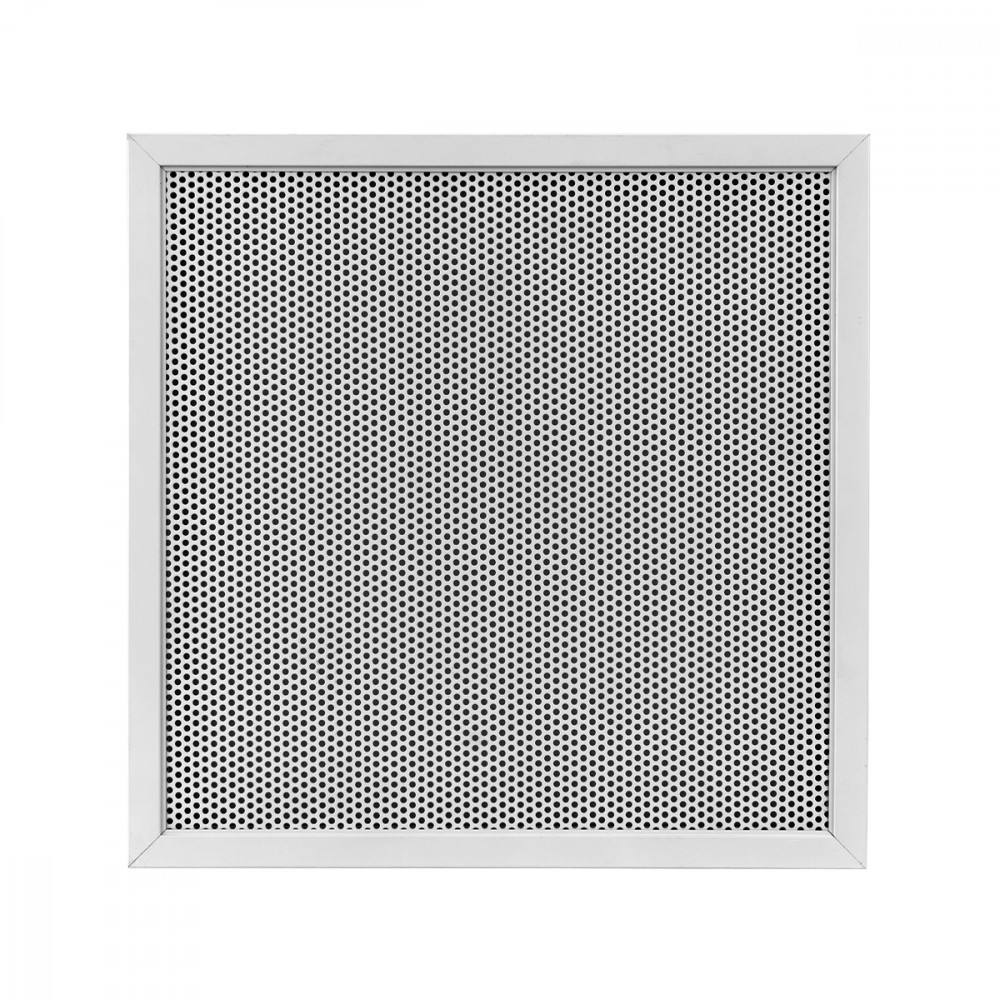

Luftdurchlässe, Lochplatten mit Rahmen
AUSFÜHRUNG:
Aluminiumrahmen, Lochblech aus weiß lackiertem Stahl, RAL 9010.
EINSATZBEREICH:
An der Decke, Zuluft und Rückluft.
Einbauhöhe: 2,5-4,0 m
BEFESTIGUNG:
Clips (Schrauben auf Anfrage)
ZUBEHÖR:
Anschlusskasten aus verzinktem Stahl, Standard oder isoliert, mit oder ohne Equalizer-Netz.
Jalousieklappe aus verzinktem Stahl mit Flügeln mit gegensätzlichen Bewegungen.
Abmessungen
Auswahl und Bemessung
|
Mod. |
Q [m3/h] |
LWA [dB(A)] |
X(0,20) [m] |
Dpt [Pa] |
||||
|
min |
max |
min |
max |
min |
max |
min |
max |
|
|
BQFC60MS 160 |
180 |
410 |
- |
48 |
1,1 |
3,4 |
10 |
50 |
|
BQFC60MS 200 |
240 |
540 |
- |
46 |
1,6 |
5,1 |
10 |
50 |
|
BQFC60MS 250 |
320 |
720 |
- |
44 |
2,4 |
7,7 |
10 |
50 |
|
BQFC60MS 315 |
430 |
970 |
- |
43 |
3,7 |
11,8 |
10 |
50 |
|
BQFC60ML 160 |
180 |
410 |
- |
52 |
1,1 |
3,4 |
10 |
50 |
|
BQFC60ML 200 |
240 |
540 |
- |
50 |
1,6 |
5,1 |
10 |
50 |
|
BQFC60ML 250 |
320 |
720 |
- |
48 |
2,4 |
7,7 |
10 |
50 |
|
BQFC60ML 315 |
430 |
970 |
- |
47 |
3,7 |
11,8 |
10 |
50 |
Zubehör und Konfigurationen
PQZ1
PQZ2
BQFC60MS
BQFC60ML
BQFC60
Projektierung Luftströme BQFC60R: Rückluft / keine Luftlenkelemente BQFC60MS: Zuluft / Luftlenkelemente / Anschluss oben BQFC60ML: Zuluft / Luftlenkelemente / Anschluss seitlichText für Spezifikationen
DIFFUSORE QUADRATO IN ACCIAIO ZINCATO/ALLUMINIO RAL9010 FORELLINATO CON CORNICE. DIMENSIONE ESTERNA 595X595 MM.
COSTRUZIONE:
Telaio in alluminio, lamiera forata in acciaio verniciato bianco RAL 9010.
IMPIEGO:
A soffitto, in mandata e ripresa. Altezza di installazione: 2,5 - 4,0 m
FISSAGGIO:
Clips (viti a richiesta).
ACCESSORI:
• Plenum in acciaio zincato standard o isolato, con o senza rete equalizzatrice.
• Serranda di taratura in acciaio zincato con alette a movimento contrapposto.
MODELLO: BQFC60
MISURA: 595 x 595 mm.
