Produse

DIFUZOARE

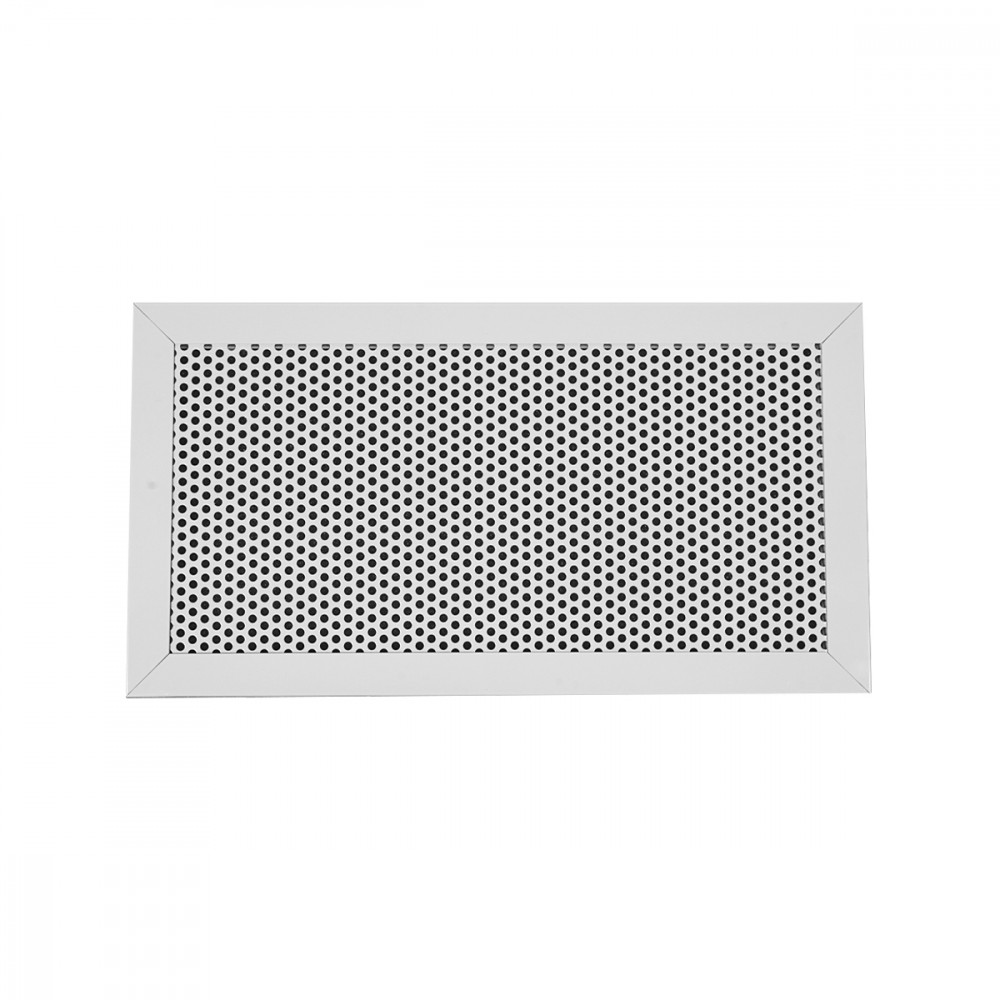

BQF

CARACTERISTICI:

Grile evacuare cu placă perforată.

CONSTRUCȚIE:

Rama din Aluminiu vopsit alb RAL 9010. Panou din oțel vopsit alb RAL 9010.

UTILIZARE:

Montaj în perete, pentru evacuare aer.

MONTAJ:

Prin clipsuri sau șurub frontal (la cerere)

ACCESORII:

Plenum din oțel galvanizat, standard sau izolat termic.
Registru de reglaj executat din oțel galvanizat cu lamele opuse.
Contracadru de montaj executat din oțel galvanizat.

Dimensiuni
Selecție și dimensionare
BQF

Mod.

Ak [m2]

Q [m3/h]

LWA [dB(A)]

Dpt [Pa]

min

max

min

max

min

max

BQF 300x300

0,0305

120

260

-

21

10

50

BQF 400x300

0,0422

160

360

-

22

10

50

BQF 500x300

0,0543

200

460

-

23

10

50

BQF 600x300

0,0668

250

560

-

23

10

50

BQF 800x300

0,0924

350

780

-

25

10

50

BQF 1000x300

0,1190

450

1000

-

26

10

50

BQF 400x400

0,0584

220

490

-

23

10

50

BQF 500x400

0,0752

280

630

-

24

10

50

BQF 600x400

0,0924

350

780

-

25

10

50

BQF 800x400

0,1280

480

1070

-

26

10

50

BQF 1000x400

0,1647

620

1380

-

27

10

50

BQF 500x500

0,0968

360

810

-

25

10

50

BQF 600x500

0,1190

450

1000

-

26

10

50

BQF 800x500

0,1647

620

1380

-

27

10

50

BQF 1000x500

0,2120

790

1770

-

28

10

50

BQF 600x600

0,1462

550

1220

-

26

10

50

BQF 800x600

0,2025

760

1690

-

27

10

50

BQF 1000x600

0,2606

980

2180

-

28

10

50

Accesorii și configurații

BQFSC

PDZ1

PDZ2

PDZI1

Plenum izolat la exterior, grosime 6 mm



PDZI2

Plenum izolat la exterior, grosime 6 mm


Textul specificațiilor

DIFFUSORE IN ALLUMINIO/ACCIAIO ZINCATO RAL9010 A SCHERMO FORELLINATO

COSTRUZIONE:
Telaio in alluminio verniciato bianco RAL 9010.
Schermo in lamiera di acciaio verniciato bianco RAL 9010.
IMPIEGO:
A parete, in ripresa.
FISSAGGIO:
• Fissaggio con clips o su richiesta con viti frontali.
ACCESSORI:
• Plenum in acciaio zincato standard o isolato.
• Serranda di taratura in acciaio zincato con alette a movimento contrapposto.
• Controtelaio di montaggio in lamiera di acciaio zincata.
MODELLO: BQF
MISURA: *** x *** mm. (BxH)
