Produkte

LUFT-DURCHLÄSSE

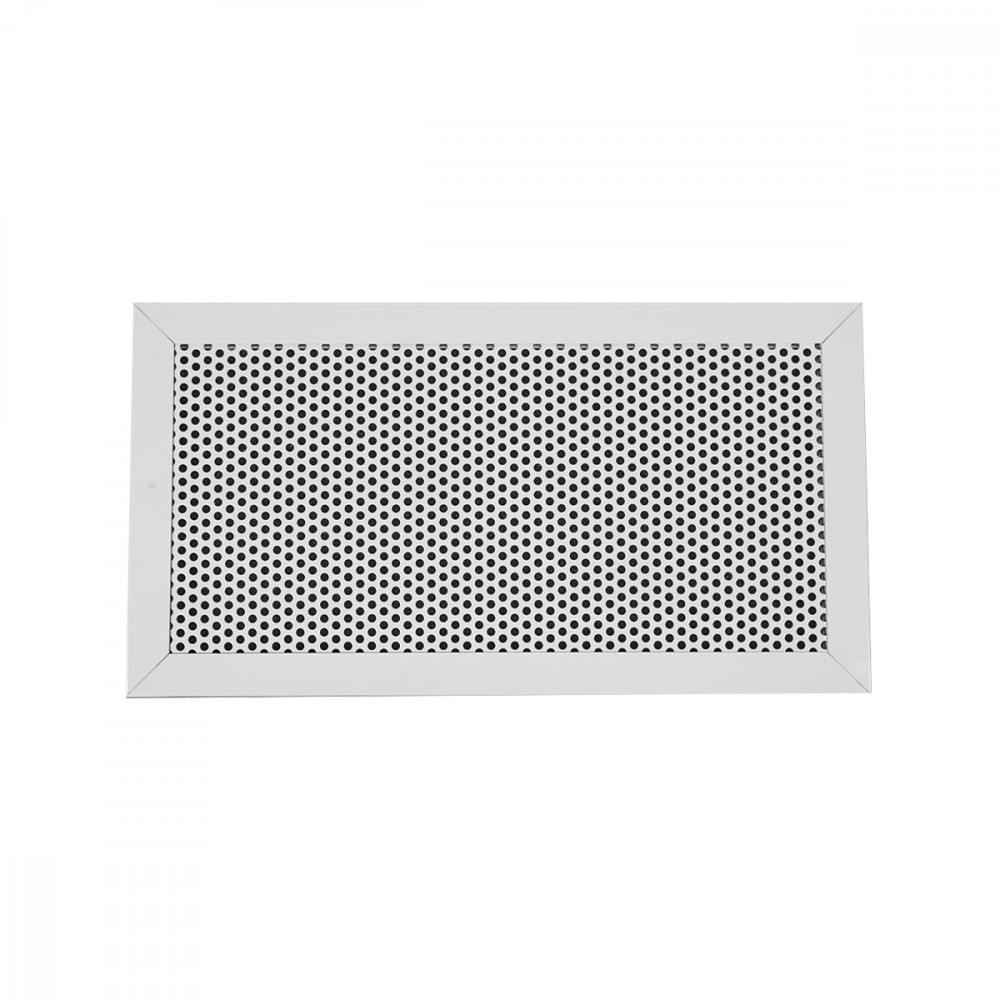

BQF

MERKMALE:

Gelochtes Rückluftgitter.

AUSFÜHRUNG:

Rahmen aus weiß lackiertem Aluminium RAL 9010.
Abdeckung aus gelochtem Stahlblech, weiß lackiert in RAL 9010.

EINSATZBEREICH:

An der Wand, für Rückluft.

BEFESTIGUNG:

Befestigung mit Clips oder auf Anfrage mit Frontschrauben.

ZUBEHÖR:

Anschlusskasten aus verzinktem Stahl, Standard oder isoliert.
Jalousieklappe aus verzinktem Stahl, mit Lamellen mit gegensätzlichen Bewegungen.
Montagerahmen aus verzinktem Stahlblech.

Abmessungen
Auswahl und Bemessung

Mod.

Ak [m2]

Q [m3/h]

LWA [dB(A)]

Dpt [Pa]

min

max

min

max

min

max

BQF 300x300

0,0305

120

260

-

21

10

50

BQF 400x300

0,0422

160

360

-

22

10

50

BQF 500x300

0,0543

200

460

-

23

10

50

BQF 600x300

0,0668

250

560

-

23

10

50

BQF 800x300

0,0924

350

780

-

25

10

50

BQF 1000x300

0,1190

450

1000

-

26

10

50

BQF 400x400

0,0584

220

490

-

23

10

50

BQF 500x400

0,0752

280

630

-

24

10

50

BQF 600x400

0,0924

350

780

-

25

10

50

BQF 800x400

0,1280

480

1070

-

26

10

50

BQF 1000x400

0,1647

620

1380

-

27

10

50

BQF 500x500

0,0968

360

810

-

25

10

50

BQF 600x500

0,1190

450

1000

-

26

10

50

BQF 800x500

0,1647

620

1380

-

27

10

50

BQF 1000x500

0,2120

790

1770

-

28

10

50

BQF 600x600

0,1462

550

1220

-

26

10

50

BQF 800x600

0,2025

760

1690

-

27

10

50

BQF 1000x600

0,2606

980

2180

-

28

10

50

Zubehör und Konfigurationen

BQFSC

PDZ1

PDZ2

PDZI1

Anschlusskasten mit 6 mm Außenisolierung

PDZI2

Anschlusskasten mit 6 mm Außenisolierung
Text für Spezifikationen

DIFFUSORE IN ALLUMINIO/ACCIAIO ZINCATO RAL9010 A SCHERMO FORELLINATO

COSTRUZIONE:
Telaio in alluminio verniciato bianco RAL 9010.
Schermo in lamiera di acciaio verniciato bianco RAL 9010.
IMPIEGO:
A parete, in ripresa.
FISSAGGIO:
• Fissaggio con clips o su richiesta con viti frontali.
ACCESSORI:
• Plenum in acciaio zincato standard o isolato.
• Serranda di taratura in acciaio zincato con alette a movimento contrapposto.
• Controtelaio di montaggio in lamiera di acciaio zincata.
MODELLO: BQF
MISURA: *** x *** mm. (BxH)
