SRC200

CARATTERISTICHE:
Serrande di regolazione passo 200 mm.

DESCRIZIONI ARTICOLO:

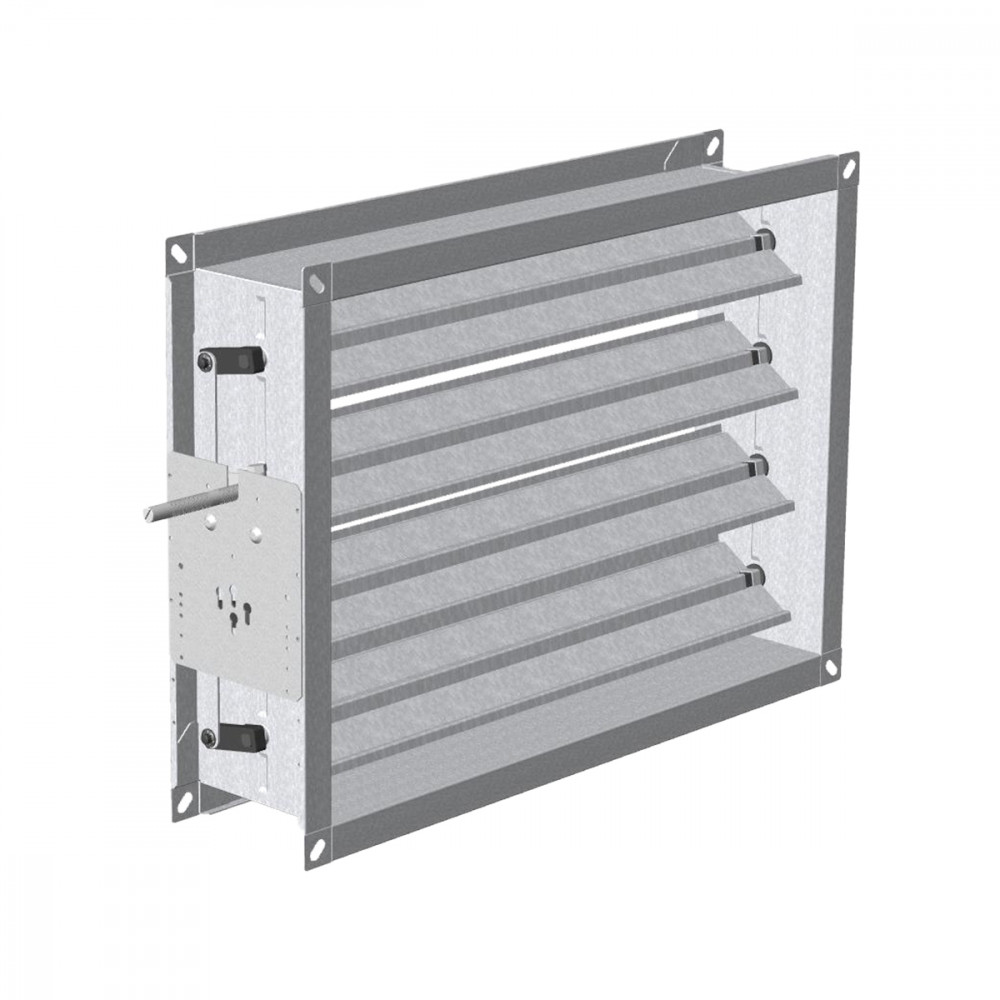

SRC200-P: serranda ad alette con movimento contrapposto con perno per servocomando (standard).
SRC200-C: serranda ad alette con movimento contrapposto con comando manuale.
SRC200-PP: serrande con alette con movimento parallelo con perno per servocomando.
SRC200-PPC: serranda ad alette con movimento parallelo e comando manuale.
T10: alette tamburate per una tenuta maggiore della pressione dell’aria. (aumento prezzo +30%)
COSTRUZIONE:
Telaio in acciaio zincato. Alette in acciaio zincato. Perni di rotazione in nylon (su richiesta in acciaio per alte temperature).
FISSAGGIO:
Mediante bulloni agli angoli delle flange.
ADDIZIONALI:
Azionamento: Movimento contrapposto o parallelo azionabile manualmente o con servomotore.
Dimensioni
Scelta e dimensionamento
SRC200

Mod.

A1 [m2]

v [m/s]

Q [m3/h]

Dp (=40°) [Pa]

LWA (=40°) [dB(A)]

min

max

min

max

min

max

min

max

SRC200 400x410

0,1640

3

6

1770

3540

54

216

51

68

SRC200 600x410 - 400x610

0,2460

3

6

2660

5310

54

216

53

70

SRC200 800x410 - 400x810

0,3280

3

6

3540

7080

54

216

54

72

SRC200 1000x410 - 400x1010

0,4100

3

6

4430

8860

54

216

55

72

SRC200 1200x410 - 400x1210

0,4920

3

6

5310

10630

54

216

56

73

SRC200 1400x410 - 400x1410

0,5740

3

6

6200

12400

54

216

57

74

SRC200 1500x410

0,6150

3

6

6640

13280

54

216

57

74

SRC200 600x610

0,3660

3

6

3950

7910

54

216

55

72

SRC200 800x610 - 600x810

0,4880

3

6

5270

10540

54

216

56

73

SRC200 1000x610 - 600x1010

0,6100

3

6

6590

13180

54

216

57

74

SRC200 1200x610 - 600x1210

0,7320

3

6

7910

15810

54

216

58

75

SRC200 1400x610 - 600x1410

0,8540

3

6

9220

18450

54

216

59

76

SRC200 1500x610

0,9150

3

6

9880

19760

54

216

59

76

SRC200 800x810

0,6480

3

6

7000

14000

54

216

57

74

SRC200 1000x810 - 800x1010

0,8100

3

6

8750

17500

54

216

58

75

SRC200 1200x810 - 800x1210

0,9720

3

6

10500

21000

54

216

59

76

SRC200 1400x810 - 800x1410

1,1340

3

6

12250

24490

54

216

60

77

SRC200 1500x810

1,2150

3

6

13120

26240

54

216

60

77

SRC200 1000x1010

1,0100

3

6

10910

21820

54

216

59

76

SRC200 1200x1010 - 1000x1210

1,2120

3

6

13090

26180

54

216

60

77

SRC200 1400x1010 - 1000x1410

1,4140

3

6

15270

30540

54

216

61

78

SRC200 1500x1010

1,5150

3

6

16360

32720

54

216

61

78

SRC200 1200x1210

1,4520

3

6

15680

31360

54

216

61

78

SRC200 1400x1210 - 1200x1410

1,6940

3

6

18300

36590

54

216

61

79

SRC200 1500x1210

1,8150

3

6

19600

39200

54

216

62

79

SRC200 1400x1410

1,9740

3

6

21320

42640

54

216

62

79

SRC200 1500x1410

2,1150

3

6

22840

45680

54

216

62

80

SRC200 1500x1610

2,4150

3

6

26080

52160

54

216

63

80

Accessori e configurazioni

SRC200

Configurazioni

Alette standard



T10

Configurazioni

Alette tamburate



SRC200

Configurazioni

Movimento contrapposto



SRC200P

Configurazioni

Movimento parallelo


Istruzioni

SRC200 (standard)

1) Condotto flangiato

2) Piastra universale

3) Asole di fissaggio

4) Alette di taratura

5) Levismi e perni in nylon PA6

6) Perno di comando



COMANDO MANUALE

Codice: CM10



PERNO UNIVERSALE (STANDARD)

COMANDO MANUALE

SERVOMOTORE

Testo per capitolato

SERRANDA DI REGOLAZIONE CON TELAIO ED ALETTE IN ACCIAIO ZINCATO, PERNI DI ROTAZIONE IN NYLON, PASSO 200 MM

AZIONAMENTO:
Movimento contrapposto o parallelo azionabile manualmente o con servomotore.
FISSAGGIO:
Mediante bulloni agli angoli delle flange.
CONFIGURAZIONI:
• SRC200-P: serranda ad alette con movimento contrapposto con perno per servocomando (standard).
• SRC200-C: serranda ad alette con movimento contrapposto con comando manuale (CM10).
• SRC200-PP: serrande con alette con movimento parallelo con perno per servocomando.
• SRC200-PPC: serranda ad alette con movimento parallelo e comando manuale (CM10).
• T10: alette tamburate per una tenuta maggiore della pressione dell’aria. (aumento prezzo +30%)
