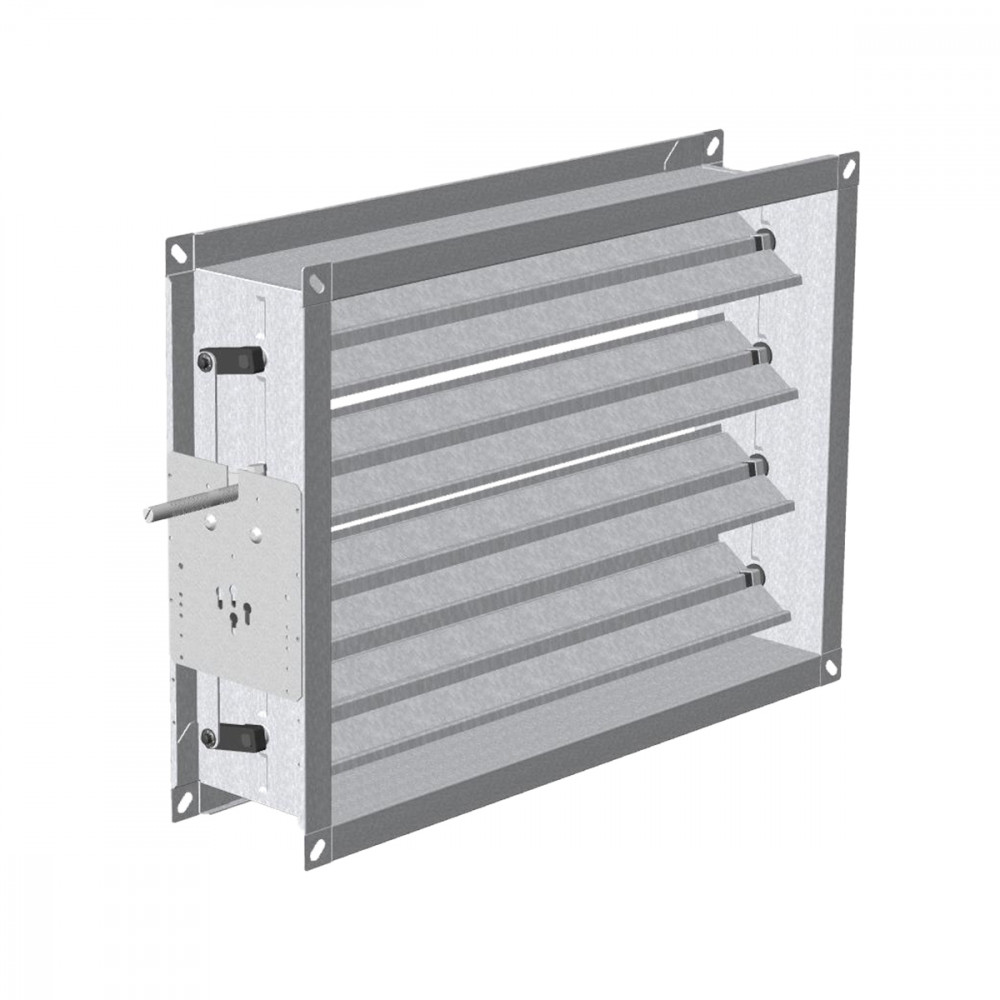

SRC200

Abmessungen

SRC200

Foro Ø 9 mm / Passo 300 mm

SRC200

1= Abstand 200

Auswahl und Bemessung

Mod.	A1 [m2]	v [m/s]		Q [m3/h]		Dp (ꭤ=40°) [Pa]		LWA (ꭤ=40°) [dB(A)]
Mod.	A1 [m2]	min	max	min	max	min	max	min	max
SRC200 400x410	0,1640	3	6	1770	3540	54	216	51	68
SRC200 600x410 - 400x610	0,2460	3	6	2660	5310	54	216	53	70
SRC200 800x410 - 400x810	0,3280	3	6	3540	7080	54	216	54	72
SRC200 1000x410 - 400x1010	0,4100	3	6	4430	8860	54	216	55	72
SRC200 1200x410 - 400x1210	0,4920	3	6	5310	10630	54	216	56	73
SRC200 1400x410 - 400x1410	0,5740	3	6	6200	12400	54	216	57	74
SRC200 1500x410	0,6150	3	6	6640	13280	54	216	57	74
SRC200 600x610	0,3660	3	6	3950	7910	54	216	55	72
SRC200 800x610 - 600x810	0,4880	3	6	5270	10540	54	216	56	73
SRC200 1000x610 - 600x1010	0,6100	3	6	6590	13180	54	216	57	74
SRC200 1200x610 - 600x1210	0,7320	3	6	7910	15810	54	216	58	75
SRC200 1400x610 - 600x1410	0,8540	3	6	9220	18450	54	216	59	76
SRC200 1500x610	0,9150	3	6	9880	19760	54	216	59	76
SRC200 800x810	0,6480	3	6	7000	14000	54	216	57	74
SRC200 1000x810 - 800x1010	0,8100	3	6	8750	17500	54	216	58	75
SRC200 1200x810 - 800x1210	0,9720	3	6	10500	21000	54	216	59	76
SRC200 1400x810 - 800x1410	1,1340	3	6	12250	24490	54	216	60	77
SRC200 1500x810	1,2150	3	6	13120	26240	54	216	60	77
SRC200 1000x1010	1,0100	3	6	10910	21820	54	216	59	76
SRC200 1200x1010 - 1000x1210	1,2120	3	6	13090	26180	54	216	60	77
SRC200 1400x1010 - 1000x1410	1,4140	3	6	15270	30540	54	216	61	78
SRC200 1500x1010	1,5150	3	6	16360	32720	54	216	61	78
SRC200 1200x1210	1,4520	3	6	15680	31360	54	216	61	78
SRC200 1400x1210 - 1200x1410	1,6940	3	6	18300	36590	54	216	61	79
SRC200 1500x1210	1,8150	3	6	19600	39200	54	216	62	79
SRC200 1400x1410	1,9740	3	6	21320	42640	54	216	62	79
SRC200 1500x1410	2,1150	3	6	22840	45680	54	216	62	80
SRC200 1500x1610	2,4150	3	6	26080	52160	54	216	63	80

Zubehör und Konfigurationen

SRC200

Auslegungen Standardlamellen

T10

Auslegungen Furnierlamellen

SRC200

Auslegungen Gegenläufige Bewegung

SRC200P

Auslegungen Parallel bewegt

Anweisungen

SRC200 (standard)

1) Flanschrahmen 2) Universalplatte 3) Befestigungsloch 4) Kalibrierlamellen 5) Hebeelemente und Stifte in Nylon PA6 6) Steuerstift

HANDSTEUERUNG

Code: CM10

UNIVERSALSTIFT (STANDARD)

HANDSTEUERUNG

STELLANTRIEB

Text für Spezifikationen

SERRANDA DI REGOLAZIONE CON TELAIO ED ALETTE IN ACCIAIO ZINCATO, PERNI DI ROTAZIONE IN NYLON, PASSO 200 MM

AZIONAMENTO:
Movimento contrapposto o parallelo azionabile manualmente o con servomotore.
FISSAGGIO:
Mediante bulloni agli angoli delle flange.
CONFIGURAZIONI:
• SRC200-P: serranda ad alette con movimento contrapposto con perno per servocomando (standard).
• SRC200-C: serranda ad alette con movimento contrapposto con comando manuale (CM10).
• SRC200-PP: serrande con alette con movimento parallelo con perno per servocomando.
• SRC200-PPC: serranda ad alette con movimento parallelo e comando manuale (CM10).
• T10: alette tamburate per una tenuta maggiore della pressione dell’aria. (aumento prezzo +30%)
