SRC100HT

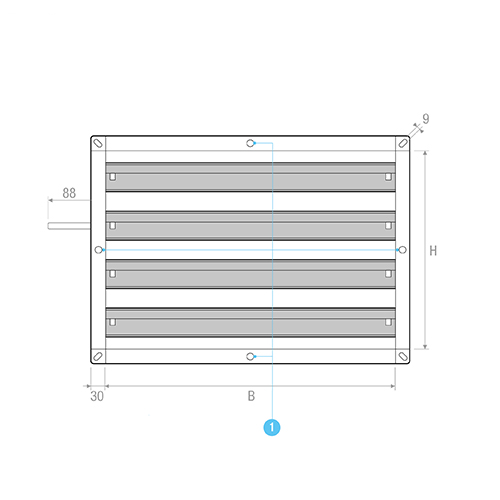

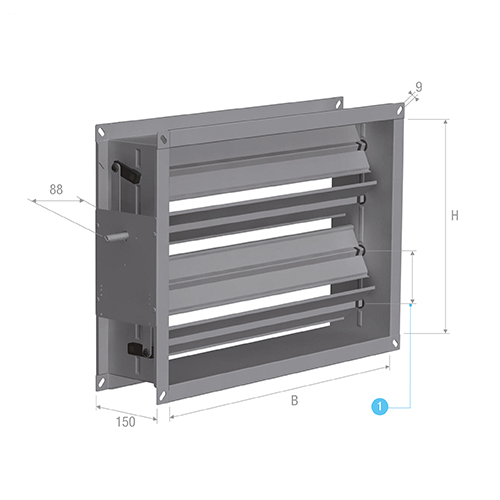

Dimensioni

SRC100HT

Foro Ø 9 mm / Passo 300 mm

SRC100HT

1= Passo 100

Scelta e dimensionamento

SRC100HT

Mod.	A1 [m2]	v [m/s]		Q [m3/h]		Dp (ꭤ=40°) [Pa]		LWA (ꭤ=40°) [dB(A)]
Mod.	A1 [m2]	min	max	min	max	min	max	min	max
SRC100HT 200x210	0,0420	3	6	450	910	64	255	47	64
SRC100HT 400x210 - 200x410	0,0840	3	6	910	1810	64	255	50	67
SRC100HT 600x210 - 200x610	0,1260	3	6	1360	2720	64	255	52	69
SRC100HT 800x210 - 200x810	0,1680	3	6	1810	3630	64	255	53	70
SRC100HT 1000x210 - 200x1010	0,2100	3	6	2270	4540	64	255	54	71
SRC100HT 1200x210 - 200x1210	0,2520	3	6	2720	5440	64	255	55	72
SRC100HT 1400x210 - 200x1410	0,2940	3	6	3180	6350	64	255	55	73
SRC100HT 400x410	0,1640	3	6	1770	3540	64	255	53	70
SRC100HT 600x410 - 400x610	0,2460	3	6	2660	5310	64	255	55	72
SRC100HT 800x410 - 400x810	0,3280	3	6	3540	7080	64	255	56	73
SRC100HT 1000x410 - 400x1010	0,4100	3	6	4430	8860	64	255	57	74
SRC100HT 1200x410 - 400x1210	0,4920	3	6	5310	10630	64	255	58	75
SRC100HT 1400x410 - 400x1410	0,5740	3	6	6200	12400	64	255	58	76
SRC100HT 600x610	0,3660	3	6	3950	7910	64	255	56	74
SRC100HT 800x610 - 600x810	0,4880	3	6	5270	10540	64	255	58	75
SRC100HT 1000x610 - 600x1010	0,6100	3	6	6590	13180	64	255	59	76
SRC100HT 1200x610 - 600x1210	0,7320	3	6	7910	15810	64	255	59	77
SRC100HT 1400x610 - 600x1410	0,8540	3	6	9220	18450	64	255	60	77
SRC100HT 800x810	0,6480	3	6	7000	14000	64	255	59	76
SRC100HT 1000x810 - 800x1010	0,8100	3	6	8750	17500	64	255	60	77
SRC100HT 1200x810 - 800x1210	0,9720	3	6	10500	21000	64	255	61	78
SRC100HT 1400x810 - 800x1410	1,1340	3	6	12250	24490	64	255	61	78
SRC100HT 1000x1010	1,0100	3	6	10910	21820	64	255	61	78
SRC100HT 1200x1010 - 1000x1210	1,2120	3	6	13090	26180	64	255	62	79
SRC100HT 1400x1010 - 1000x1410	1,4140	3	6	15270	30540	64	255	62	79
SRC100HT 1200x1210	1,4520	3	6	15680	31360	64	255	62	80
SRC100HT 1400x1210 - 1200x1410	1,6940	3	6	18300	36590	64	255	63	80
SRC100HT 1400x1410	1,9740	3	6	21320	42640	64	255	64	81

Accessori e configurazioni

SRC100HT

Configurazioni

Alette standard

T10

Configurazioni

Alette tamburate

SRC100HT

Configurazioni

Movimento contrapposto

SRC100HTP

Configurazioni

Movimento parallelo

Istruzioni

PERNO UNIVERSALE (STANDARD)

COMANDO MANUALE

SERVOMOTORE

Testo per capitolato

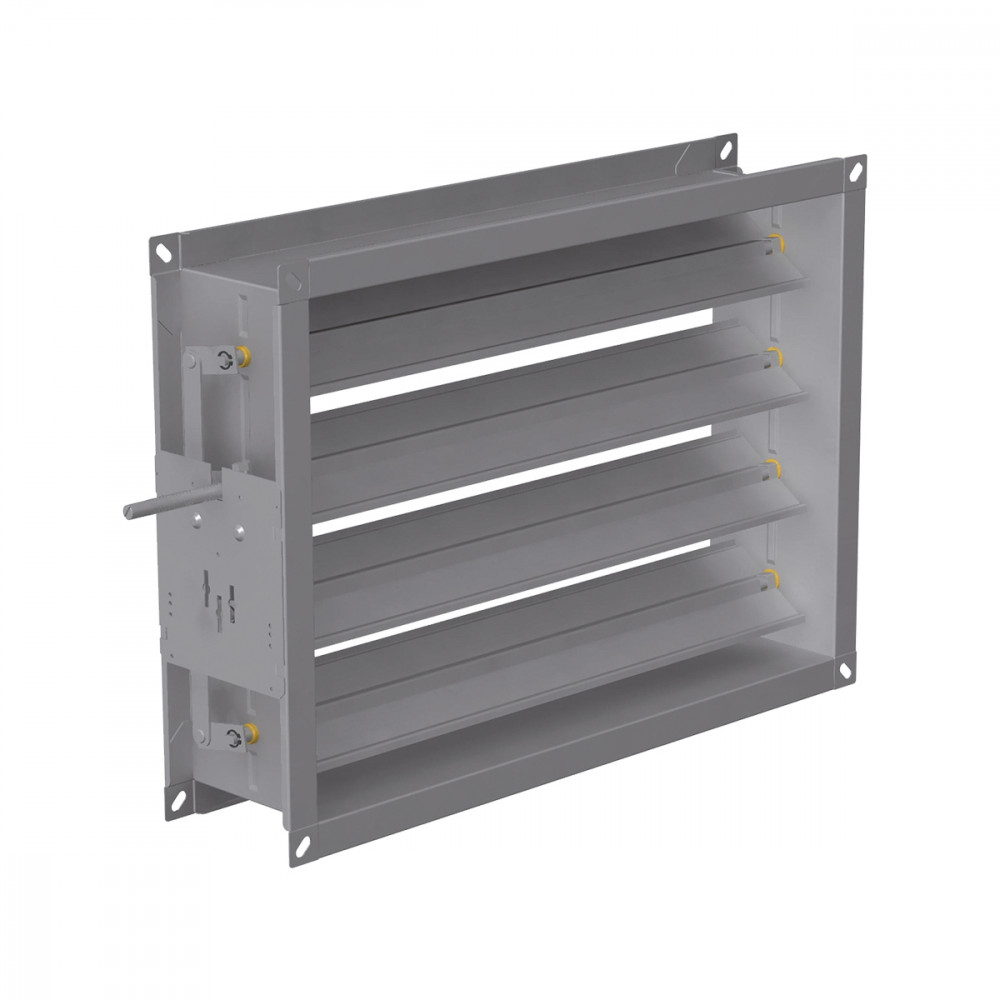

SERRANDA DI REGOLAZIONE IN ACCIAIO ZINCATO PER ALTE TEMPERATURE, PASSO 100 MM

AZIONAMENTO:
Movimento contrapposto o parallelo azionabile manualmente o con servomotore.
FISSAGGIO:
Mediante bulloni agli angoli delle flange.
CONFIGURAZIONI:
• SRC100 HT-P: serranda ad alette con movimento contrapposto con perno per servocomando (standard).
• SRC100 HT-C: serranda ad alette con movimento contrapposto con comando manuale (CM10).
• SRC100 HT-PP: serrande con alette con movimento parallelo con perno per servocomando.
• SRC100 HT-PPC: serranda ad alette con movimento parallelo e comando manuale (CM10).
• T10: alette tamburate per una tenuta maggiore della pressione dell’aria. (aumento prezzo +30%)
