SRC100HT
Foro Ø 9 mm / Passo 300 mm
SRC100HT
1= Paso 100

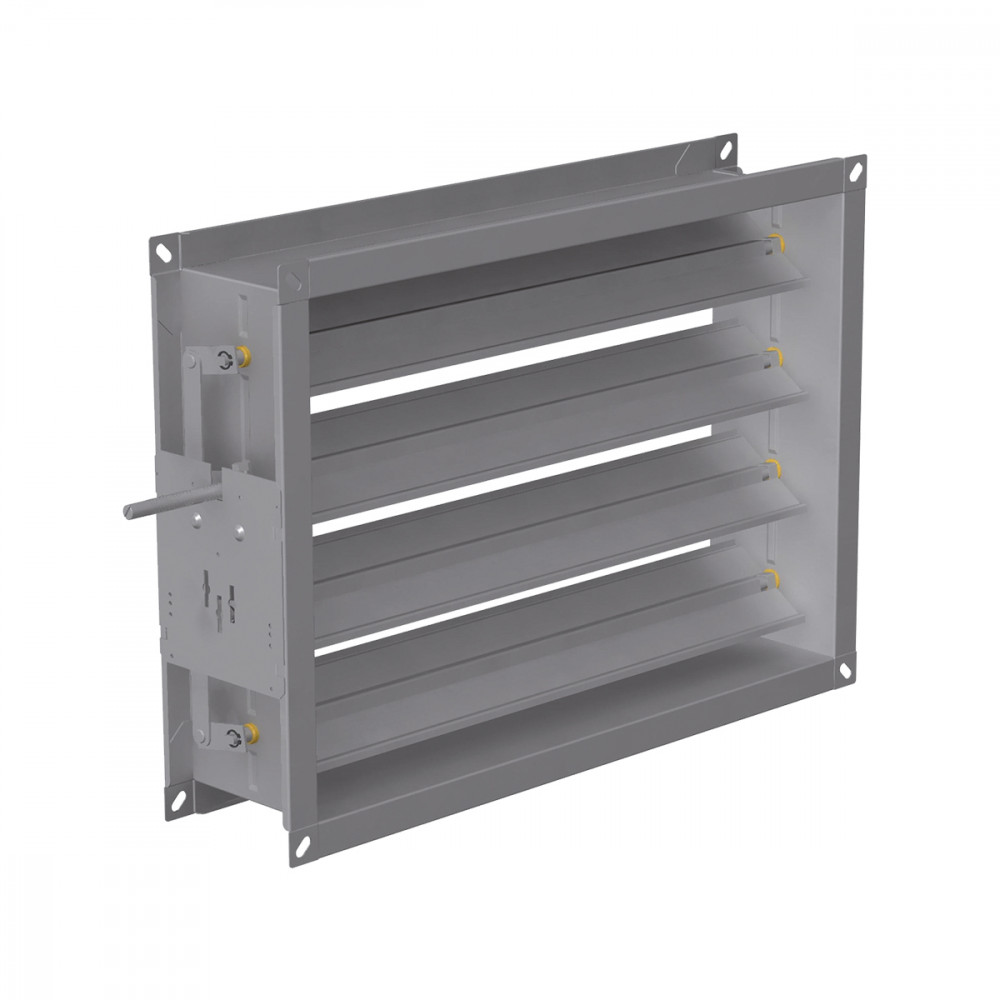

Compuertas de regulación paso 100 mm para altas temperaturas.
Bastidor de acero galvanizado.
Lamas de acero galvanizado.
Pivotes de acero galvanizado.
Movimiento opuesto o paralelo accionable manualmente o con servomotor.
Mediante pernos en los ángulos de las barras de fijación.
SRC100HTP: compuerta con lamas con movimiento opuesto, con pivote para servomando (estándar).
SRC100HTC: compuerta con lamas con movimiento opuesto con mando manual.
SRC100HTPP:compuerta con lamas con movimiento paralelo, con pivote para servomando.
SRC100HTPPC:compuerta con lamas con movimiento paralelo y mando manual.
T10: lamas atamboradas para una resistir mejor a la presión del aire. (aumento precio +30%).
Mod. |
A1 [m2] |
v [m/s] |
Q [m3/h] |
Dp (ꭤ=40°) [Pa] |
LWA (ꭤ=40°) [dB(A)] |
||||
min |
max |
min |
max |
min |
max |
min |
max |
||
SRC100HT 200x210 |
0,0420 |
3 |
6 |
450 |
910 |
64 |
255 |
47 |
64 |
SRC100HT 400x210 - 200x410 |
0,0840 |
3 |
6 |
910 |
1810 |
64 |
255 |
50 |
67 |
SRC100HT 600x210 - 200x610 |
0,1260 |
3 |
6 |
1360 |
2720 |
64 |
255 |
52 |
69 |
SRC100HT 800x210 - 200x810 |
0,1680 |
3 |
6 |
1810 |
3630 |
64 |
255 |
53 |
70 |
SRC100HT 1000x210 - 200x1010 |
0,2100 |
3 |
6 |
2270 |
4540 |
64 |
255 |
54 |
71 |
SRC100HT 1200x210 - 200x1210 |
0,2520 |
3 |
6 |
2720 |
5440 |
64 |
255 |
55 |
72 |
SRC100HT 1400x210 - 200x1410 |
0,2940 |
3 |
6 |
3180 |
6350 |
64 |
255 |
55 |
73 |
SRC100HT 400x410 |
0,1640 |
3 |
6 |
1770 |
3540 |
64 |
255 |
53 |
70 |
SRC100HT 600x410 - 400x610 |
0,2460 |
3 |
6 |
2660 |
5310 |
64 |
255 |
55 |
72 |
SRC100HT 800x410 - 400x810 |
0,3280 |
3 |
6 |
3540 |
7080 |
64 |
255 |
56 |
73 |
SRC100HT 1000x410 - 400x1010 |
0,4100 |
3 |
6 |
4430 |
8860 |
64 |
255 |
57 |
74 |
SRC100HT 1200x410 - 400x1210 |
0,4920 |
3 |
6 |
5310 |
10630 |
64 |
255 |
58 |
75 |
SRC100HT 1400x410 - 400x1410 |
0,5740 |
3 |
6 |
6200 |
12400 |
64 |
255 |
58 |
76 |
SRC100HT 600x610 |
0,3660 |
3 |
6 |
3950 |
7910 |
64 |
255 |
56 |
74 |
SRC100HT 800x610 - 600x810 |
0,4880 |
3 |
6 |
5270 |
10540 |
64 |
255 |
58 |
75 |
SRC100HT 1000x610 - 600x1010 |
0,6100 |
3 |
6 |
6590 |
13180 |
64 |
255 |
59 |
76 |
SRC100HT 1200x610 - 600x1210 |
0,7320 |
3 |
6 |
7910 |
15810 |
64 |
255 |
59 |
77 |
SRC100HT 1400x610 - 600x1410 |
0,8540 |
3 |
6 |
9220 |
18450 |
64 |
255 |
60 |
77 |
SRC100HT 800x810 |
0,6480 |
3 |
6 |
7000 |
14000 |
64 |
255 |
59 |
76 |
SRC100HT 1000x810 - 800x1010 |
0,8100 |
3 |
6 |
8750 |
17500 |
64 |
255 |
60 |
77 |
SRC100HT 1200x810 - 800x1210 |
0,9720 |
3 |
6 |
10500 |
21000 |
64 |
255 |
61 |
78 |
SRC100HT 1400x810 - 800x1410 |
1,1340 |
3 |
6 |
12250 |
24490 |
64 |
255 |
61 |
78 |
SRC100HT 1000x1010 |
1,0100 |
3 |
6 |
10910 |
21820 |
64 |
255 |
61 |
78 |
SRC100HT 1200x1010 - 1000x1210 |
1,2120 |
3 |
6 |
13090 |
26180 |
64 |
255 |
62 |
79 |
SRC100HT 1400x1010 - 1000x1410 |
1,4140 |
3 |
6 |
15270 |
30540 |
64 |
255 |
62 |
79 |
SRC100HT 1200x1210 |
1,4520 |
3 |
6 |
15680 |
31360 |
64 |
255 |
62 |
80 |
SRC100HT 1400x1210 - 1200x1410 |
1,6940 |
3 |
6 |
18300 |
36590 |
64 |
255 |
63 |
80 |
SRC100HT 1400x1410 |
1,9740 |
3 |
6 |
21320 |
42640 |
64 |
255 |
64 |
81 |
BARRERA DE REGULACIÓN DE ACERO GALVANIZADO PARA ALTAS TEMPERATURAS, PASO 100 MM
ACCIONAMIENTO:
Movimiento contrapuesto o paralelo accionable de forma manual o con servomotor.
FIJACIÓN:
Mediante pernos en las esquinas de las bridas.
CONFIGURACIONES:
• SRC100 HT-P: barrera con aletas con movimiento contrapuesto con perno para servocontrol (estándar).
• SRC100 HT-C: barrera con aletas con movimiento contrapuesto con mando manual (CM10).
• SRC100 HT-PP: barreras con aletas con movimiento paralelo con perno para servocontrol
• SRC100 HT-PPC: barrera con aletas con movimiento paralelo y mando manual (CM10).
• T10: aletas tamburadas para una mayor resistencia de la presión de aire. (aumento precio +30%)
