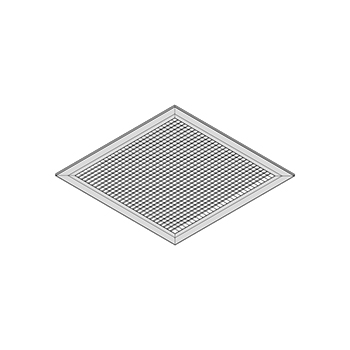

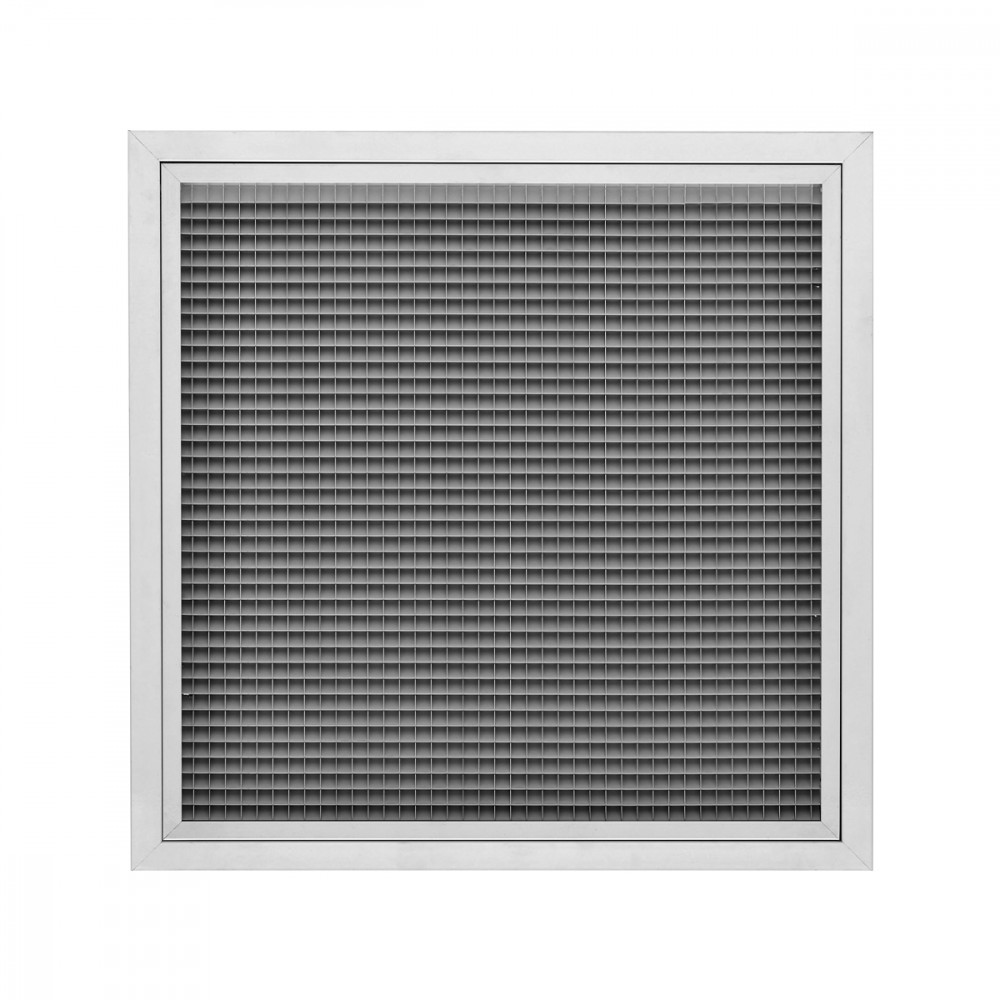

GMAI60SMF

CARATTERISTICHE:

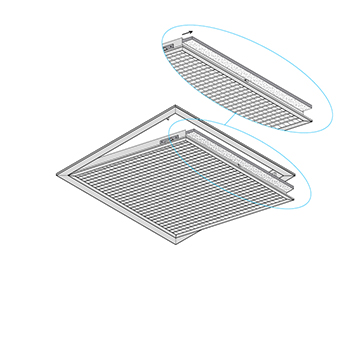

Griglie a maglia quadra 13x13 mm, inclinata di 45° smontabile per controsoffitto dim. 595X595 esterno cornice.

COSTRUZIONE:

Alluminio.

IMPIEGO:

A controsoffitto, in ripresa.

FISSAGGIO:

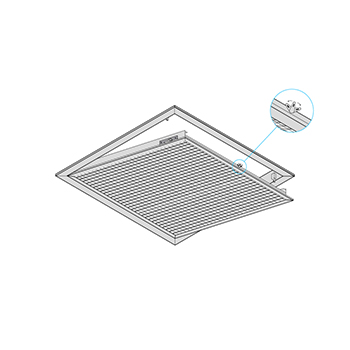

• Fissaggio con clips o su richiesta con viti frontali.

ACCESSORI:

• Plenum in acciaio zincato standard e isolato.
• Serranda di taratura in acciaio zincato con alette a movimento contrapposto.

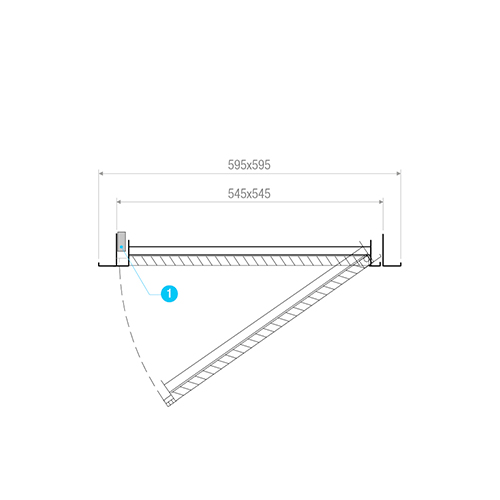

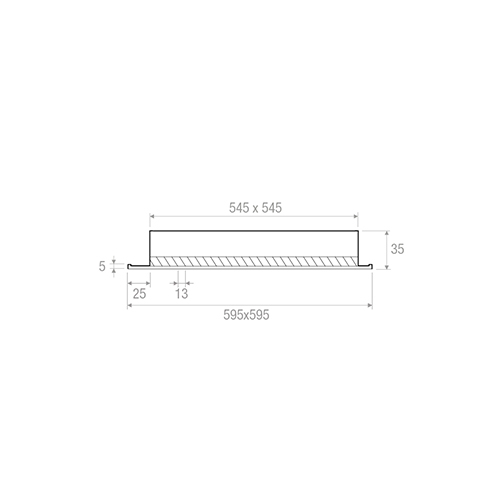

Dimensioni

GMAI60SMF

1= Push pull
2= Filtro

GMAI60SM

1= Push pull

Scelta e dimensionamento

GMAI60SMF

Mod.	Ak [m2]	Q [m3/h]		LWA [dB(A)]		Dpt [Pa]
Mod.	Ak [m2]	min	max	min	max	min	max
GMAI60SM	0,2375	2640	5210	41	60	5	20
GMAI60SMF	0,2375	1070	2860	-	43	10	50

Accessori e configurazioni

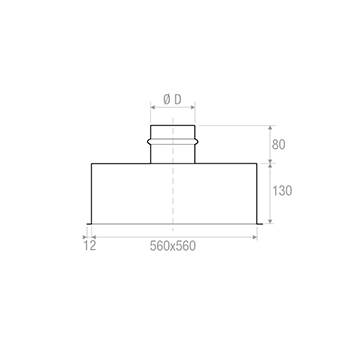

PDZ1

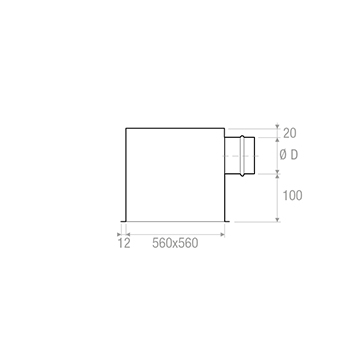

PDZ2

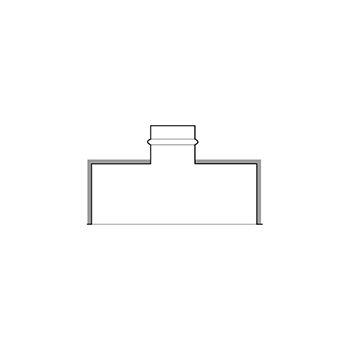

PDZI1

Plenum isolato esternamente spessore 6 mm

PDZI2

Plenum isolato esternamente spessore 6 mm

Istruzioni

GMAI60SMF

Testo per capitolato

GRIGLIA IN ALLUMINIO PORTAFILTRO A MAGLIA QUADRA INCLINATA DI 45° 13X13 MM. DIMENSIONE ESTERNA 595X595 MM

COSTRUZIONE:
Alluminio anodizzato.
IMPIEGO:
A controsoffitto, in ripresa.
FISSAGGIO:
• Fissaggio con clips o su richiesta con viti frontali.
FILTRO:
Incluso
ACCESSORI:
• Plenum in acciaio zincato standard e isolato.
• Serranda di taratura in acciaio zincato con alette a movimento contrapposto.
MODELLO: GMAI60SMF 595 x 595 (Base x Altezza mm)
