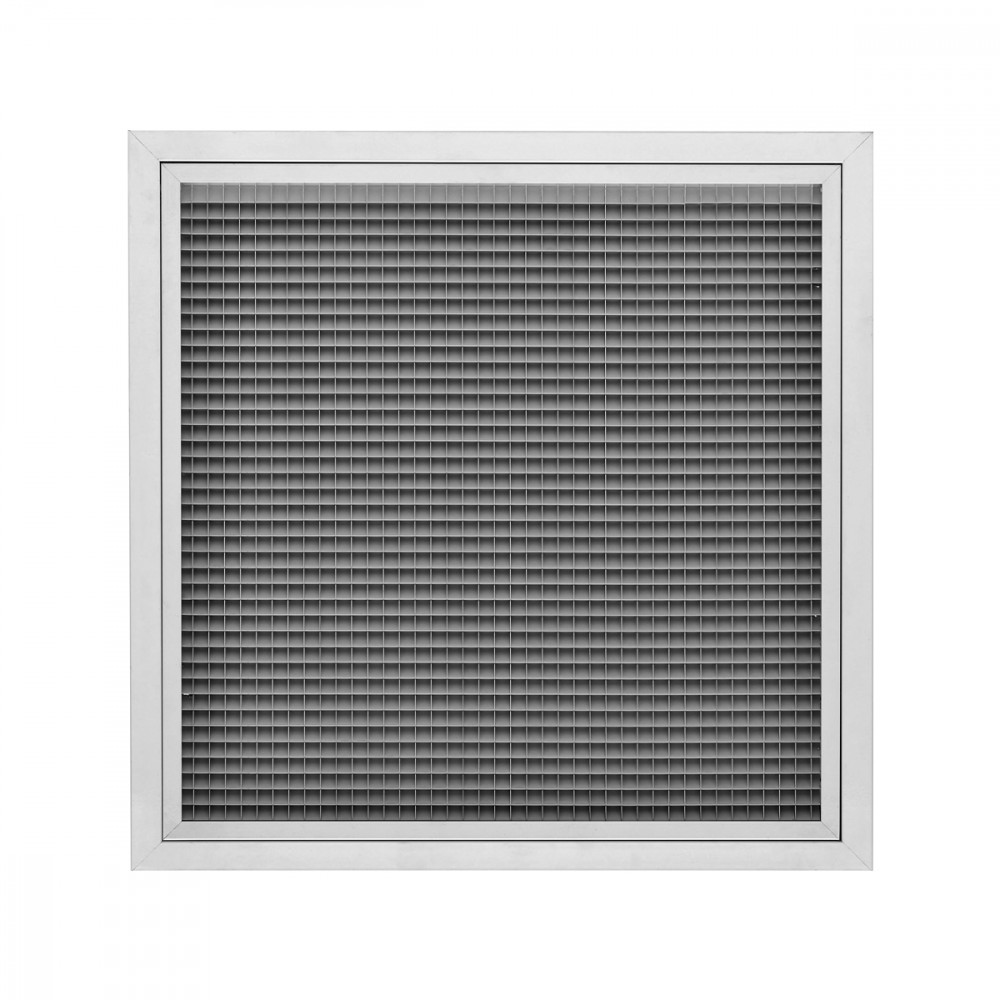

GMAI60SMF

CARACTERÍSTICAS:

Rejillas de malla cuadrada 13x13 mm, inclinada de 45° desmontable para falso techo, dim. 595x595 del marco externo.

ESTRUCTURA:

Aluminio.

USO:

En falso techo, para retorno.

FIJACIÓN:

Fijación con clips o, a petición, con tornillos frontales.

ACCESORIOS:

Plénum de acero galvanizado estándar y aislado.
Compuerta de calibración de acero galvanizado con lamas de movimiento opuesto.

Dimensiones

GMAI60SMF

1= Push pull 2= Filtro

GMAI60SM

1= Push pull

elección y dimensiones

GMAI60SMF

Mod.	Ak [m2]	Q [m3/h]		LWA [dB(A)]		Dpt [Pa]
Mod.	Ak [m2]	min	max	min	max	min	max
GMAI60SM	0,2375	2640	5210	41	60	5	20
GMAI60SMF	0,2375	1070	2860	-	43	10	50

Accesorios y configuración

PDZ1

PDZ2

PDZI1

Plénum aislado externamente espesor 6 mm

PDZI2

Plénum aislado externamente espesor 6 mm

Instrucciones

GMAI60SMF

Texto de las características

REJILLA DE ALUMINIO PORTAFILTRO CON MALLA CUADRADA INCLINADA 45° 13X13 MM. DIMENSIONES EXTERIORES 595X595 MM

CONSTRUCCIÓN:
Aluminio galvanizado.
EMPLEO:
Contratecho, en recuperación.
FIJACIÓN:
• Fijación con clips o bajo pedido con tornillos frontales.
FILTRO:
Incluido
ACCESORIOS:
• Cámara de acero galvanizado estándar y aislado.
• Barrera de calibración de acero galvanizado con aletas de movimiento contrapuesto.
MODELO: GMAI60SMF 595 x 595 (Base x Altura mm)
