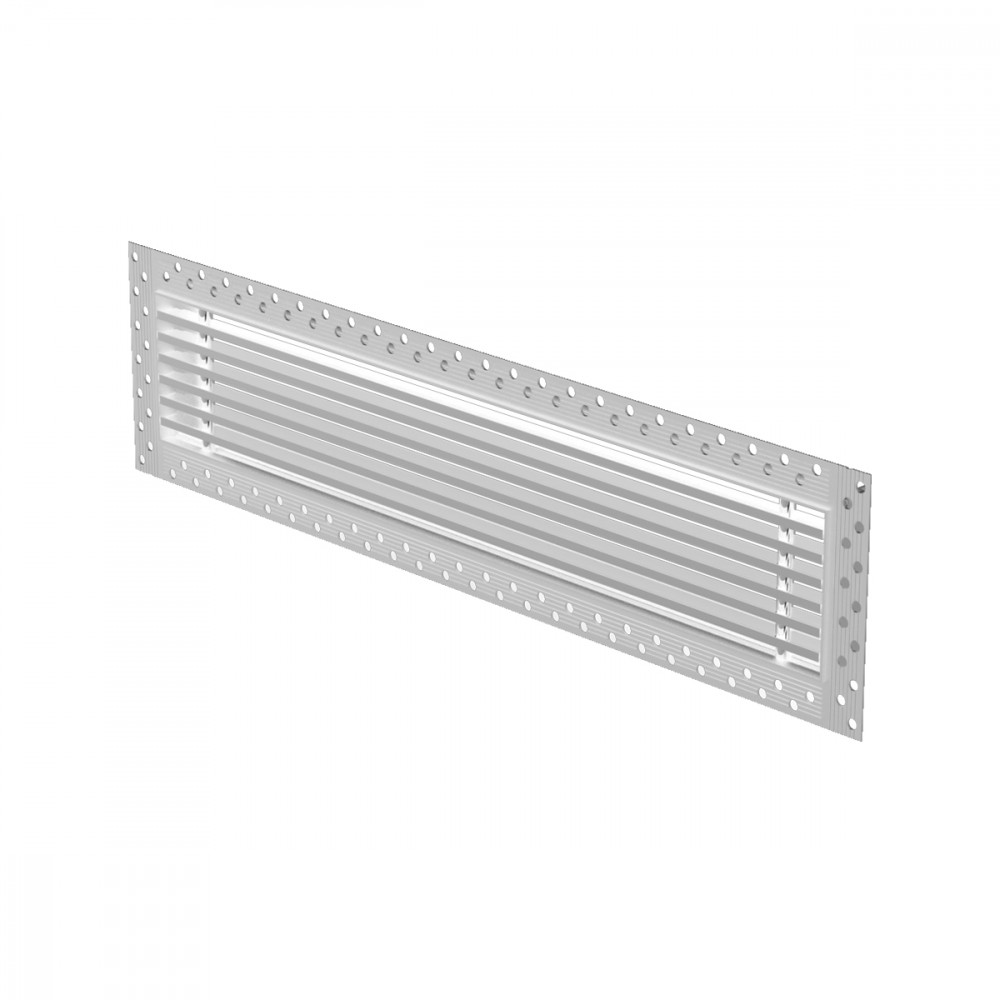

CARATTERISTICHE:

Griglie a barre fisse con telaio a scomparsa e zona centrale estraibile.

COSTRUZIONE:

FUTURE-10 griglia a barre fisse con deflessione 0 °. Telaio in alluminio naturale e parte asportabile a barre fisse in alluminio anodizzato. FUTURE-15 griglia a barre fisse con deflessione 15 °. Telaio in alluminio naturale e parte asportabile a barre fisse in alluminio anodizzato. FUTURE-T griglia con schermo frontale pieno. Telaio alluminio verniciato RAL 9016 opaco. Schermo frontale pieno rimuovibile in alluminio verniciato RAL 9016 opaco. Altezza installazione minima 2 metri da terra.

IMPIEGO:

Mandata e ripresa aria.

FISSAGGIO:

Installazione su supporto del telaio a mezzo di viti. Finitura con copertura del telaio e successivo montaggio della zona centrale.

ACCESSORI:

• Serranda di taratura con telaio in acciaio zincato, alette in alluminio a movimento contrapposto.
• Filtro in materassino di poliuretano spessore 6 mm efficienza G2.

Dimensioni

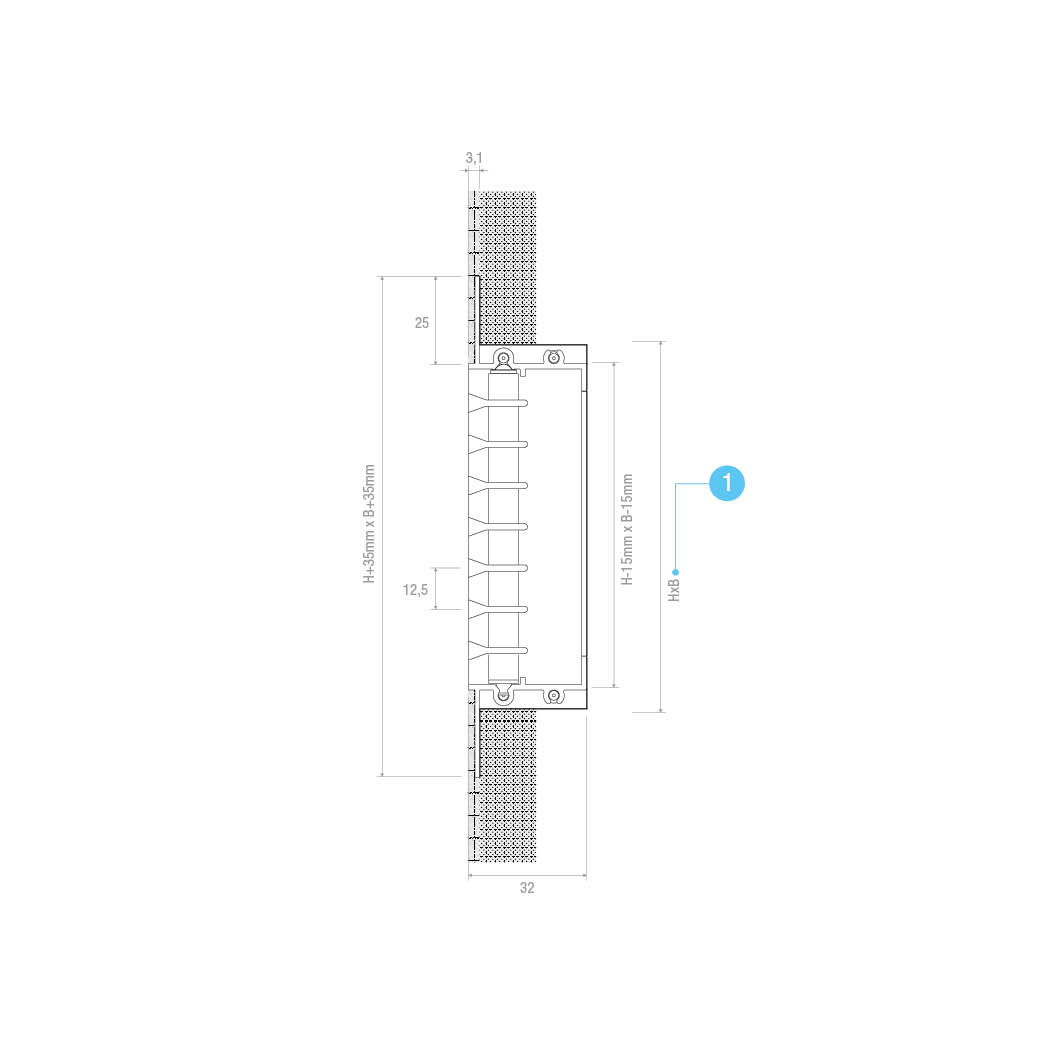

FUTURE 10/15

1= Misure foro

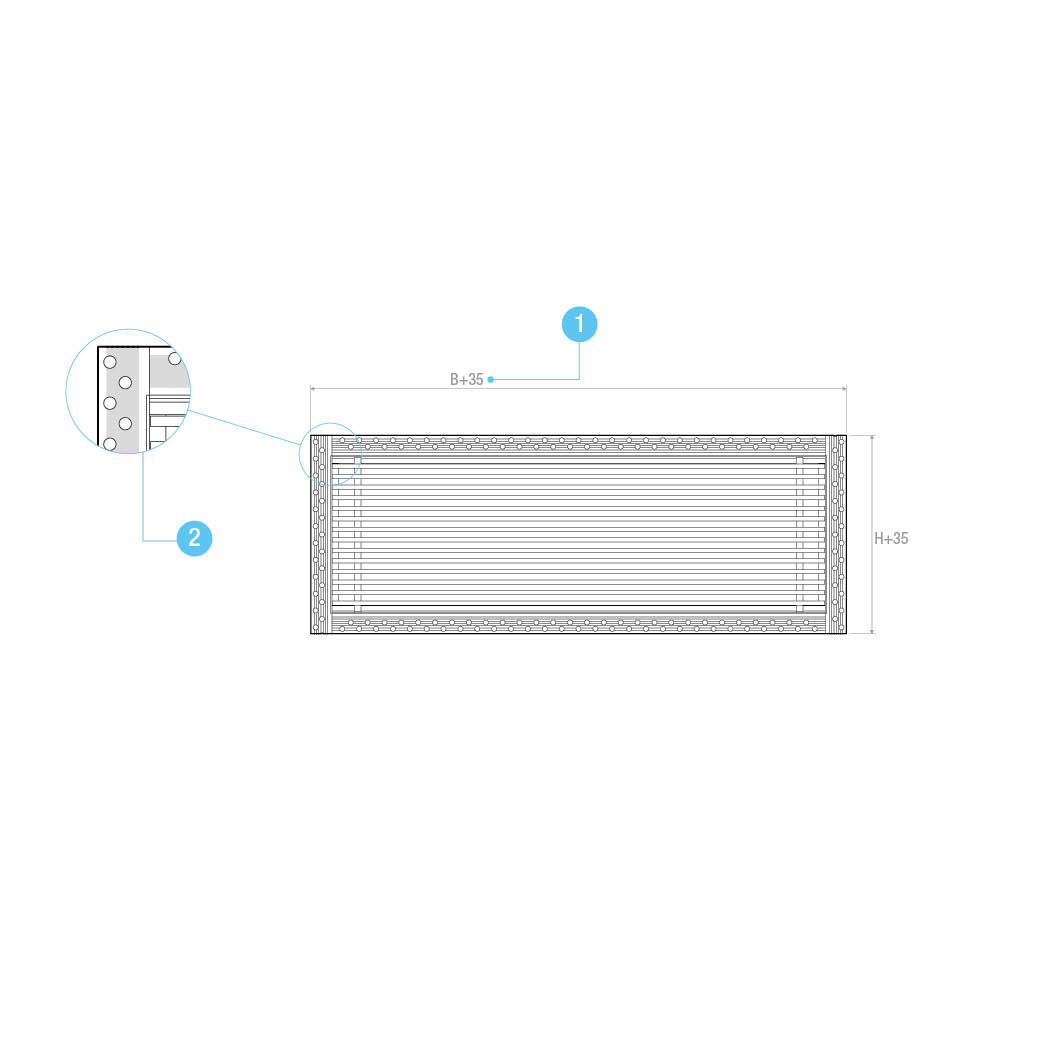

FUTURE 10/15

1= Misura esterno cornice
2= Forature su tutta la cornice per favorire adesione materiali cementizi di mascheratura e per il fissaggio del telaio

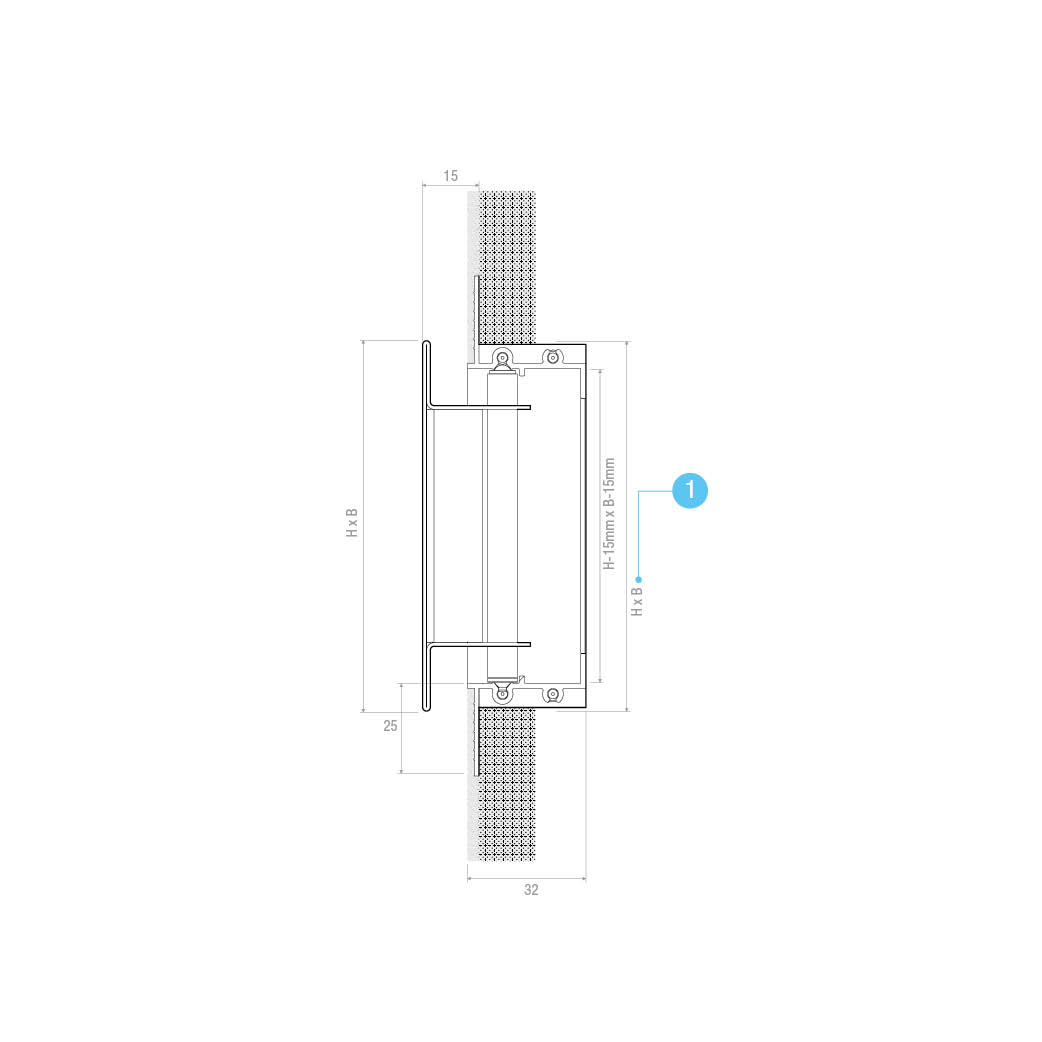

FUTURE T

1= Misure foro

FUTURE T

1= Misura esterno cornice
2= Forature su tutta la cornice per favorire adesione materiali cementizi di mascheratura e per il fissaggio del telaio

Scelta e dimensionamento

FUTURE_IT

FUTURE 10-15

Mod.	Ak [m2]	Q [m3/h]		LWA [dB(A)]		X(0,25) [m]		Dpt [Pa]
Mod.	Ak [m2]	min	max	min	max	min	max	min	max
FUTURE 400x75	0,0083	80	160	20	34	3,5	6,6	5	20
FUTURE 500x75	0,0129	120	240	22	35	4,2	8	5	20
FUTURE 600x75	0,0176	160	330	23	37	4,8	9,4	5	20
FUTURE 800x75	0,0268	250	500	26	39	6,1	11,7	5	20
FUTURE 1000x75	0,0361	330	680	27	41	6,9	13,8	5	20
FUTURE 1200x75	0,0453	420	850	29	42	7,9	15,5	5	20
FUTURE 200x100	0,0021	20	40	-	25	1,9	3,3	5	20
FUTURE 300x100	0,0083	80	160	20	34	3,5	6,6	5	20
FUTURE 400x100	0,0145	130	270	22	36	4,3	8,5	5	20
FUTURE 500x100	0,0206	190	390	24	38	5,3	10,3	5	20
FUTURE 600x100	0,0268	250	500	26	39	6,1	11,7	5	20
FUTURE 800x100	0,0392	360	730	28	41	7,3	14,2	5	20
FUTURE 1000x100	0,0515	470	970	29	43	8,3	16,6	5	20
FUTURE 1200x100	0,0638	590	1200	31	44	9,4	18,6	5	20
FUTURE 400x125	0,0206	190	390	24	38	5,3	10,3	5	20
FUTURE 500x125	0,0284	260	530	26	40	6,1	12,1	5	20
FUTURE 600x125	0,0361	330	680	27	41	6,9	13,8	5	20
FUTURE 800x125	0,0515	470	970	29	43	8,3	16,6	5	20
FUTURE 1000x125	0,0669	610	1250	31	45	9,5	19	5	20
FUTURE 1200x125	0,0823	760	1540	32	46	10,7	21,2	5	20
FUTURE 300x150	0,0176	160	330	23	37	4,8	9,4	5	20
FUTURE 400x150	0,0268	250	500	26	39	6,1	11,7	5	20
FUTURE 500x150	0,0361	330	680	27	41	6,9	13,8	5	20
FUTURE 600x150	0,0453	420	850	29	42	7,9	15,5	5	20
FUTURE 800x150	0,0638	590	1200	31	44	9,4	18,6	5	20
FUTURE 1000x150	0,0823	760	1540	32	46	10,7	21,2	5	20
FUTURE 1200x150	0,1008	930	1890	33	47	11,9	23,7	5	20
FUTURE 300x200	0,0268	250	500	26	39	6,1	11,7	5	20
FUTURE 400x200	0,0392	360	730	28	41	7,3	14,2	5	20
FUTURE 500x200	0,0515	470	970	29	43	8,3	16,6	5	20
FUTURE 600x200	0,0638	590	1200	31	44	9,4	18,6	5	20
FUTURE 800x200	0,0885	810	1660	32	46	11	22,1	5	20
FUTURE 1000x200	0,1132	1040	2120	34	47	12,6	25,2	5	20

FUTURE T

Mod.	Ak [m2]	Q [m3/h]		LWA [dB(A)]		Dpt [Pa]
Mod.	Ak [m2]	min	max	min	max	min	max
FUTURE 400x75	0,01235	50	130	20	34	5	20
FUTURE 500x75	0,01495	60	150	22	35	5	20
FUTURE 600x75	0,01755	70	180	23	37	5	20
FUTURE 800x75	0,02275	90	230	26	39	5	20
FUTURE 1000x75	0,02795	120	290	27	41	5	20
FUTURE 1200x75	0,03315	140	340	29	42	5	20
FUTURE 200x100	0,0078	50	100	20	31	5	20
FUTURE 300x100	0,0104	40	110	20	34	5	20
FUTURE 400x100	0,0130	50	130	22	36	5	20
FUTURE 500x100	0,0156	60	160	24	38	5	20
FUTURE 600x100	0,0182	80	190	26	39	5	20
FUTURE 800x100	0,0234	100	240	28	41	5	20
FUTURE 1000x100	0,0286	120	300	29	43	5	20
FUTURE 1200x100	0,0338	140	350	31	44	5	20
FUTURE 400x125	0,01365	60	140	24	38	5	20
FUTURE 500x125	0,01625	70	170	26	40	5	20
FUTURE 600x125	0,01885	80	200	27	41	5	20
FUTURE 800x125	0,02405	100	250	29	43	5	20
FUTURE 1000x125	0,02925	120	300	31	45	5	20
FUTURE 1200x125	0,03445	140	360	32	46	5	20
FUTURE 300x150	0,0117	50	120	23	37	5	20
FUTURE 400x150	0,0143	60	150	26	39	5	20
FUTURE 500x150	0,0169	70	180	27	41	5	20
FUTURE 600x150	0,0195	80	200	29	42	5	20
FUTURE 800x150	0,0247	100	260	31	44	5	20
FUTURE 1000x150	0,0299	120	310	32	46	5	20
FUTURE 1200x150	0,0351	150	360	33	47	5	20
FUTURE 300x200	0,0130	50	130	26	39	5	20
FUTURE 400x200	0,0156	60	160	28	41	5	20
FUTURE 500x200	0,0182	80	190	29	43	5	20
FUTURE 600x200	0,0208	90	220	31	44	5	20
FUTURE 800x200	0,0260	110	270	32	46	5	20
FUTURE 1000x200	0,0364	150	380	34	47	5	20

Velocità aria su free area 1/3 m/s

Accessori e configurazioni

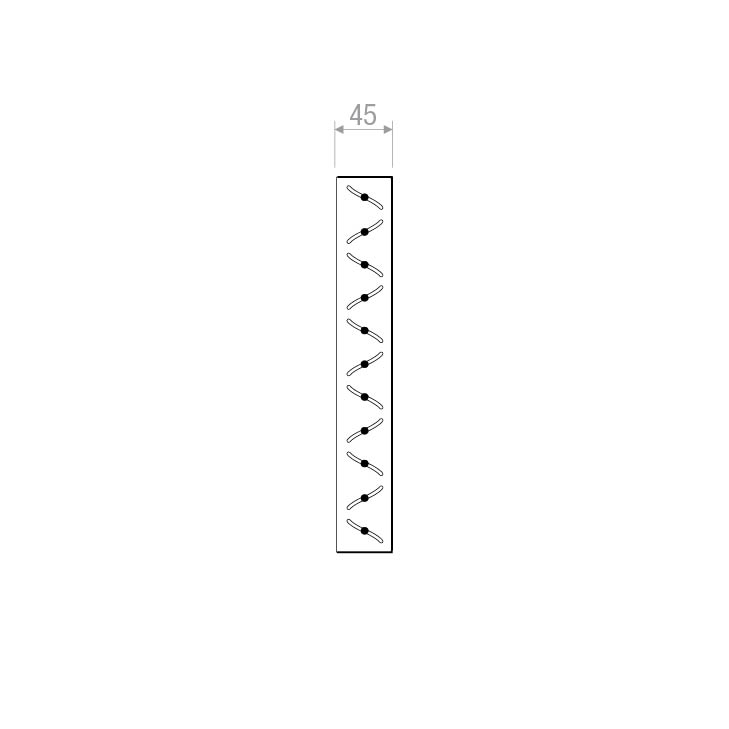

SCF

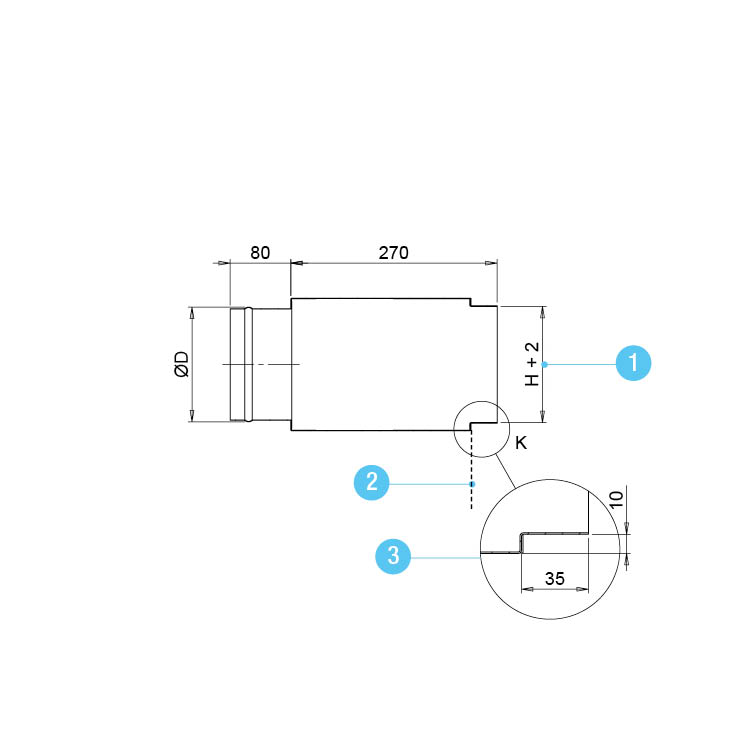

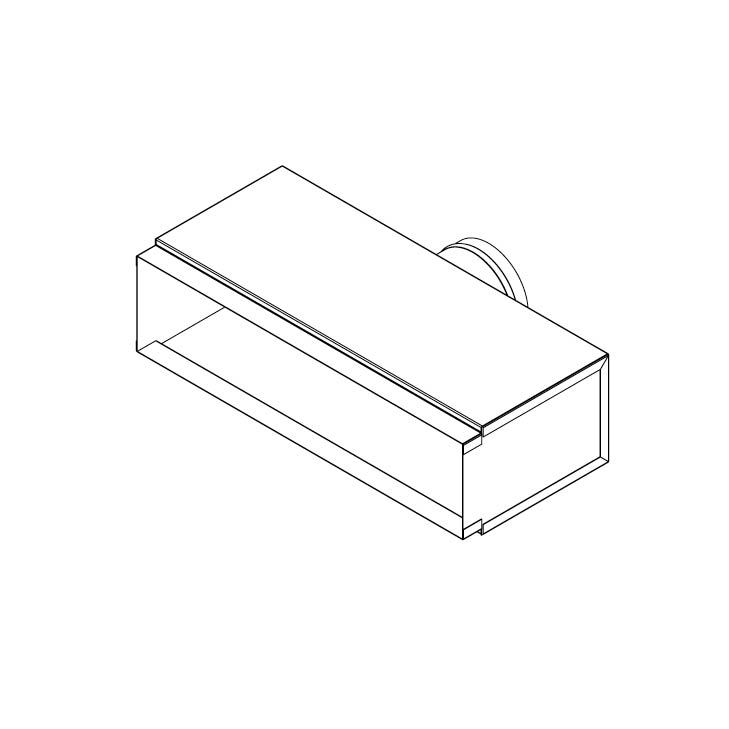

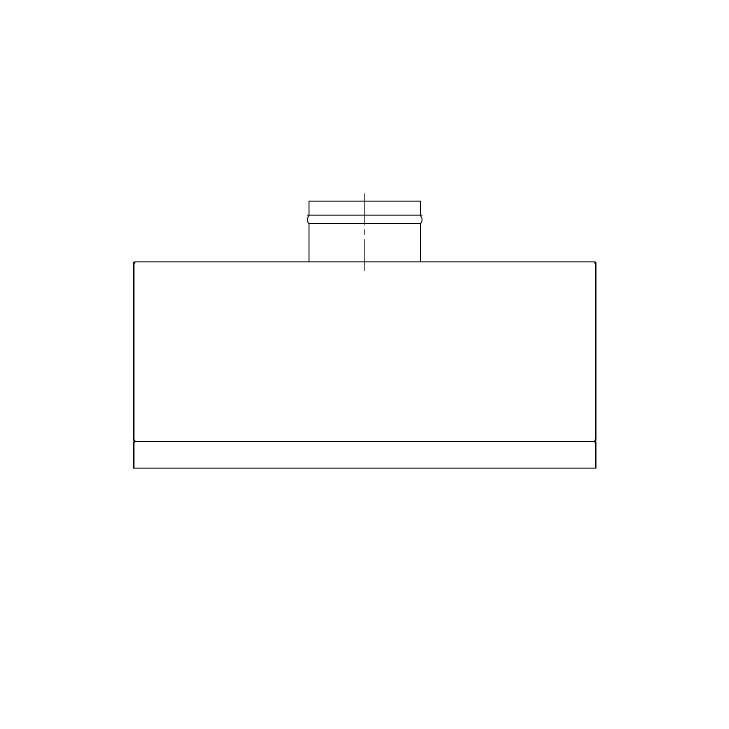

PBF1

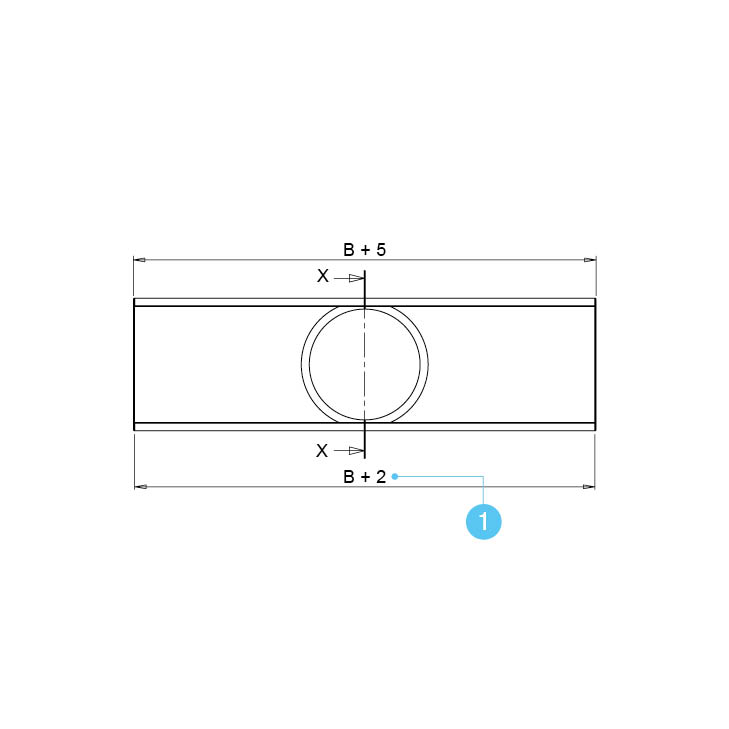

1= quota interna

PBF1

PBF1

1= quota interna
2= Limite isolamento modello PBF1I
3= Dettaglio “K”

PBF1

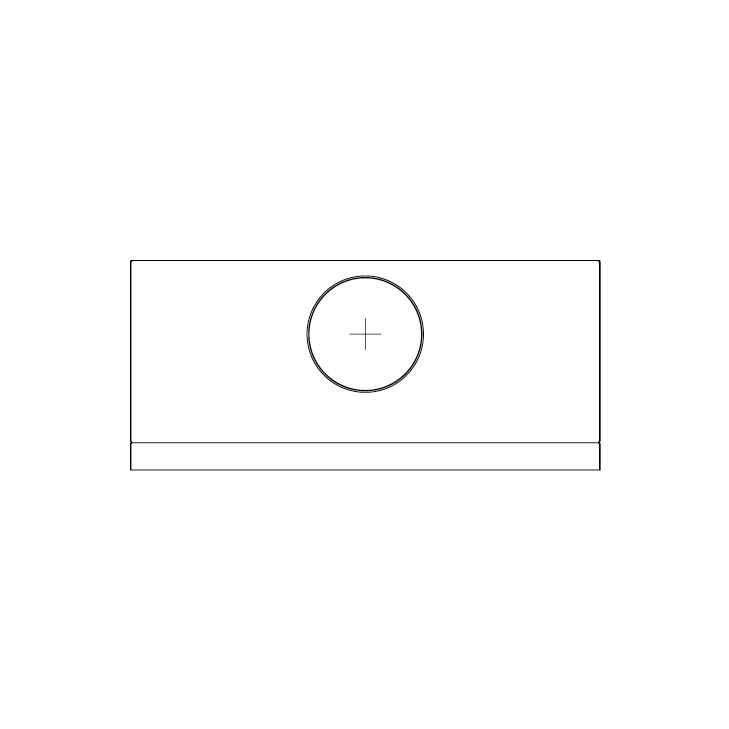

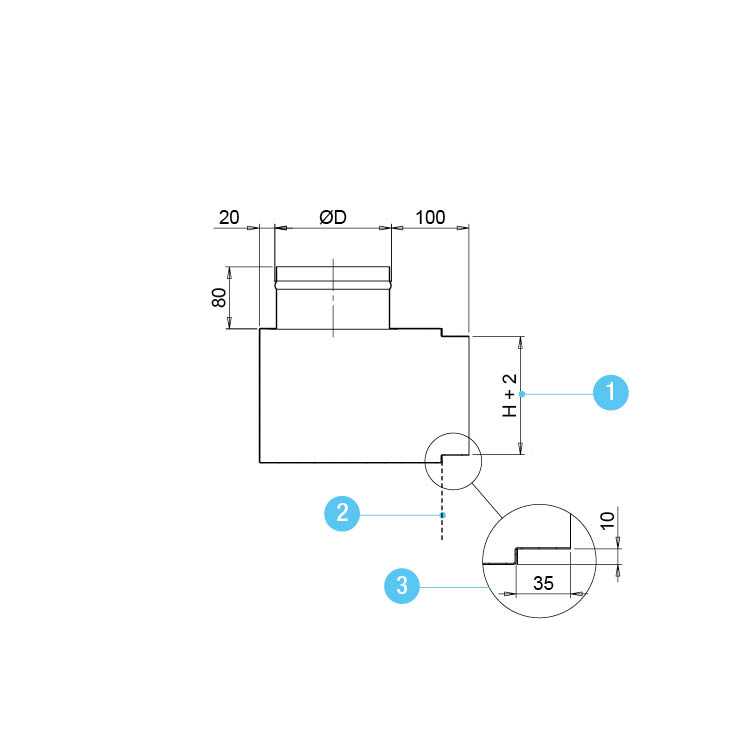

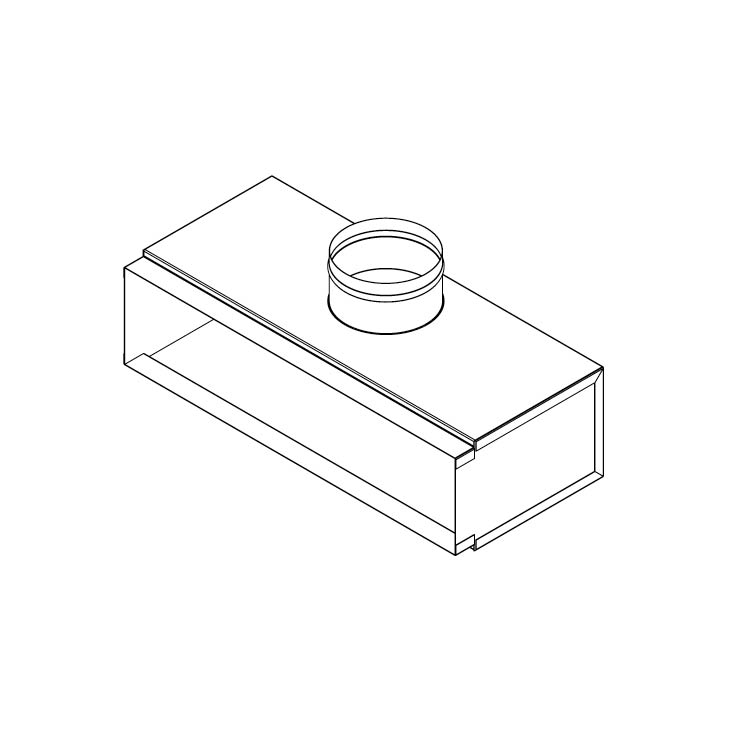

PBF2

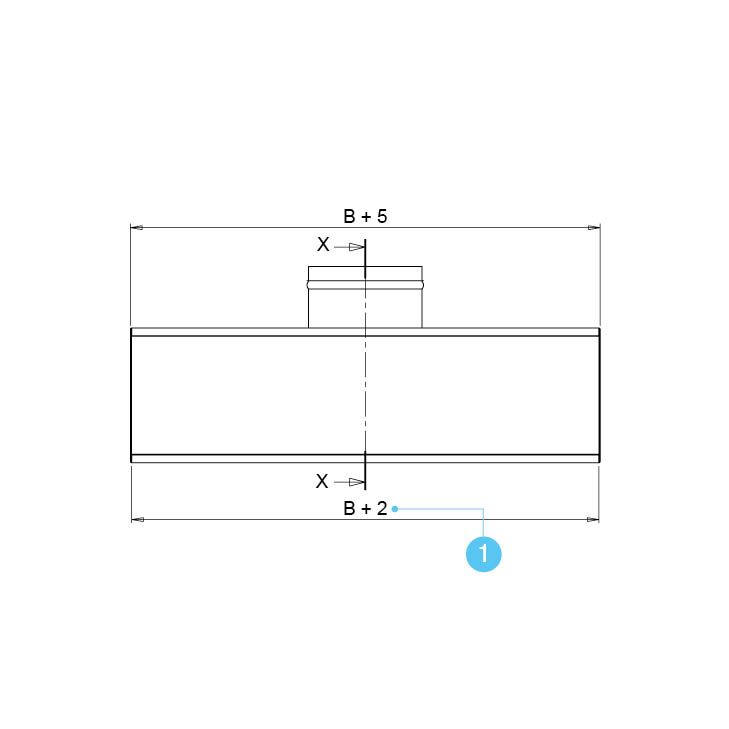

1= quota interna

PBF2

PBF2

1= quota interna
2= Limite isolamento modello PBF1I
3= Dettaglio “K”

PBF2

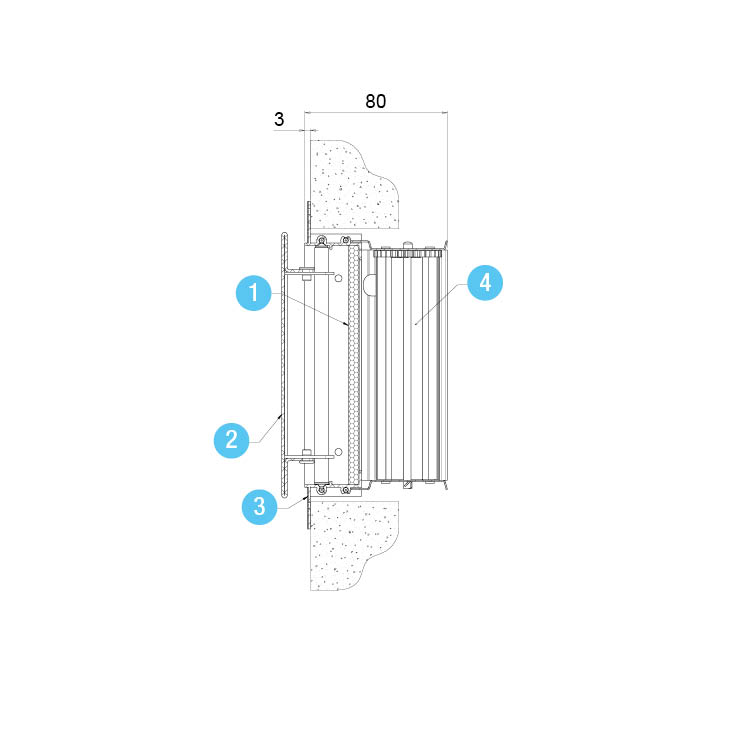

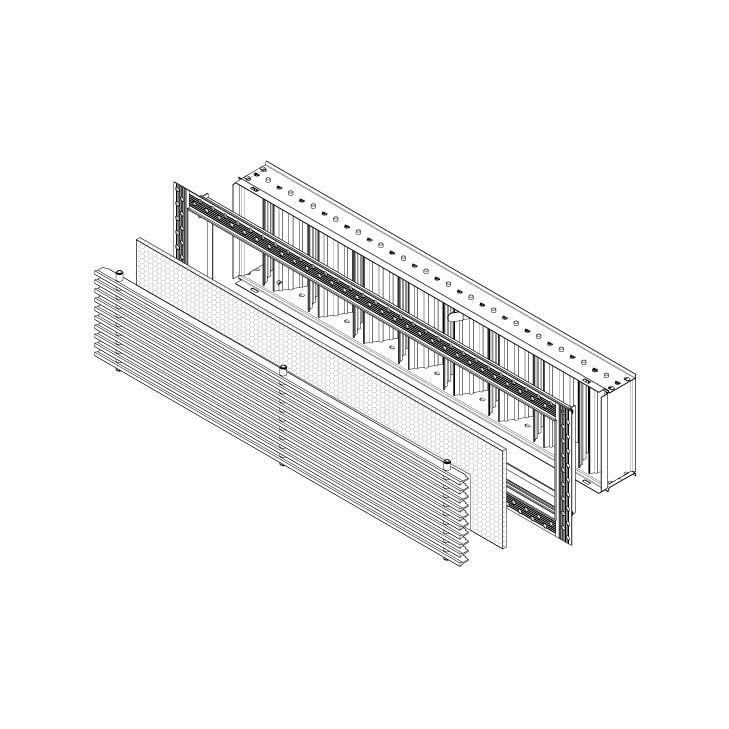

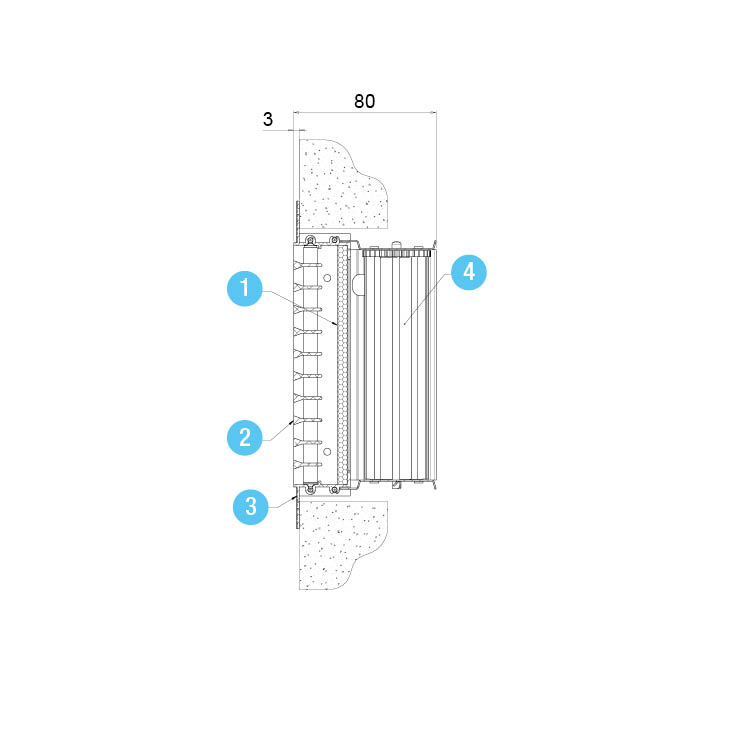

FUTURE 10/15 + FTR FUTURE + SCF

1= Filtro FTR Future
2= Pacco alette estraibile
3= Telaio
4= Serranda SCF

FUTURE 10/15 + FTR FUTURE + SCF

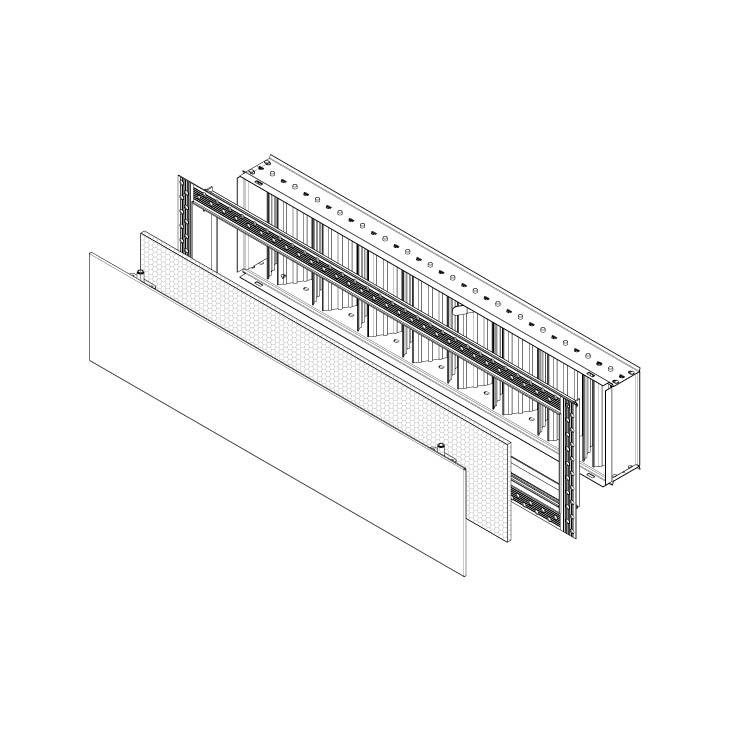

FUTURE-T + FTR FUTURE + SCF

1= Filtro FTR Future
2= Schermo frontale pieno
3= Telaio
4= Serranda SCF

FUTURE-T + FTR FUTURE + SCF

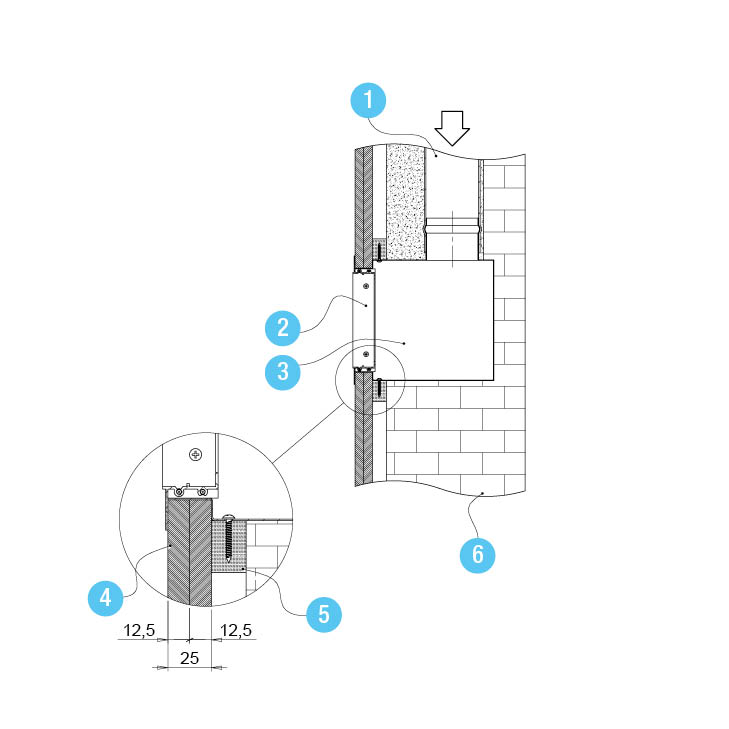

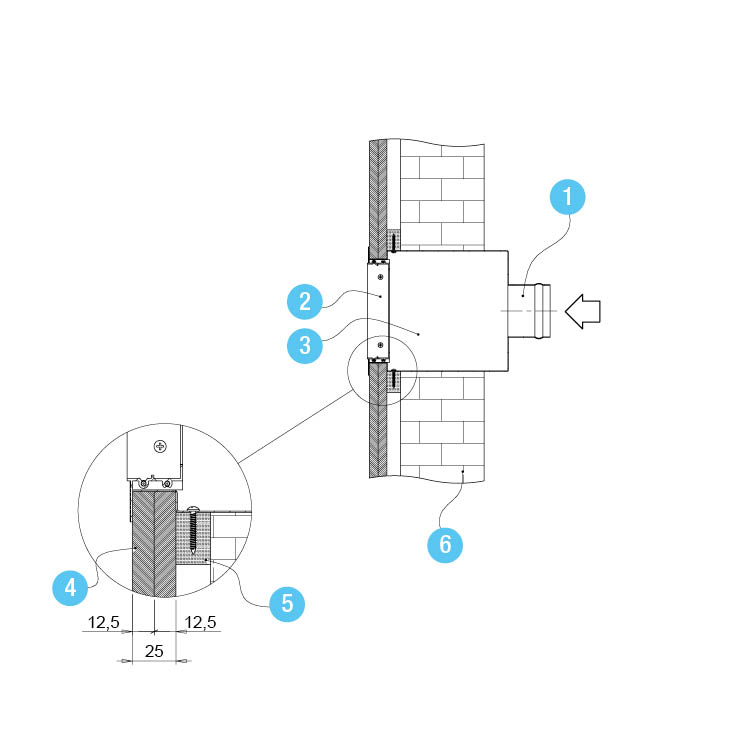

PBF1

1= Canale
2= Telaio futureo
3= Plenum
4= Controparte di cartongesso
5= Supporto controparte
6= Muratura

PBF2

1= Canale
2= Telaio futureo
3= Plenum
4= Controparte di cartongesso
5= Supporto controparte
6= Muratura

Istruzioni

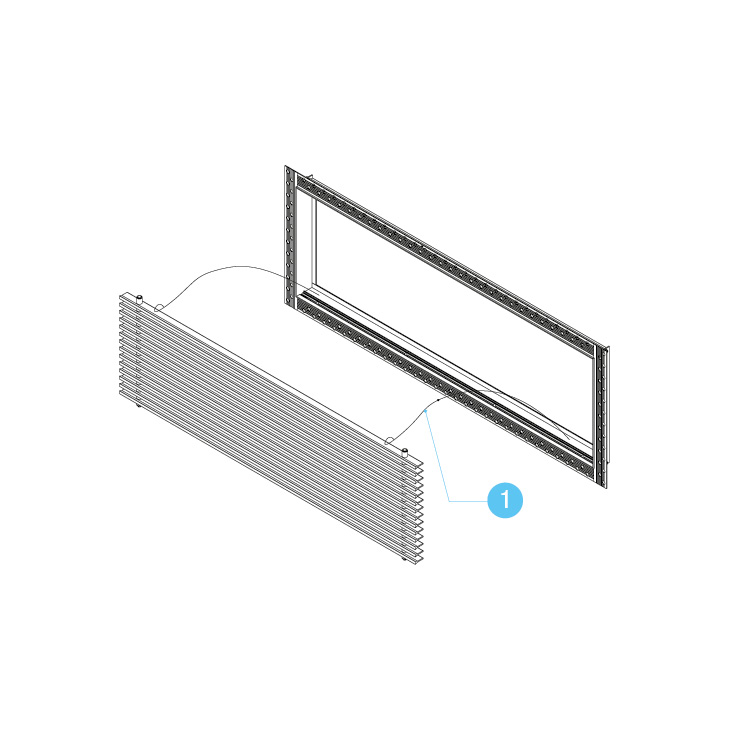

FUTURE 10/15

1= cordino di sicurezza

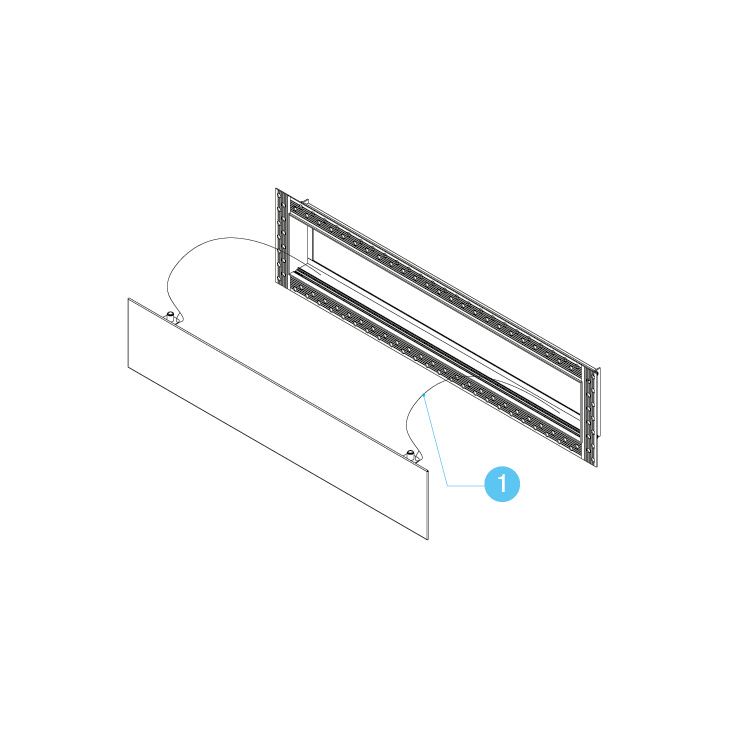

FUTURE T

1= cordino di sicurezza
