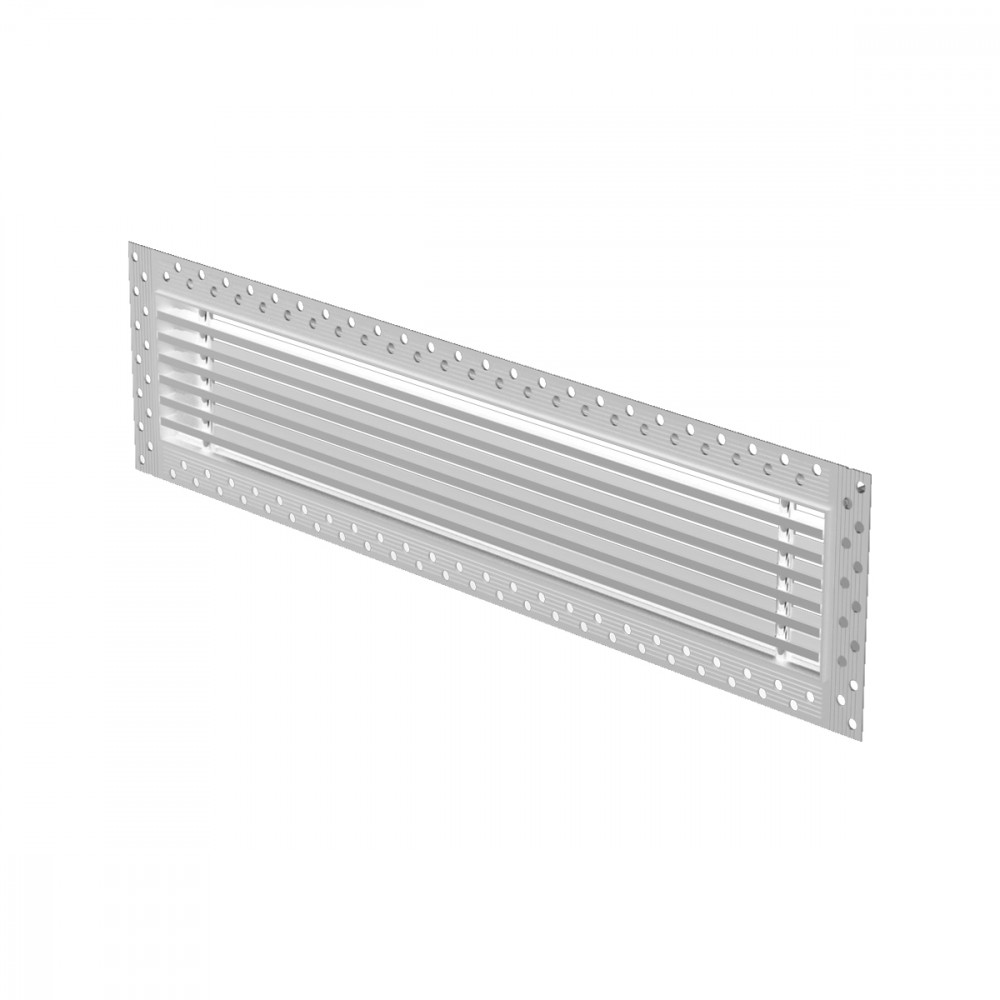

LÜFTUNGSGITTER

FUTURE

MERKMALE:
Festes Stabgitter mit einziehbarem Rahmen und abnehmbarem Mittelteil.
KONSTRUKTION:

FUTURE-10 festes Stabgitter mit 0° Umlenkung. Rahmen und abnehmbarer Teil aus natürlichem Aluminium mit festen Stangen aus eloxiertem Aluminium. FUTURE-15 festes Stabgitter mit 15° Umlenkung. Chassis aus natürlichem Aluminium und abnehmbarem Teil mit festen Stangen aus eloxiertem Aluminium. FUTURE-T-Kühlergrill mit vollständiger Frontscheibe. Gestell aus matt RAL 9016 lackiertem Aluminium. Abnehmbare massive Frontscheibe aus matt RAL 9016 lackiertem Aluminium. Mindestinstallationshöhe 2 Meter über dem Boden.

VERWENDUNG:
Zu- und Abluft.
BEFESTIGUNG:
Montage auf dem Rahmenträger mittels Schrauben.Abschluss mit Rahmenabdeckung und anschließender Montage des Mittelbereichs.
ZUBEHÖR:

• Kalibrierklappe mit verzinktem Stahlrahmen, gegenläufige Aluminiumlamellen.
• Filter in 6 mm dicker Polyurethanmatratze, Effizienz G2.

Abmessungen

FUTURE 10/15


1= Lochgröße

FUTURE 10/15


1= Aussenabmessungen
2= Bohrungen im gesamten Rahmen, für die Haftung von Zementarbeiten zur Maskierung und für die Rahmenbefestigung

FUTURE T


1= Lochgröße

FUTURE T


1= Aussenabmessungen
2= Bohrungen im gesamten Rahmen, für die Haftung von Zementarbeiten zur Maskierung und für die Rahmenbefestigung

Auswahl und Bemessung

Mod.

Ak [m2]

Q [m3/h]

LWA [dB(A)]

X(0,25) [m]

Dpt [Pa]

min

max

min

max

min

max

min

max

FUTURE 400x75

0,0083

80

160

20

34

3,5

6,6

5

20

FUTURE 500x75

0,0129

120

240

22

35

4,2

8

5

20

FUTURE 600x75

0,0176

160

330

23

37

4,8

9,4

5

20

FUTURE 800x75

0,0268

250

500

26

39

6,1

11,7

5

20

FUTURE 1000x75

0,0361

330

680

27

41

6,9

13,8

5

20

FUTURE 1200x75

0,0453

420

850

29

42

7,9

15,5

5

20

FUTURE 200x100

0,0021

20

40

-

25

1,9

3,3

5

20

FUTURE 300x100

0,0083

80

160

20

34

3,5

6,6

5

20

FUTURE 400x100

0,0145

130

270

22

36

4,3

8,5

5

20

FUTURE 500x100

0,0206

190

390

24

38

5,3

10,3

5

20

FUTURE 600x100

0,0268

250

500

26

39

6,1

11,7

5

20

FUTURE 800x100

0,0392

360

730

28

41

7,3

14,2

5

20

FUTURE 1000x100

0,0515

470

970

29

43

8,3

16,6

5

20

FUTURE 1200x100

0,0638

590

1200

31

44

9,4

18,6

5

20

FUTURE 400x125

0,0206

190

390

24

38

5,3

10,3

5

20

FUTURE 500x125

0,0284

260

530

26

40

6,1

12,1

5

20

FUTURE 600x125

0,0361

330

680

27

41

6,9

13,8

5

20

FUTURE 800x125

0,0515

470

970

29

43

8,3

16,6

5

20

FUTURE 1000x125

0,0669

610

1250

31

45

9,5

19

5

20

FUTURE 1200x125

0,0823

760

1540

32

46

10,7

21,2

5

20

FUTURE 300x150

0,0176

160

330

23

37

4,8

9,4

5

20

FUTURE 400x150

0,0268

250

500

26

39

6,1

11,7

5

20

FUTURE 500x150

0,0361

330

680

27

41

6,9

13,8

5

20

FUTURE 600x150

0,0453

420

850

29

42

7,9

15,5

5

20

FUTURE 800x150

0,0638

590

1200

31

44

9,4

18,6

5

20

FUTURE 1000x150

0,0823

760

1540

32

46

10,7

21,2

5

20

FUTURE 1200x150

0,1008

930

1890

33

47

11,9

23,7

5

20

FUTURE 300x200

0,0268

250

500

26

39

6,1

11,7

5

20

FUTURE 400x200

0,0392

360

730

28

41

7,3

14,2

5

20

FUTURE 500x200

0,0515

470

970

29

43

8,3

16,6

5

20

FUTURE 600x200

0,0638

590

1200

31

44

9,4

18,6

5

20

FUTURE 800x200

0,0885

810

1660

32

46

11

22,1

5

20

FUTURE 1000x200

0,1132

1040

2120

34

47

12,6

25,2

5

20

FUTURE T

Mod.

Ak [m2]

Q [m3/h]

LWA [dB(A)]

Dpt [Pa]

min

max

min

max

min

max

FUTURE 400x75

0,01235

50

130

20

34

5

20

FUTURE 500x75

0,01495

60

150

22

35

5

20

FUTURE 600x75

0,01755

70

180

23

37

5

20

FUTURE 800x75

0,02275

90

230

26

39

5

20

FUTURE 1000x75

0,02795

120

290

27

41

5

20

FUTURE 1200x75

0,03315

140

340

29

42

5

20

FUTURE 200x100

0,0078

50

100

20

31

5

20

FUTURE 300x100

0,0104

40

110

20

34

5

20

FUTURE 400x100

0,0130

50

130

22

36

5

20

FUTURE 500x100

0,0156

60

160

24

38

5

20

FUTURE 600x100

0,0182

80

190

26

39

5

20

FUTURE 800x100

0,0234

100

240

28

41

5

20

FUTURE 1000x100

0,0286

120

300

29

43

5

20

FUTURE 1200x100

0,0338

140

350

31

44

5

20

FUTURE 400x125

0,01365

60

140

24

38

5

20

FUTURE 500x125

0,01625

70

170

26

40

5

20

FUTURE 600x125

0,01885

80

200

27

41

5

20

FUTURE 800x125

0,02405

100

250

29

43

5

20

FUTURE 1000x125

0,02925

120

300

31

45

5

20

FUTURE 1200x125

0,03445

140

360

32

46

5

20

FUTURE 300x150

0,0117

50

120

23

37

5

20

FUTURE 400x150

0,0143

60

150

26

39

5

20

FUTURE 500x150

0,0169

70

180

27

41

5

20

FUTURE 600x150

0,0195

80

200

29

42

5

20

FUTURE 800x150

0,0247

100

260

31

44

5

20

FUTURE 1000x150

0,0299

120

310

Zubehör und Konfigurationen

SCF

PBF1

1= Interne Messung

PBF1

PBF1

1= Interne Messung
2= Isolationsgrenze Modell PBF 1I
3= Detail “K”

PBF1

PBF2

1= Interne Messung

PBF2

PBF2

1= Interne Messung
2= Isolationsgrenze Modell PBF 1I
3= Detail “K”

PBF2

FUTURE 10/15 + FTR FUTURE + SCF

1= Filter FTR Future
2= Abnehmbares Flossenpaket
3= Chassis
4= Dämpfer SCF

FUTURE 10/15 + FTR FUTURE + SCF

FUTURE-T + FTR FUTURE + SCF

1= Filter FTR Future
2= Vollständige Frontscheibe
3= Chassis
4= Dämpfer SCF

FUTURE-T + FTR FUTURE + SCF

PBF1

1= Kanal
2= FUTURE Rahmen
3= Plenum
4= Gegenstück in Gipskarton
5= Gegenparteiunterstützung
6= Mauerwerk

PBF2

1= Kanal
2= FUTURE Rahmen
3= Plenum
4= Gegenstück in Gipskarton
5= Gegenparteiunterstützung
6= Mauerwerk

Anweisungen

FUTURE 10/15

1= sicherheitsleinen

FUTURE T

1= sicherheitsleinen
