A= Quota interna
1= Tappo laterale da rimuovere in caso di continuità
4= fori Ø 9 per fissaggio
Sezione A-A
2= Manicotto in plastica fornito in dotazione con montaggio a cura del cliente
3= Isolamento esterno in polietilene sp. 6 mm
FASE 1:

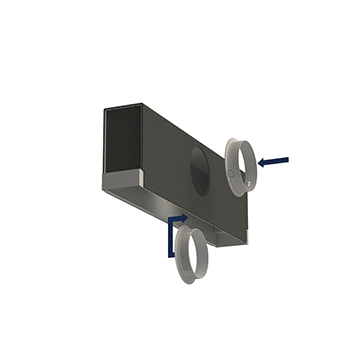

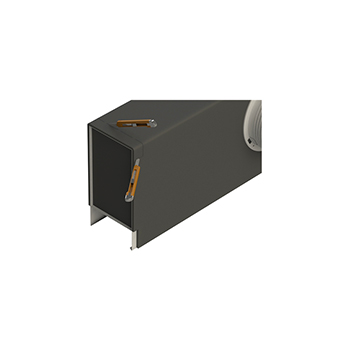

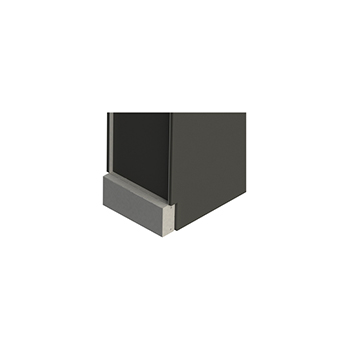

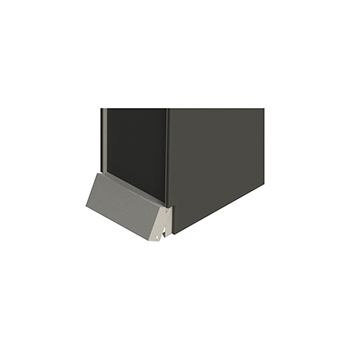

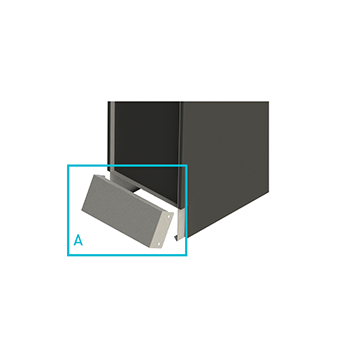

Forzare la parte della testata sul lato che andrà a formare la linea di continuità lungo la linea pretranciata (fig. 1) sino ad ottenere lo sgancio della parte inferiore della testata (fig. 2 /fig.3). Conservare la parte della testata denominata A. Montaggio dello stacco sul plenum (fig. 4). Tagliare con cutter e rimuovere la fascia terminale dell’isolante in modo da poter poi alloggiare A (fig. 5).
FASE 2:

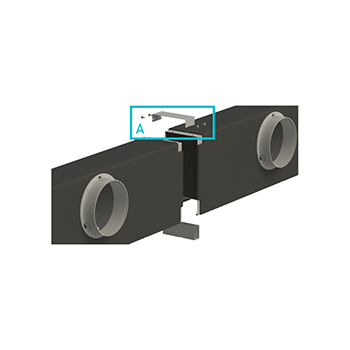

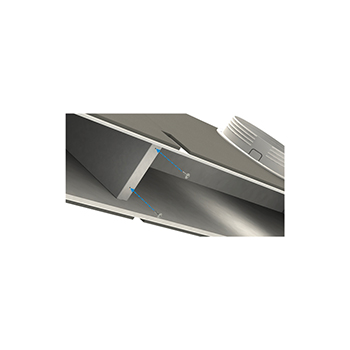

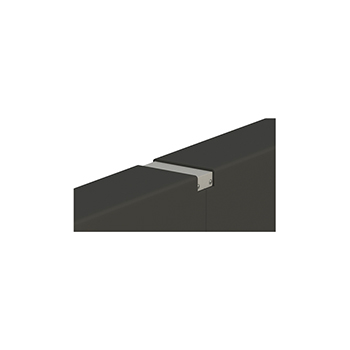

Accostare i due plenum assicurandosi della planarità e della precisa coincidenza tra le parti in battuta (fig. 6). Installare nella parte superiore della giunzione dei due plenum la parte di testata precedentemente rimossa A e fissarla con viti autoforanti fornite a corredo del Kit (fig.6/fig.7). Fissare internamente i due plenum con le viti fornite a corredo del kit (fig.8).
FASE 1:
Forzare la parte della testata sul lato che andrà a formare la linea di continuità lungo la linea pretranciata (fig. 1) sino ad ottenere lo sgancio della parte inferiore della testata (fig. 2 /fig.3). Conservare la parte della testata denominata A. Montaggio dello stacco sul plenum (fig. 4). Tagliare con cutter e rimuovere la fascia terminale dell’isolante in modo da poter poi alloggiare A (fig. 5).
FASE 2:
Accostare i due plenum assicurandosi della planarità e della precisa coincidenza tra le parti in battuta (fig. 6). Installare nella parte superiore della giunzione dei due plenum la parte di testata precedentemente rimossa A e fissarla con viti autoforanti fornite a corredo del Kit (fig.6/fig.7). Fissare internamente i due plenum con le viti fornite a corredo del kit (fig.8).
FASE 1:
Forzare la parte della testata sul lato che andrà a formare la linea di continuità lungo la linea pretranciata (fig. 1) sino ad ottenere lo sgancio della parte inferiore della testata (fig. 2 /fig.3). Conservare la parte della testata denominata A. Montaggio dello stacco sul plenum (fig. 4). Tagliare con cutter e rimuovere la fascia terminale dell’isolante in modo da poter poi alloggiare A (fig. 5).
FASE 2:
Accostare i due plenum assicurandosi della planarità e della precisa coincidenza tra le parti in battuta (fig. 6). Installare nella parte superiore della giunzione dei due plenum la parte di testata precedentemente rimossa A e fissarla con viti autoforanti fornite a corredo del Kit (fig.6/fig.7). Fissare internamente i due plenum con le viti fornite a corredo del kit (fig.8).
FASE 1:
Forzare la parte della testata sul lato che andrà a formare la linea di continuità lungo la linea pretranciata (fig. 1) sino ad ottenere lo sgancio della parte inferiore della testata (fig. 2 /fig.3). Conservare la parte della testata denominata A. Montaggio dello stacco sul plenum (fig. 4). Tagliare con cutter e rimuovere la fascia terminale dell’isolante in modo da poter poi alloggiare A (fig. 5).
FASE 2:
Accostare i due plenum assicurandosi della planarità e della precisa coincidenza tra le parti in battuta (fig. 6). Installare nella parte superiore della giunzione dei due plenum la parte di testata precedentemente rimossa A e fissarla con viti autoforanti fornite a corredo del Kit (fig.6/fig.7). Fissare internamente i due plenum con le viti fornite a corredo del kit (fig.8).
FASE 1:
Forzare la parte della testata sul lato che andrà a formare la linea di continuità lungo la linea pretranciata (fig. 1) sino ad ottenere lo sgancio della parte inferiore della testata (fig. 2 /fig.3). Conservare la parte della testata denominata A. Montaggio dello stacco sul plenum (fig. 4). Tagliare con cutter e rimuovere la fascia terminale dell’isolante in modo da poter poi alloggiare A (fig. 5).
FASE 2:
Accostare i due plenum assicurandosi della planarità e della precisa coincidenza tra le parti in battuta (fig. 6). Installare nella parte superiore della giunzione dei due plenum la parte di testata precedentemente rimossa A e fissarla con viti autoforanti fornite a corredo del Kit (fig.6/fig.7). Fissare internamente i due plenum con le viti fornite a corredo del kit (fig.8).
FASE 1:
Forzare la parte della testata sul lato che andrà a formare la linea di continuità lungo la linea pretranciata (fig. 1) sino ad ottenere lo sgancio della parte inferiore della testata (fig. 2 /fig.3). Conservare la parte della testata denominata A. Montaggio dello stacco sul plenum (fig. 4). Tagliare con cutter e rimuovere la fascia terminale dell’isolante in modo da poter poi alloggiare A (fig. 5).
FASE 2:
Accostare i due plenum assicurandosi della planarità e della precisa coincidenza tra le parti in battuta (fig. 6). Installare nella parte superiore della giunzione dei due plenum la parte di testata precedentemente rimossa A e fissarla con viti autoforanti fornite a corredo del Kit (fig.6/fig.7). Fissare internamente i due plenum con le viti fornite a corredo del kit (fig.8).
FASE 1:
Forzare la parte della testata sul lato che andrà a formare la linea di continuità lungo la linea pretranciata (fig. 1) sino ad ottenere lo sgancio della parte inferiore della testata (fig. 2 /fig.3). Conservare la parte della testata denominata A. Montaggio dello stacco sul plenum (fig. 4). Tagliare con cutter e rimuovere la fascia terminale dell’isolante in modo da poter poi alloggiare A (fig. 5).
FASE 2:
Accostare i due plenum assicurandosi della planarità e della precisa coincidenza tra le parti in battuta (fig. 6). Installare nella parte superiore della giunzione dei due plenum la parte di testata precedentemente rimossa A e fissarla con viti autoforanti fornite a corredo del Kit (fig.6/fig.7). Fissare internamente i due plenum con le viti fornite a corredo del kit (fig.8).
FASE 1:
Forzare la parte della testata sul lato che andrà a formare la linea di continuità lungo la linea pretranciata (fig. 1) sino ad ottenere lo sgancio della parte inferiore della testata (fig. 2 /fig.3). Conservare la parte della testata denominata A. Montaggio dello stacco sul plenum (fig. 4). Tagliare con cutter e rimuovere la fascia terminale dell’isolante in modo da poter poi alloggiare A (fig. 5).
FASE 2:
Accostare i due plenum assicurandosi della planarità e della precisa coincidenza tra le parti in battuta (fig. 6). Installare nella parte superiore della giunzione dei due plenum la parte di testata precedentemente rimossa A e fissarla con viti autoforanti fornite a corredo del Kit (fig.6/fig.7). Fissare internamente i due plenum con le viti fornite a corredo del kit (fig.8).

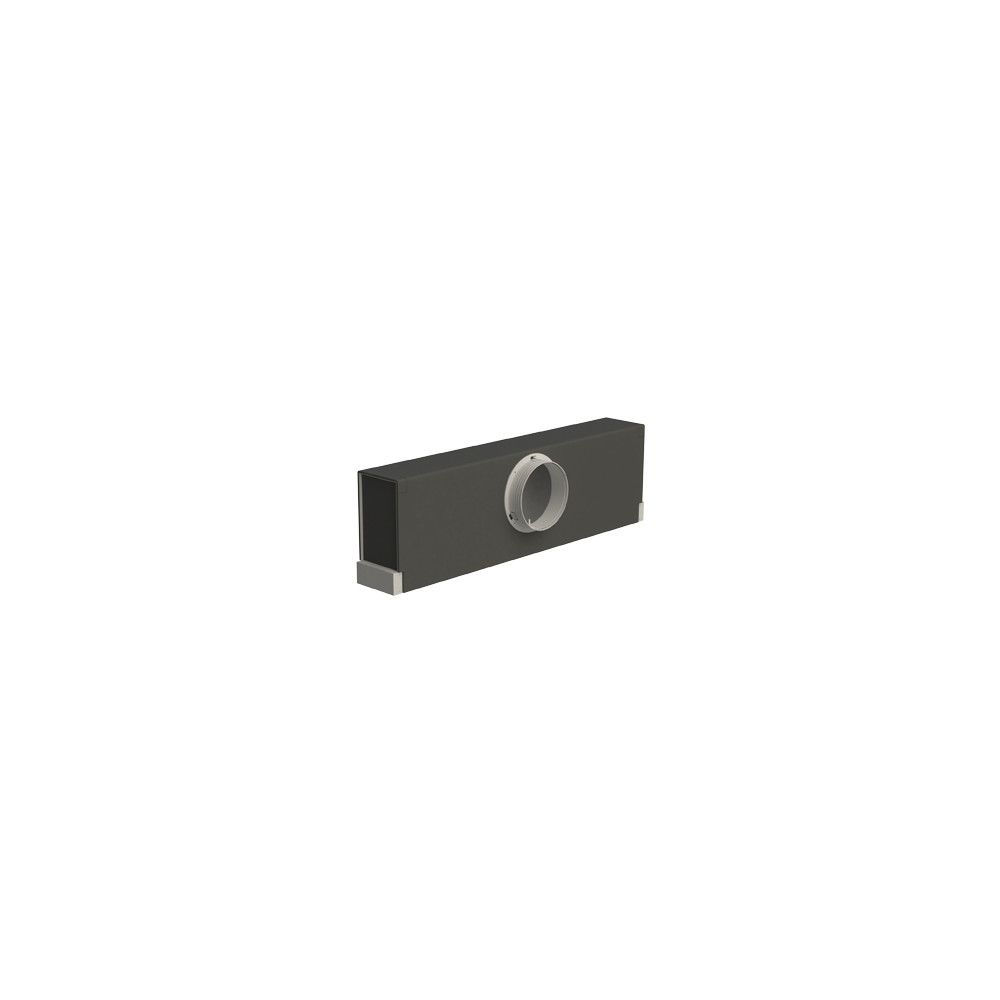

PLENUM MULTIFUNZIONE IN ACCIAIO ZINCATO ISOLATO ESTERNAMENTE CON ATTACCHI IN MATERIALE PLASTICO PER DIFFUSORI LINEARI MODELLO DLF/DLN.
COSTRUZIONE:
Realizzazione in acciaio zincato con isolamento esterno in polietilene sp. 6 mm e stacchi in materiale plastico.
IMPIEGO:
Adatti contemporaneamente per installazione con singolo diffusore e per realizzazione di linee in continuità.
FISSAGGIO:
Assemblaggio del diffusore al plenum a mezzo di staffe inclinate (CVL) e viti il tutto compreso nel Kit.
IMBALLO:
Singolo Kit imballato con nylon di protezione.
MODELLO: PDLCC/***/*** (n.feritorie-lunghezza mm)
