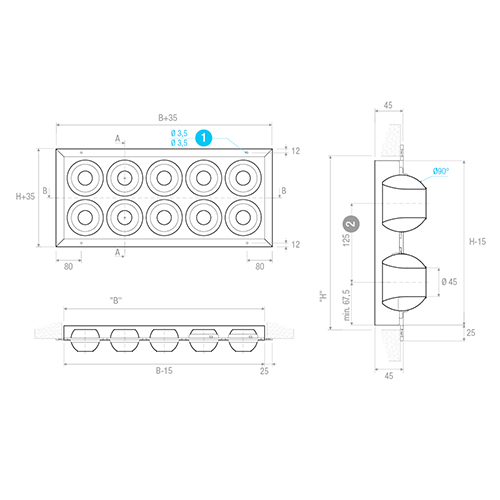

GURG
1= Ø 3,5 svasato 90°
“B”= (Dimensione Foro)
“H” = (Dimensione Foro)
2= (Interasse ugelli)
Sezione B-B
Prodotti
DIFFUSORI

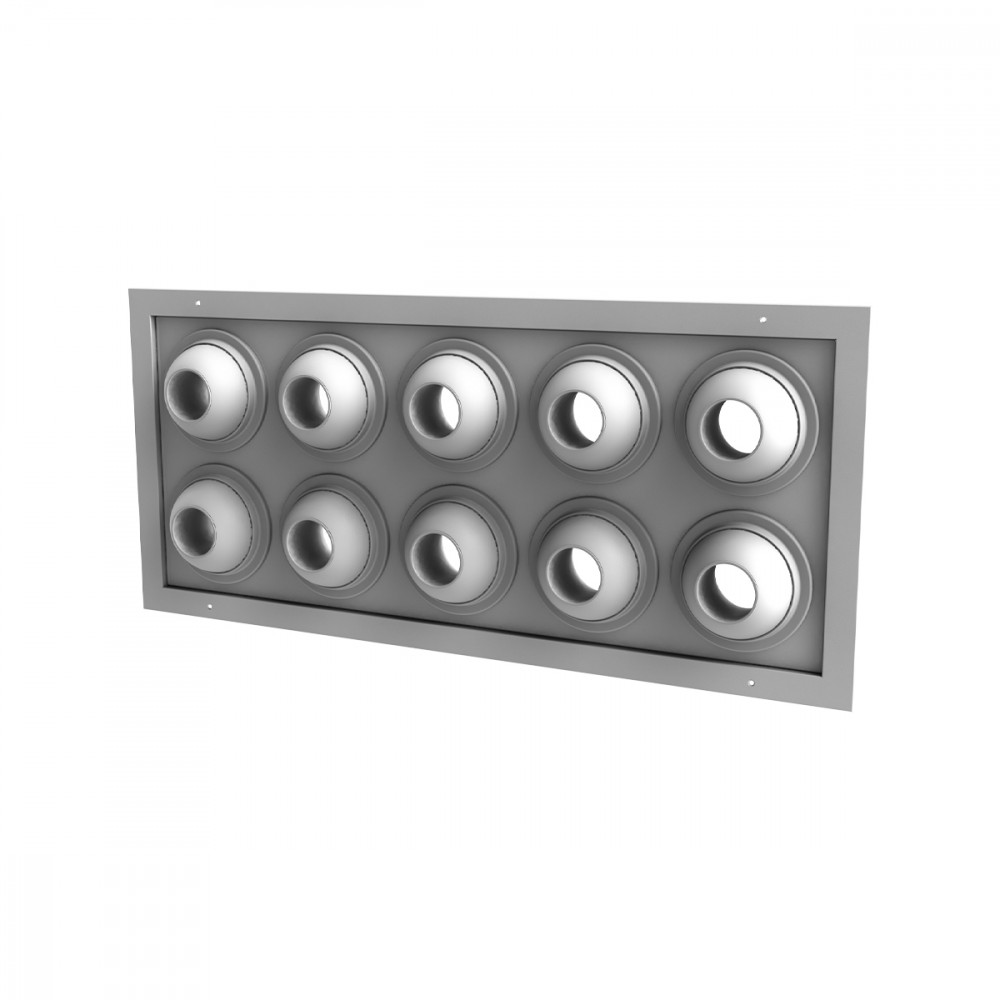

GURG
CARATTERISTICHE:
Diffusori a ugelli orientabili su
pannello rettangolare. COSTRUZIONE:
Materiale: Piastra in acciaio,
cornice in alluminio, ugelli in
nylon bianco.
Finitura: Bianco RAL 9010. FISSAGGIO:
Installazione mediante viti
(standard), clips. ACCESSORI:
• Plenum in acciaio zincato
standard e isolato.
• Serranda di taratura in
acciaio zincato con alette a
movimento contrapposto.
• Controtelaio di montaggio in
lamiera di acciaio zincata. Dimensioni
Scelta e dimensionamento
|
Mod. |
N. ugelli |
Q [m3/h] |
LWA [dB(A)] |
X(0,25) -Y(0,25) [m] |
Dpt [Pa] |
||||
|
min |
max |
min |
max |
min |
max |
min |
max |
||
|
275x150 |
2 |
30 |
110 |
28 |
44 |
4,5 |
10,5 |
10 |
65 |
|
275x275 |
4 |
60 |
230 |
30 |
47 |
5,4 |
19,6 |
10 |
65 |
|
275x400 |
6 |
90 |
340 |
33 |
54 |
6 |
22,5 |
10 |
65 |
|
400x150 |
3 |
40 |
170 |
28 |
44 |
4,5 |
10,5 |
10 |
65 |
|
400x275 |
6 |
90 |
340 |
30 |
47 |
5,4 |
19,6 |
10 |
65 |
|
400x400 |
9 |
130 |
510 |
33 |
54 |
6 |
22,5 |
10 |
65 |
|
525x150 |
4 |
60 |
230 |
28 |
44 |
4,5 |
10,5 |
10 |
65 |
|
525x275 |
8 |
110 |
460 |
30 |
47 |
5,4 |
19,6 |
10 |
65 |
|
525x400 |
12 |
170 |
690 |
33 |
54 |
6 |
22,5 |
10 |
65 |
|
650x150 |
5 |
70 |
230 |
28 |
44 |
4,5 |
10,5 |
10 |
65 |
|
650x275 |
10 |
140 |
570 |
30 |
47 |
5,4 |
19,6 |
10 |
65 |
|
650x400 |
15 |
210 |
860 |
33 |
54 |
6 |
22,5 |
10 |
65 |
|
775x150 |
6 |
90 |
340 |
28 |
44 |
4,5 |
10,5 |
10 |
65 |
|
775x275 |
12 |
170 |
690 |
30 |
47 |
5,4 |
19,6 |
10 |
65 |
|
775x400 |
18 |
260 |
1030 |
33 |
54 |
6 |
22,5 |
10 |
65 |
|
900x150 |
7 |
100 |
400 |
28 |
44 |
4,5 |
10,5 |
10 |
65 |
|
900x275 |
14 |
200 |
800 |
30 |
47 |
5,4 |
19,6 |
10 |
65 |
|
900x400 |
21 |
300 |
1200 |
33 |
54 |
6 |
22,5 |
10 |
65 |
|
1025x150 |
8 |
110 |
460 |
28 |
44 |
4,5 |
10,5 |
10 |
65 |
|
1025x275 |
16 |
230 |
920 |
30 |
47 |
5,4 |
19,6 |
10 |
65 |
|
1025x400 |
24 |
340 |
1370 |
33 |
54 |
6 |
22,5 |
10 |
65 |
Accessori e configurazioni

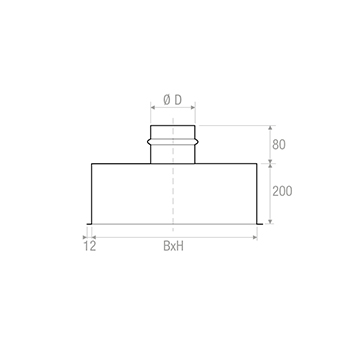

PBZ1

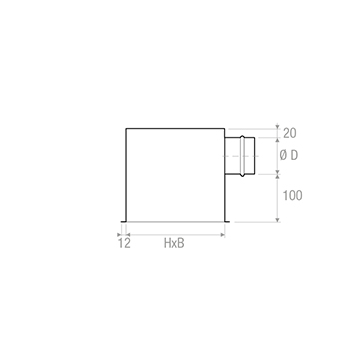

PBZ2

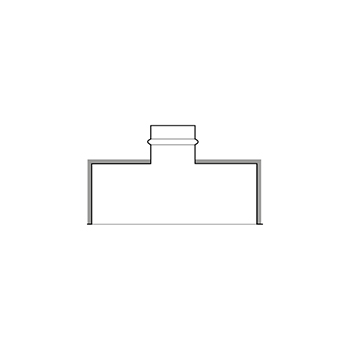

PBZI1
Plenum isolato esternamente spessore 6 mm

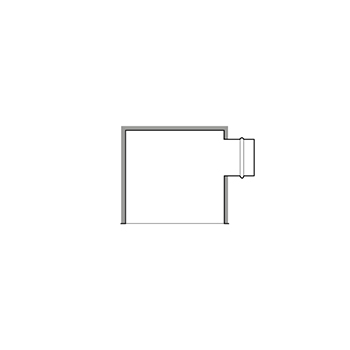

PBZI2
Plenum isolato esternamente spessore 6 mm
Testo per capitolato
DIFFUSORE IN ALLUMINIO/ACCIAIO ZINCATO RAL 9010 A UGELLI ORIENTABILI.
COSTRUZIONE:
Materiale: Piastra in acciaio, cornice in alluminio, ugelli in nylon bianco.
FINITURA:Bianco RAL 9010.
FISSAGGIO:
Installazione mediante viti (standard), clips.
ACCESSORI:
• Plenum in acciaio zincato standard e isolato.
• Serranda di taratura in acciaio zincato con alette a movimento contrapposto.
• Controtelaio di montaggio in lamiera di acciaio zincata.
MODELLO: GURG
MISURA: *** x *** mm.
