GURG
1= Ø 3,5 avellanado 90° “B”= (Tamaño orificio) “H” = (Tamaño orificio) 2= (Distancia entre boquillas) Sección B-B
Productos
DIFUSIÓN
GURG
CARACTERÍSTICAS:

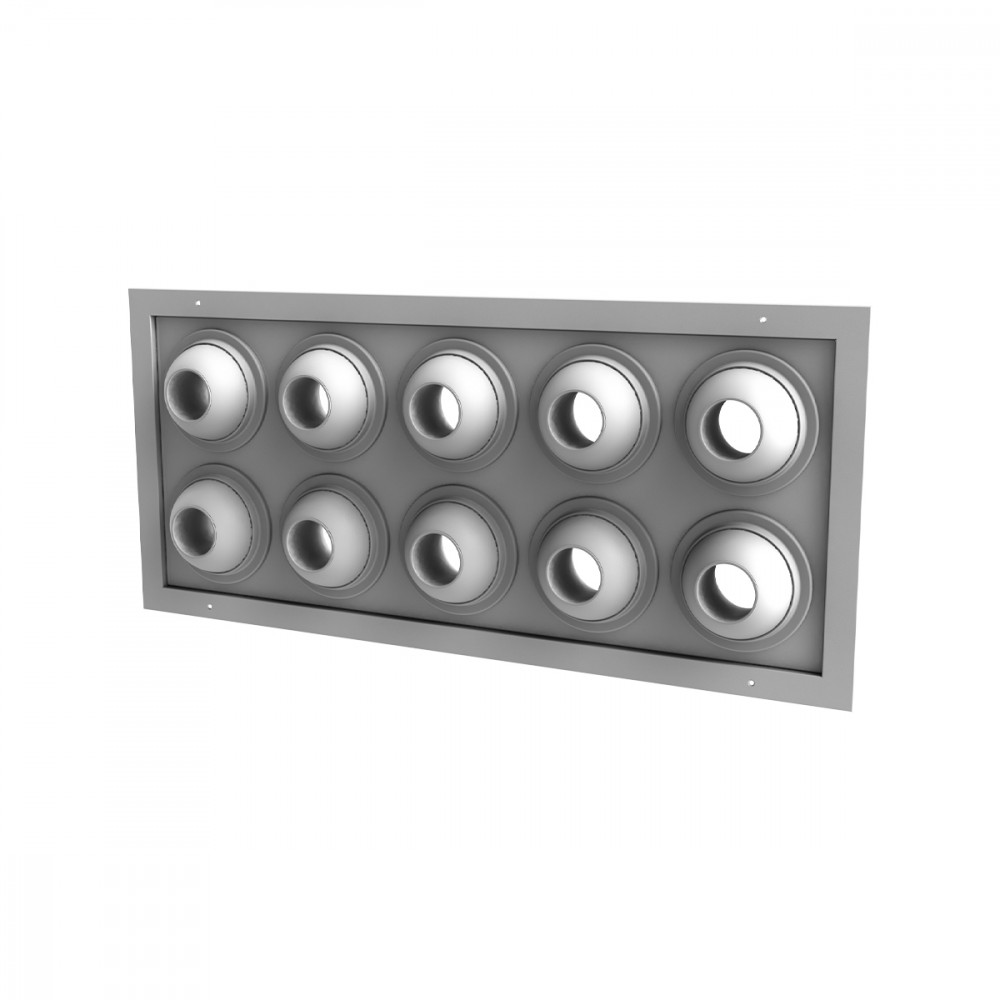

Difusores con boquillas orientables en panel rectangular.
ESTRUCTURA:
Material: Placa de acero, marco de aluminio, boquillas de nailon blanco.
Acabado: Blanco RAL 9010.
FIJACIÓN:
Instalación mediante tornillos (estándar), clips.
ACCESORIOS:
Plénum de acero galvanizado estándar y aislado.
Compuerta de calibración de acero galvanizado con lamas de movimiento opuesto.
Contramarco de montaje de chapa de acero galvanizada.
Dimensiones
1= Ø 3,5 avellanado 90° “B”= (Tamaño orificio) “H” = (Tamaño orificio) 2= (Distancia entre boquillas) Sección B-B
elección y dimensiones
|
Mod. |
N. boquillas |
Q [m3/h] |
LWA [dB(A)] |
X(0,25) -Y(0,25) [m] |
Dpt [Pa] |
||||
|
min |
max |
min |
max |
min |
max |
min |
max |
||
|
275x150 |
2 |
30 |
110 |
28 |
44 |
4,5 |
10,5 |
10 |
65 |
|
275x275 |
4 |
60 |
230 |
30 |
47 |
5,4 |
19,6 |
10 |
65 |
|
275x400 |
6 |
90 |
340 |
33 |
54 |
6 |
22,5 |
10 |
65 |
|
400x150 |
3 |
40 |
170 |
28 |
44 |
4,5 |
10,5 |
10 |
65 |
|
400x275 |
6 |
90 |
340 |
30 |
47 |
5,4 |
19,6 |
10 |
65 |
|
400x400 |
9 |
130 |
510 |
33 |
54 |
6 |
22,5 |
10 |
65 |
|
525x150 |
4 |
60 |
230 |
28 |
44 |
4,5 |
10,5 |
10 |
65 |
|
525x275 |
8 |
110 |
460 |
30 |
47 |
5,4 |
19,6 |
10 |
65 |
|
525x400 |
12 |
170 |
690 |
33 |
54 |
6 |
22,5 |
10 |
65 |
|
650x150 |
5 |
70 |
230 |
28 |
44 |
4,5 |
10,5 |
10 |
65 |
|
650x275 |
10 |
140 |
570 |
30 |
47 |
5,4 |
19,6 |
10 |
65 |
|
650x400 |
15 |
210 |
860 |
33 |
54 |
6 |
22,5 |
10 |
65 |
|
775x150 |
6 |
90 |
340 |
28 |
44 |
4,5 |
10,5 |
10 |
65 |
|
775x275 |
12 |
170 |
690 |
30 |
47 |
5,4 |
19,6 |
10 |
65 |
|
775x400 |
18 |
260 |
1030 |
33 |
54 |
6 |
22,5 |
10 |
65 |
|
900x150 |
7 |
100 |
400 |
28 |
44 |
4,5 |
10,5 |
10 |
65 |
|
900x275 |
14 |
200 |
800 |
30 |
47 |
5,4 |
19,6 |
10 |
65 |
|
900x400 |
21 |
300 |
1200 |
33 |
54 |
6 |
22,5 |
10 |
65 |
|
1025x150 |
8 |
110 |
460 |
28 |
44 |
4,5 |
10,5 |
10 |
65 |
|
1025x275 |
16 |
230 |
920 |
30 |
47 |
5,4 |
19,6 |
10 |
65 |
|
1025x400 |
24 |
340 |
1370 |
33 |
54 |
6 |
22,5 |
10 |
65 |
Accesorios y configuración
PBZ1
PBZ2
PBZI1
Plénum aislado externamente espesor 6 mm
PBZI2
Plénum aislado externamente espesor 6 mmTexto de las características
DIFUSOR DE ALUMINIO/ACERO GALVANIZADO RAL 9010 CON BOQUILLAS ORIENTABLES.
CONSTRUCCIÓN:
Material: Plancha de acero, marco de aluminio, boquillas de nailon blanco.
ACABADO: Blanco RAL 9010.
FIJACIÓN:
Instalación con tornillos (estándar), clips.
ACCESORIOS:
• Cámara de acero galvanizado estándar y aislado.
• Barrera de calibración de acero galvanizado con aletas de movimiento contrapuesto.
• Contrabastidor de montaje de plancha de acero galvanizado.
MODELO: GURG
MEDIDA: *** x *** mm.
