Prodotti

DIFFUSORI

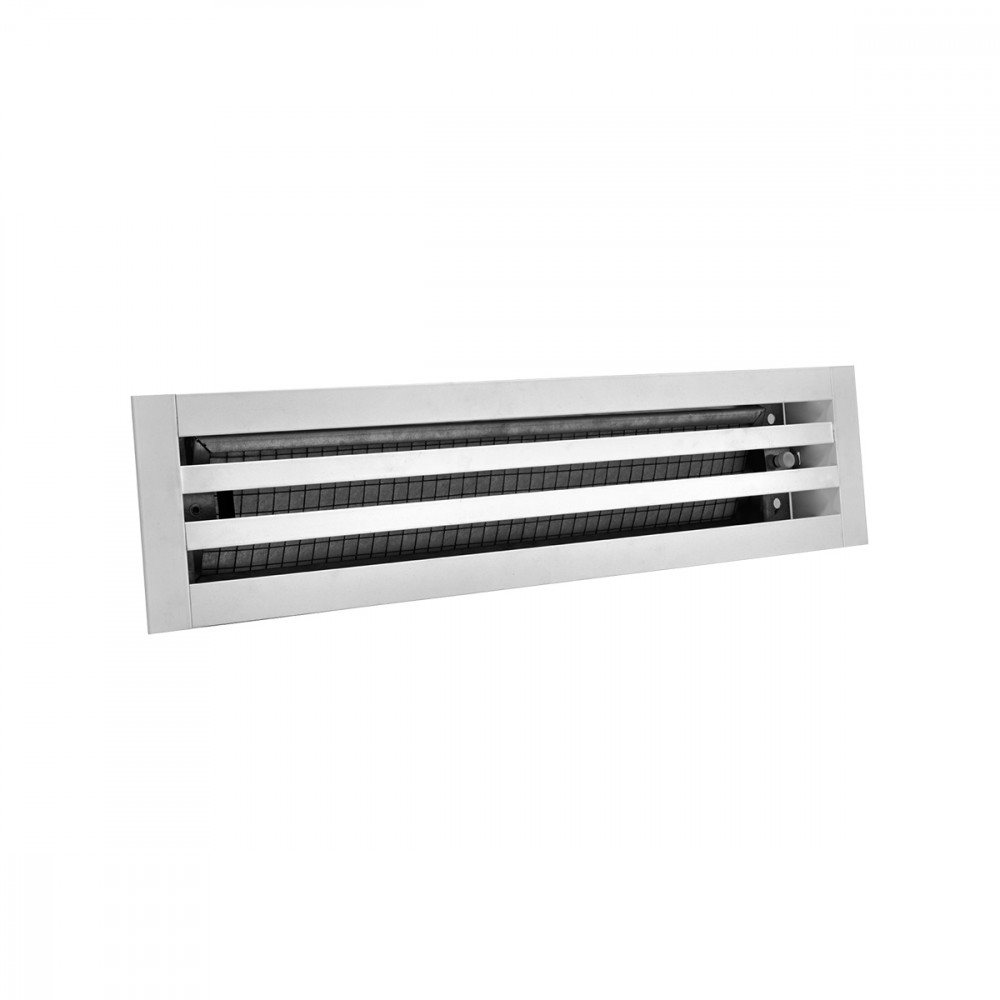

DLFFP

CARATTERISTICHE:
Diffusori lineari a feritoie portafiltro.
COSTRUZIONE:
Alluminio anodizzato estruso.
IMPIEGO:
A soffitto, in mandata e ripresa.
Altezza di installazione: 2,5 - 3,1 m.
FISSAGGIO:
• Mediante viti frontali.
• Con staffa interna mobile.
ACCESSORI:
• Plenum di raccordo in acciaio zincato con isolamento.

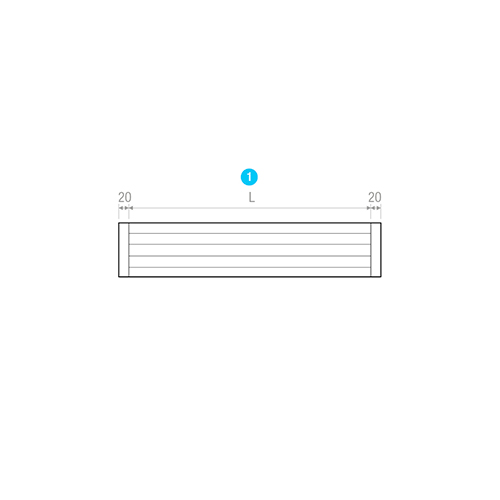

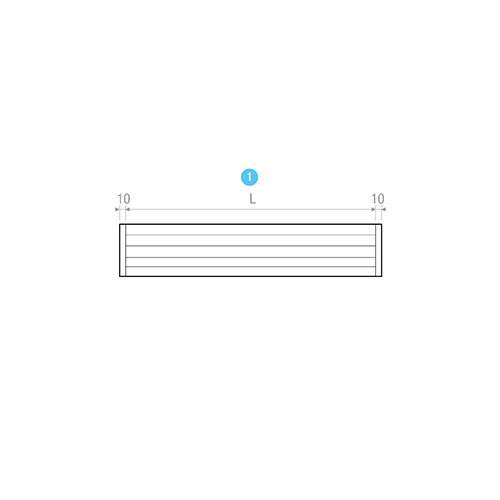

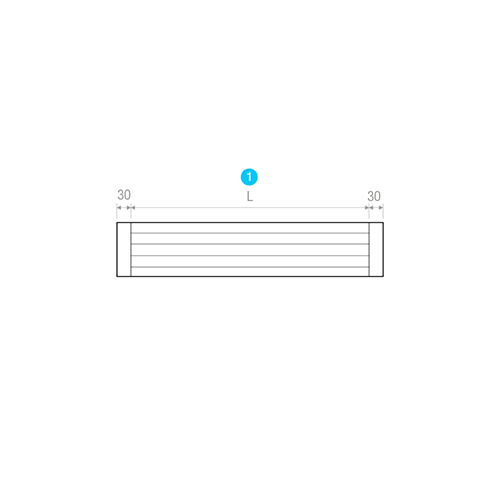

Dimensioni
Scelta e dimensionamento
DLFFP

Mod.

Ak [m2]

Q [m3/h]

LWA [dB(A)]

Dpt [Pa]

min

max

min

max

min

max

DLFFP3 1000

0,02149

140

380

17

41

10

50

DLFFP4 1000

0,02868

180

510

17

42

10

50

DLFFP5 1000

0,03588

230

640

18

42

10

50

Accessori e configurazioni

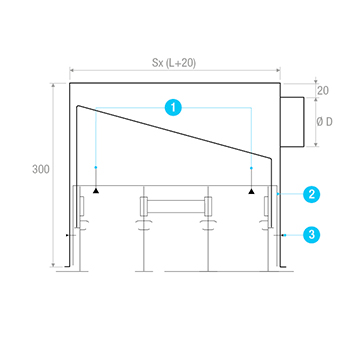

PDL2

1= Viti di fissaggio

2= Staffa di fissaggio cavalletto

3= Vite

Fissaggio al plenum con staffe CVL cavalletti

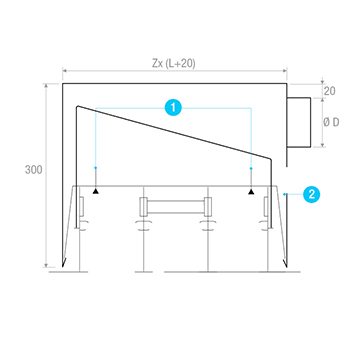

PDL3

1= Viti di fissaggio

2= Staffa di fissaggio inclinata cavalletto

Fissaggio al plenum con staffe inclinate CVL cavalletti

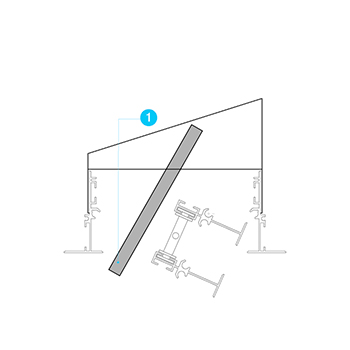

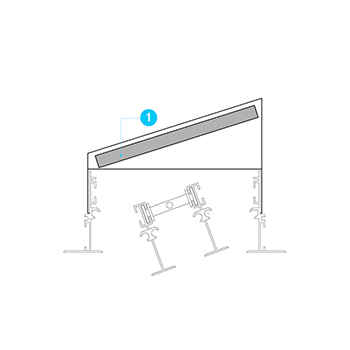

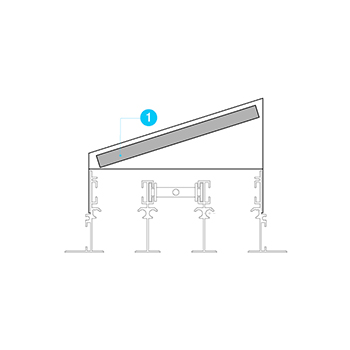

Istruzioni

DLFFP

1= Filtro



DLFFP

1= Filtro



DLFFP

1= Filtro



CVL

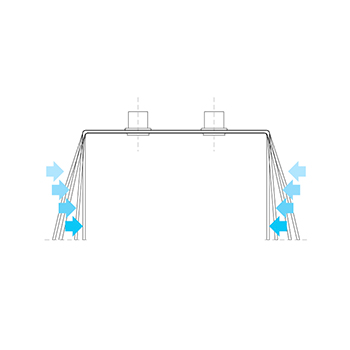

Modifica configurazione CVL da PDL 3 a PDL 2 con pressione delle dita


Testo per capitolato

DIFFUSORE LINEARE IN ALLUMINIO A FERITOIE PORTAFILTRO

COSTRUZIONE:
Alluminio anodizzato estruso.
IMPIEGO:
A soffitto, in mandata e ripresa. Altezza di installazione: 2,5 - 3,1 m.
FISSAGGIO:
• Mediante viti frontali.
• Con staffa interna mobile.
ACCESSORI:
• Plenum di raccordo in acciaio zincato con isolamento.
MODELLO: DLFFP**/*** (n.feritorie-lunghezza mm)
