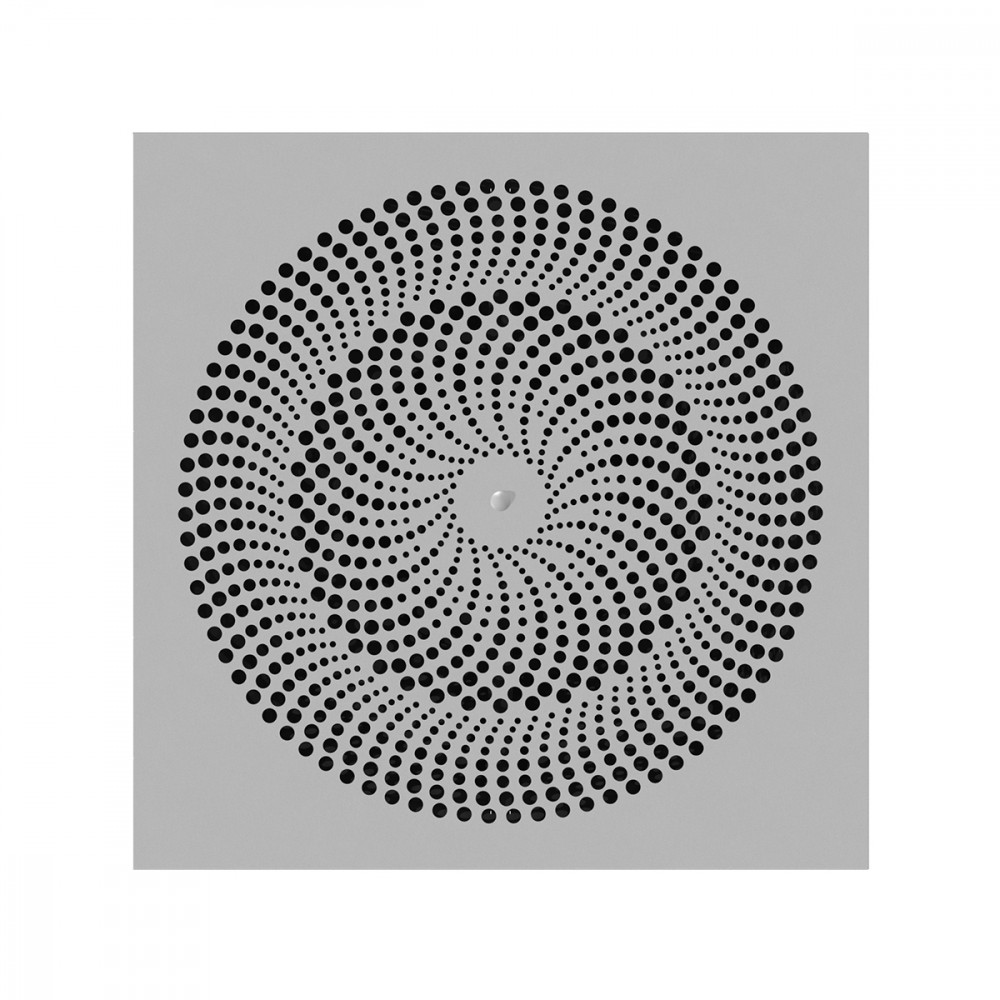

DIC1

CARATTERISTICHE:

Diffusore a pannello del tipo ad impulsi con alta capacità induttiva.

COSTRUZIONE:

Acciaio verniciato bianco RAL 9010.

IMPIEGO:

A soffitto in mandata.
Altezza di installazione 2,7 - 4,1 m.

FISSAGGIO:

Fissaggio con viti laterali o a mezzo di vite centrale su ponte di montaggio.

ACCESSORI:

• Plenum in acciaio zincato standard o isolato, con o senza rete equalizzatrice, serranda di taratura e ponte di montaggio.

Dimensioni

DIC1

MISURE

A= Tipo

Scelta e dimensionamento

Modello - Mode / Modèle Modell / Modelo	P [m³/h]		L_WA [dB(A)]		X_(0,20) [m]		Dp_t [Pa]
Modello - Mode / Modèle Modell / Modelo	min	max	min	max	min	max	min	max
01/12/0125	60	100	25	40	0,2	0,5	20	40
01/12/0160	110	190	25	40	1,9	2,7	20	40
01/12/0200	230	300	25	40	2,3	3,6	20	40
01/12/0250	300	375	25	40	2,2	2,9	20	40

Accessori e configurazioni

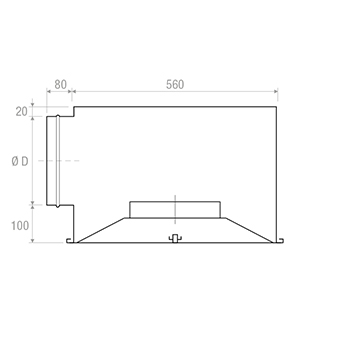

PQZ2

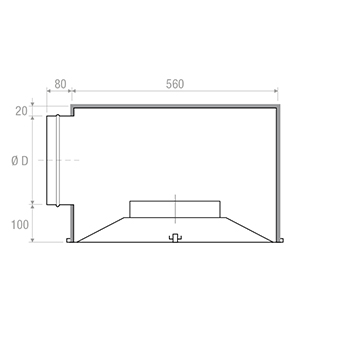

PQZI2

Testo per capitolato

DIFFUSORE IN ACCIAIO ZINCATO RAL 9010 DEL TIPO AD IMPULSI CON ALTA CAPACITÀ INDUTTIVA. DIMENSIONE ESTERNA 595X595 MM

COSTRUZIONE:
Acciaio verniciato bianco RAL 9010.
IMPIEGO:
A soffitto in mandata. Altezza di installazione: 2,7 - 4,1 m.
FISSAGGIO:
Fissaggio con viti laterali o a mezzo di vite centrale su ponte di montaggio.
ACCESSORI:
• Plenum in acciaio zincato standard o isolato, con o senza rete equalizzatrice, serranda di taratura e ponte di montaggio.
MODELLO: DIC1***
MISURA: 595 x 595 mm.
