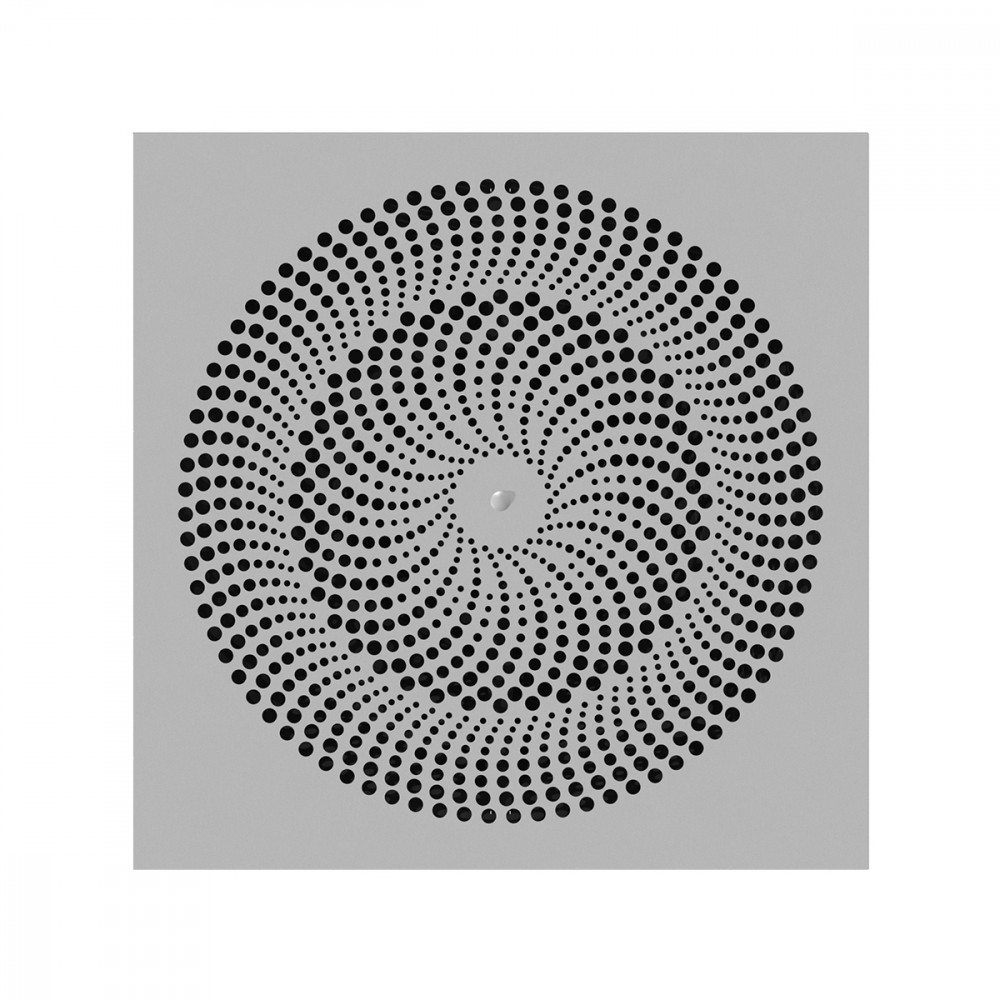

DIC1

MERKMALE:

Platten-Impuls-Luftdurchlässe mit hoher induktiver Kapazität.

AUSFÜHRUNG:

Weiß lackierter Stahl RAL 9010.

EINSATZBEREICH:

An der Decke, Zuluft Einbauhöhe: 2,7 - 4,1 m.

BEFESTIGUNG:

Befestigung seitlich oder in der Mitte mit Schraube/n auf Montagesteg.

ZUBEHÖR:

Anschlusskasten aus verzinktem Stahl, Standard oder isoliert, mit oder ohne Equalizer-Netz, Jalousieklappe und Montagesteg.

Abmessungen

DIC1

ABMESSUNGEN

A= Typ

Auswahl und Bemessung

Mod.	P [m3/h]		LWA [dB(A)]		X(0,20) [m]		Dpt [Pa]
Mod.	min	max	min	max	min	max	min	max
01/12/0125	60	100	25	40	0,2	0,5	20	40
01/12/0160	110	190	25	40	1,9	2,7	20	40
01/12/0200	230	300	25	40	2,3	3,6	20	40
01/12/0250	300	375	25	40	2,2	2,9	20	40

Zubehör und Konfigurationen

PQZ2

PQZI2

Text für Spezifikationen

DIFFUSORE IN ACCIAIO ZINCATO RAL 9010 DEL TIPO AD IMPULSI CON ALTA CAPACITÀ INDUTTIVA. DIMENSIONE ESTERNA 595X595 MM

COSTRUZIONE:
Acciaio verniciato bianco RAL 9010.
IMPIEGO:
A soffitto in mandata. Altezza di installazione: 2,7 - 4,1 m.
FISSAGGIO:
Fissaggio con viti laterali o a mezzo di vite centrale su ponte di montaggio.
ACCESSORI:
• Plenum in acciaio zincato standard o isolato, con o senza rete equalizzatrice, serranda di taratura e ponte di montaggio.
MODELLO: DIC1***
MISURA: 595 x 595 mm.

Dokumentation herunterladen

DIC1
