DEESP
DEESPR
1= Lamiera forata smontabile

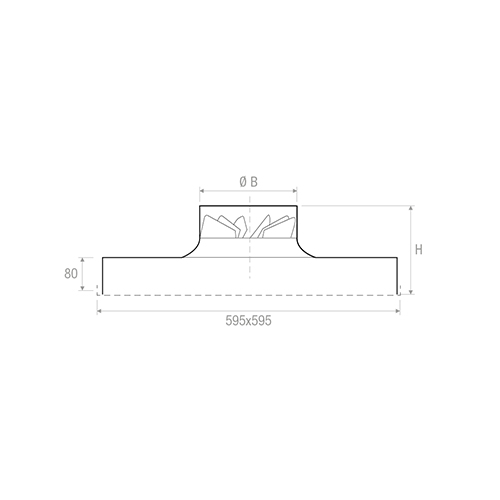

MISURE
Ø mm= Dimensioni nominali
Prodotti
DIFFUSORI
DEESP
CARATTERISTICHE:

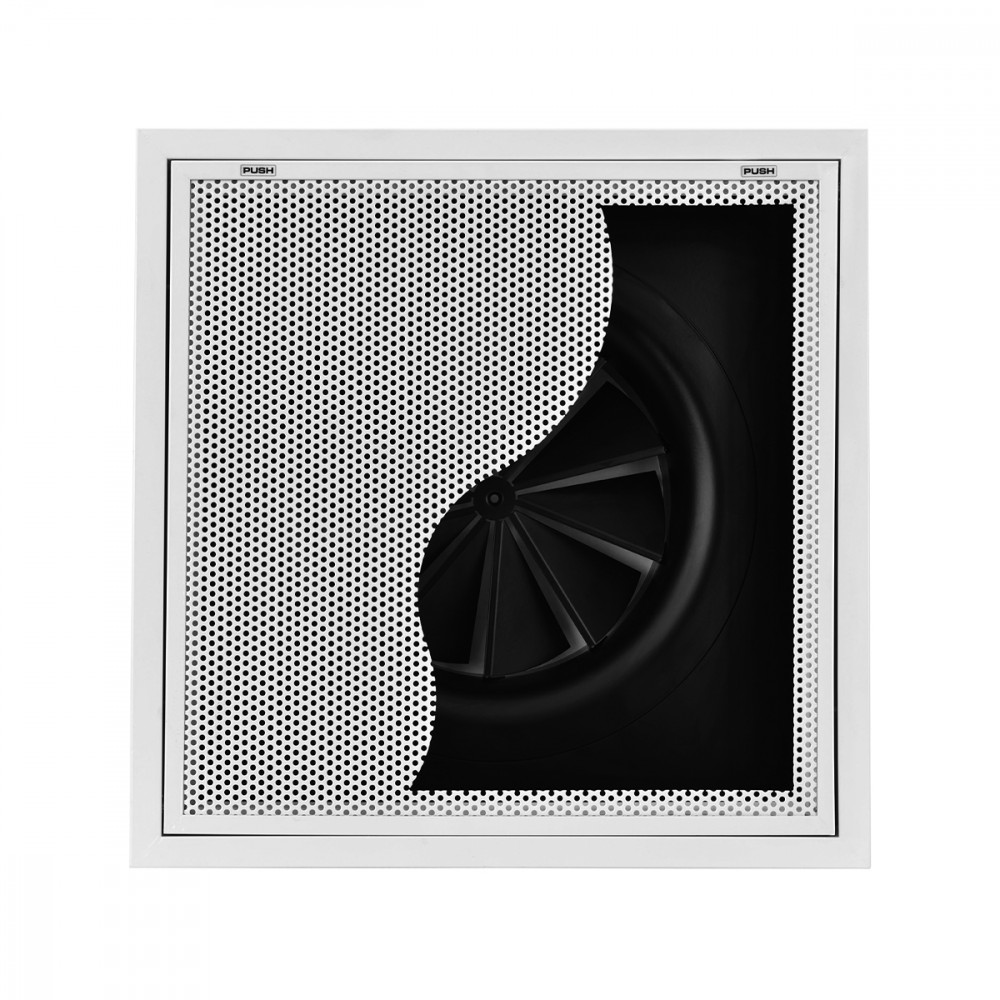

Diffusori circolari a geometria fissa ed effetto elicoidale su pannello con schermo in lamiera forata. COSTRUZIONE:
Schermo forellato in acciaio verniciato bianco RAL 9010.
Diffusore circolare nero RAL 9005. IMPIEGO:
A soffitto in mandata e ripresa.
Altezza di installazione: 2,8 – 3,2 m.
FISSAGGIO:
Fissaggio mediante viti sul collo del diffusore. ACCESSORI:
• Plenum di raccordo in acciaio zincato con isolamento e serranda di taratura. Dimensioni

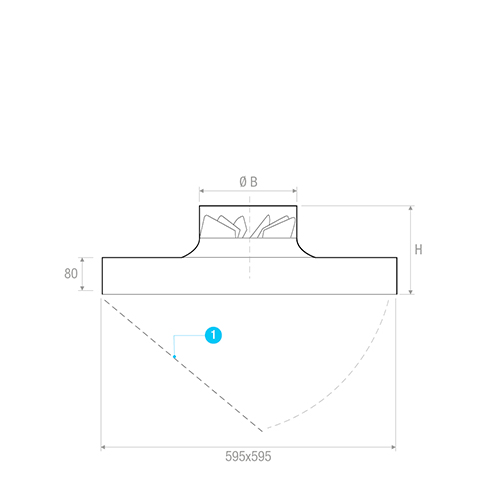

1= Lamiera forata smontabile

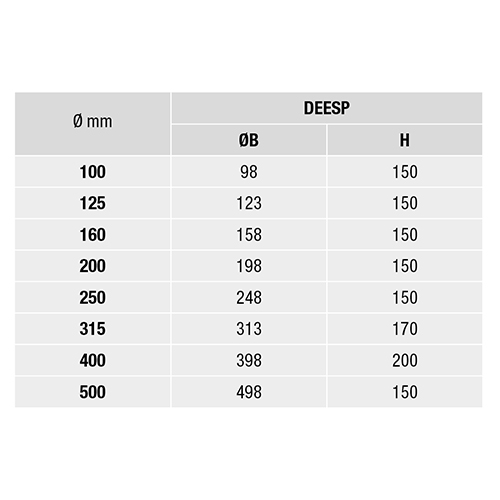

Ø mm= Dimensioni nominali
Scelta e dimensionamento
|
Mod. |
Ak [m2] |
Q [m3/h] |
LWA [dB(A)] |
X(0,25) [m] |
Dpt * [Pa] |
||||
|
min |
max |
min |
max |
min |
max |
min |
max |
||
|
DEESP 100 |
0,0155 |
60 |
130 |
36 |
61 |
0,92 |
1,54 |
10 |
50 |
|
DEESP 125 |
0,01978 |
80 |
170 |
31 |
55 |
1,03 |
1,71 |
10 |
50 |
|
DEESP 160 |
0,02737 |
110 |
240 |
27 |
51 |
1,14 |
1,94 |
10 |
50 |
|
DEESP 200 |
0,03833 |
150 |
330 |
23 |
48 |
1,26 |
2,15 |
10 |
50 |
|
DEESP 250 |
0,05545 |
220 |
480 |
23 |
48 |
1,44 |
2,44 |
10 |
50 |
|
DEESP 315 |
0,08341 |
330 |
720 |
25 |
49 |
1,66 |
2,81 |
10 |
50 |
|
DEESP 400 |
0,12966 |
510 |
1110 |
29 |
54 |
1,94 |
3,28 |
10 |
50 |
|
DEESP 500 |
0,19816 |
780 |
1700 |
38 |
63 |
2,28 |
3,86 |
10 |
50 |
* con serranda

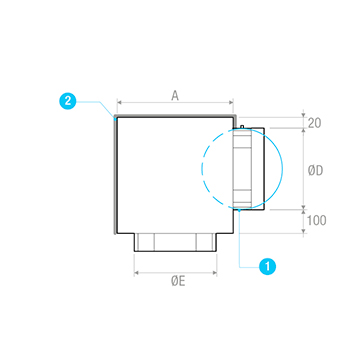

Accessori e configurazioni

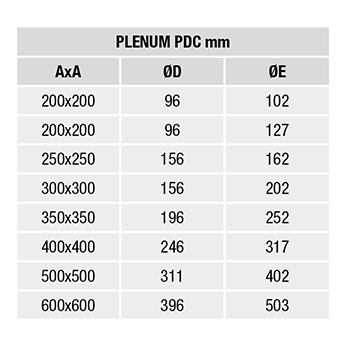

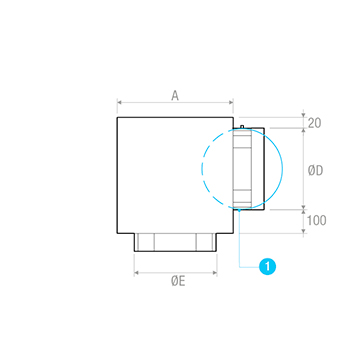

PDC
1= Serranda optional
PDCI
1= Serranda optional
2= Isolamento
MISURE

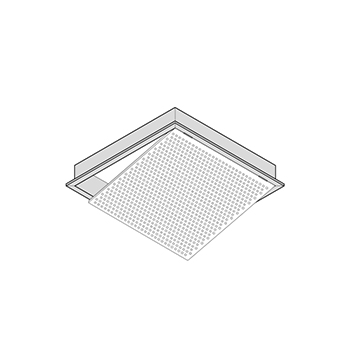

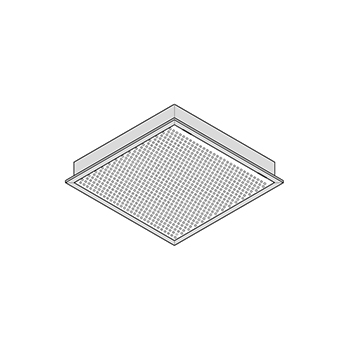

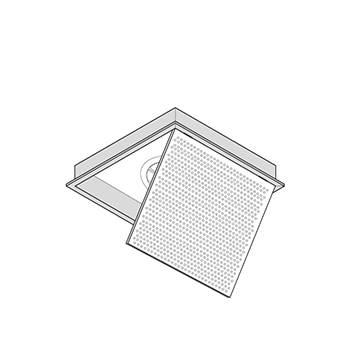

Istruzioni
DEESP
DEESP
DEESP
Testo per capitolato
DIFFUSORE CIRCOLARE IN ACCIAIO ZINCATO RAL9010 A GEOMETRIA FISSA ED EFFETTO ELICOIDALE CON SCHERMO IN LAMIERA FORATA, SU PANNELLO 595x595 MM.
COSTRUZIONE:
Schermo forellinato in acciaio verniciato bianco RAL 9010.
Diffusore circolare nero RAL 9005.
IMPIEGO:
A soffitto in mandata e ripresa. Altezza di installazione: 2,8 - 3,2 m
FISSAGGIO:
Fissaggio mediante viti sul collo del diffusore.
ACCESSORI:
• Plenum di raccordo in acciaio zincato con isolamento e serranda di taratura.
MODELLO: DEES**/***
