DEESP
DEESPR
1= Removable perforated plate
MEDIDAS
Ø mm= Dimensiones nominales
Productos
DIFUSIÓN
DEESP
CARACTERÍSTICAS:

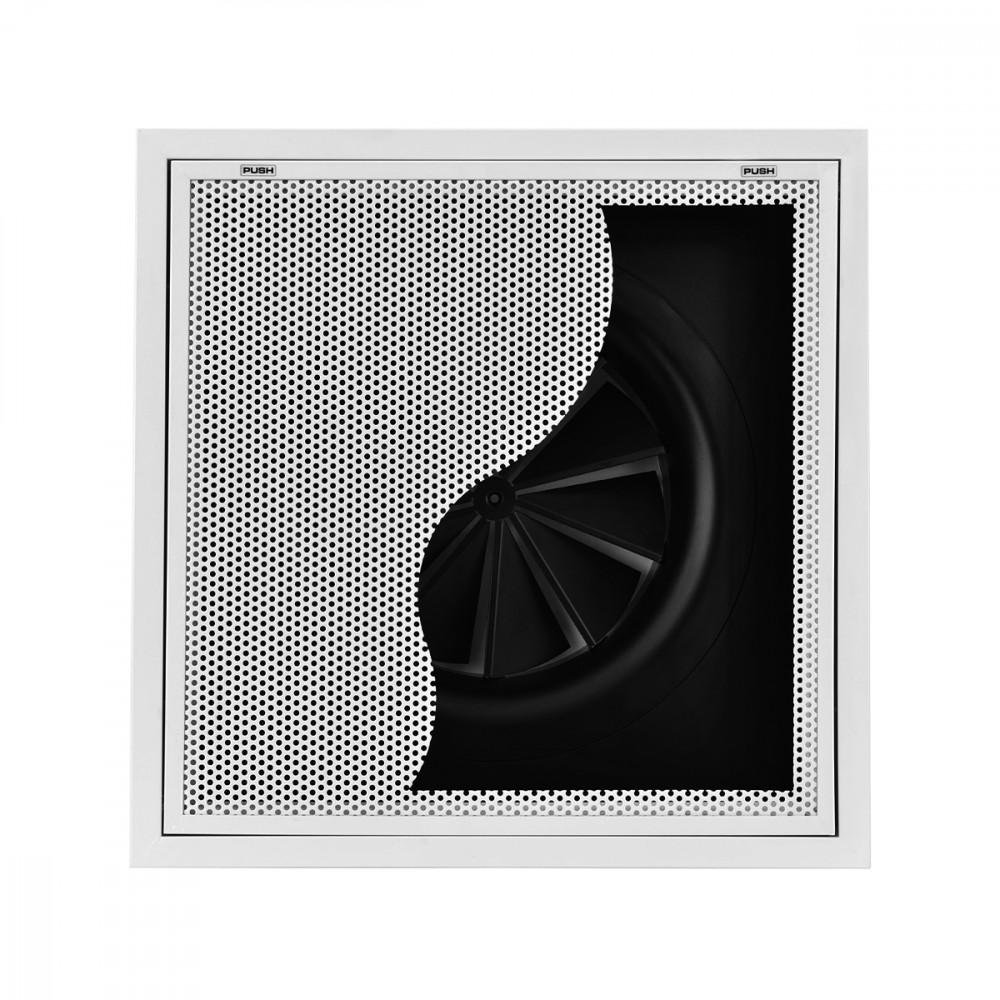

Difusores circulares de geometría fija y efecto helicoidal en panel con pantalla de chapa perforada.
ESTRUCTURA:
Pantalla perforada de acero barnizado blanco RAL 9010.
Difusor circular negro RAL 9005.
USO:
En techo, para impulsión y retorno. Altura de instalación: 2,8-3,2 m.
FIJACIÓN:
Fijación con tornillos en el cuello del difusor.
ACCESORIOS:
Plénum de conexión de acero galvanizado con aislamiento y compuerta de calibración.
Dimensiones
1= Removable perforated plate
Ø mm= Dimensiones nominales
elección y dimensiones
|
Mod. |
Ak [m2] |
Q [m3/h] |
LWA [dB(A)] |
X(0,25) [m] |
Dpt * [Pa] |
||||
|
min |
max |
min |
max |
min |
max |
min |
max |
||
|
DEESP 100 |
0,0155 |
60 |
130 |
36 |
61 |
0,92 |
1,54 |
10 |
50 |
|
DEESP 125 |
0,01978 |
80 |
170 |
31 |
55 |
1,03 |
1,71 |
10 |
50 |
|
DEESP 160 |
0,02737 |
110 |
240 |
27 |
51 |
1,14 |
1,94 |
10 |
50 |
|
DEESP 200 |
0,03833 |
150 |
330 |
23 |
48 |
1,26 |
2,15 |
10 |
50 |
|
DEESP 250 |
0,05545 |
220 |
480 |
23 |
48 |
1,44 |
2,44 |
10 |
50 |
|
DEESP 315 |
0,08341 |
330 |
720 |
25 |
49 |
1,66 |
2,81 |
10 |
50 |
|
DEESP 400 |
0,12966 |
510 |
1110 |
29 |
54 |
1,94 |
3,28 |
10 |
50 |
|
DEESP 500 |
0,19816 |
780 |
1700 |
38 |
63 |
2,28 |
3,86 |
10 |
50 |
* con compuerta
Accesorios y configuración
PDC
1= Compuerta opcional
PDCI
1= Compuerta opcional 2= Aislamiento
MEDIDAS
Instrucciones
DEESP
DEESP
DEESP
Texto de las características
DIFUSOR CIRCULAR DE ACERO GALVANIZADO RAL9010 CON FORMA FIJA Y EFECTO HELICOIDAL CON PANTALLA DE PLANCHA PERFORADA, EN PANEL 595x595 MM.
CONSTRUCCIÓN:
Pantalla perforada de acero pintado blanco RAL 9010.
Difusor circular negro RAL 9005.
EMPLEO:
En el techo, de envío y recuperación. Altura de instalación: 2,8 - 3,2 m
FIJACIÓN:
Fijación con tornillos en el cuello del difusor.
ACCESORIOS:
• Cámara de empalme de acero galvanizado con aislamiento y compuerta de calibración.
MODELO: DEES**/***
