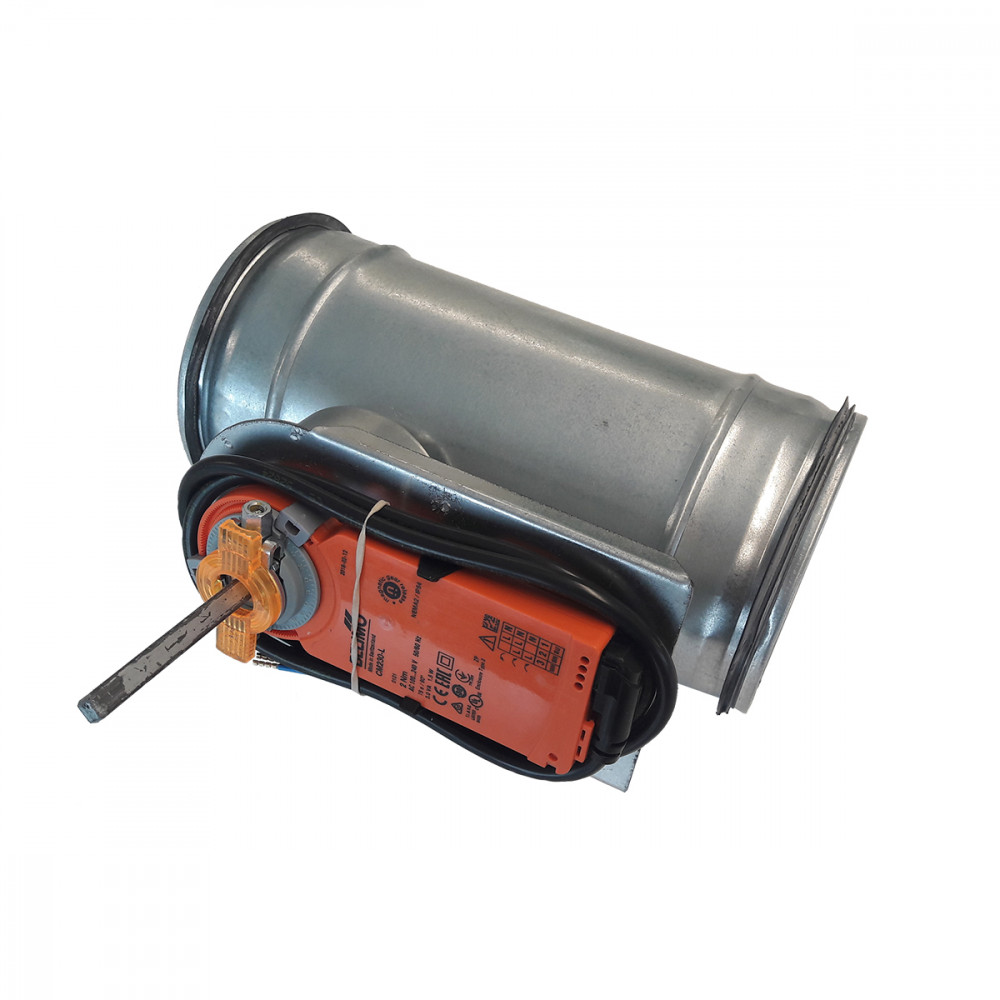

DBS

CARACTERÍSTICAS:

Compuerta circular de cierre estanca certificada en clase 4 conforme a norma EN 1751.

ESTRUCTURA:

Caja de acero galvanizado.
Pala de acero galvanizado con junta estanca.

ACCIONAMIENTO:

Preparado para mando manual o servomotor.

FIJACIÓN:

De encaje con junta de estanqueidad.

DESCRIPCIONES ARTÍCULO:

DBSP: compuerta circular con pivote para servomando (estándar).
DBSC: compuerta circular con control manual.

Dimensiones

DBSC

Vista isométrica

DBSP

Vista isométrica

elección y dimensiones

DBS

Mod.	A1 [m2]	v [m/s]		Q [m3/h]		Dp (ꭤ=40°) [Pa]		LWA (ꭤ=40°) [dB(A)]
Mod.	A1 [m2]	min	max	min	max	min	max	min	max
DBS80	0,0050	3	6	55	110	51	205	41	57
DBS100	0,0079	3	6	80	170	51	205	42	58
DBS125	0,0123	3	6	130	270	51	205	43	58
DBS150	0,0176	3	6	190	380	51	205	44	58
DBS160	0,0201	3	6	220	430	51	205	44	58
DBS200	0,0314	3	6	340	680	51	205	45	61
DBS250	0,0491	3	6	530	1060	51	205	46	61
DBS315	0,0779	3	6	840	1680	51	205	47	61
DBS355	0,0990	3	6	1070	2140	51	205	47	61
DBS400	0,1257	3	6	1360	2710	51	205	48	62

Instrucciones

MANDO MANUAL

Código: CM 10/T

Texto de las características

DBSC

BARRERA CIRCULAR DE INTERCEPTACIÓN CON CAJA DE ACERO GALVANIZADO, PALA DE ACERO GALVANIZADO CON JUNTA DE SELLADO.
CERTIFICADA EN CLASE 4 A NORMA EN 1751

ACCIONAMIENTO:
Control manual.
FIJACIÓN:
Por acoplamiento con juntas de sellado.

DBSP

BARRERA CIRCULAR DE INTERCEPTACIÓN CON CAJA DE ACERO GALVANIZADO, PALA DE ACERO GALVANIZADO CON JUNTA DE SELLADO.

ACCIONAMIENTO:
Con predisposición para servomotor.
FIJACIÓN:
Por acoplamiento con juntas de sellado.
