DBS

MERKMALE:

Runde Absperrklappe der Luftdichtigkeitsklasse 4 nach Norm EN 1751.

AUSFÜHRUNG:

Gehäuse aus verzinktem Stahl.
Klappenblatt aus verzinktem Stahl mit Dichtung.

ANTRIEB:

Handsteuerung oder Stellantrieb.

BEFESTIGUNG:

Steckbar mit Dichtungen.

ARTIKELBESCHREIBUNG:

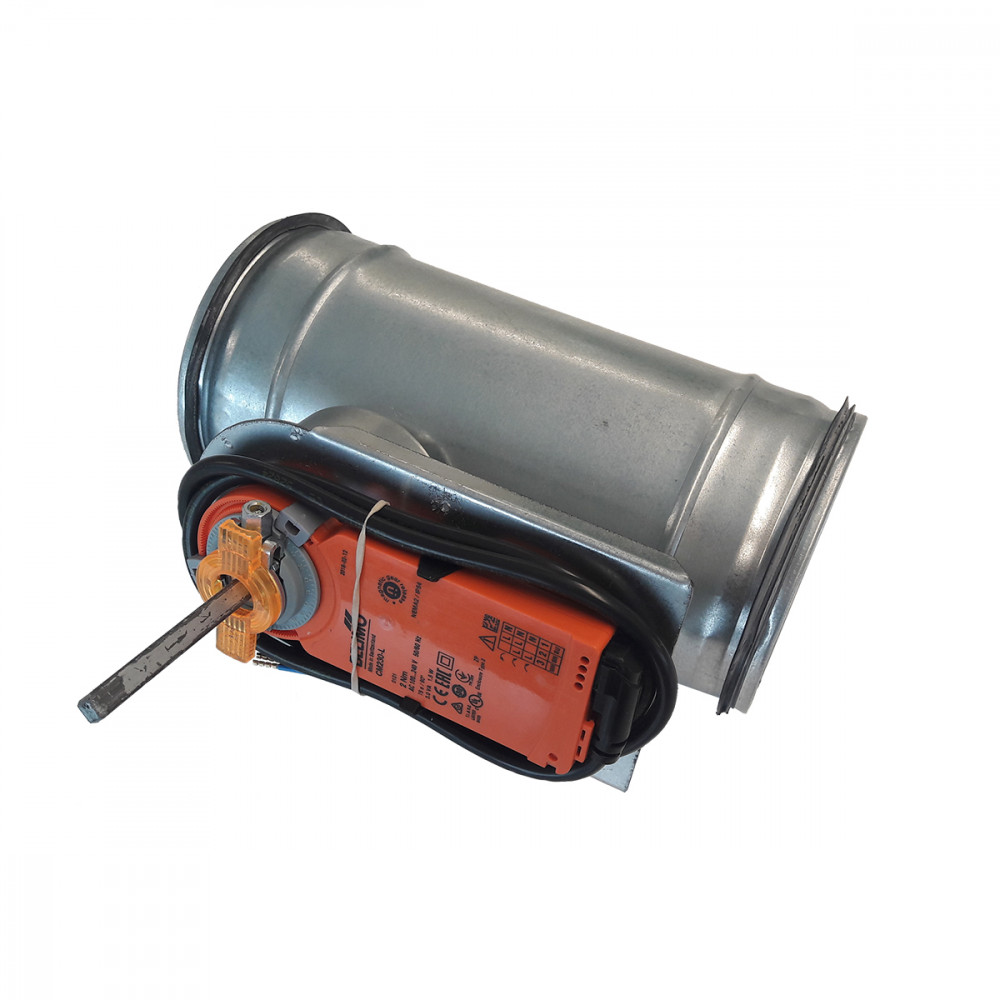

DBSP: runde Absperrklappe mit Stift für den Stellantrieb (Standard).
DBSC: runde Absperrklappe mit Handsteuerung.

Abmessungen

DBSC

Isometrische Perspektive

DBSP

Isometrische Perspektive

Auswahl und Bemessung

Mod.	A1 [m2]	v [m/s]		Q [m3/h]		Dp (ꭤ=40°) [Pa]		LWA (ꭤ=40°) [dB(A)]
Mod.	A1 [m2]	min	max	min	max	min	max	min	max
DBS80	0,0050	3	6	55	110	51	205	41	57
DBS100	0,0079	3	6	80	170	51	205	42	58
DBS125	0,0123	3	6	130	270	51	205	43	58
DBS150	0,0176	3	6	190	380	51	205	44	58
DBS160	0,0201	3	6	220	430	51	205	44	58
DBS200	0,0314	3	6	340	680	51	205	45	61
DBS250	0,0491	3	6	530	1060	51	205	46	61
DBS315	0,0779	3	6	840	1680	51	205	47	61
DBS355	0,0990	3	6	1070	2140	51	205	47	61
DBS400	0,1257	3	6	1360	2710	51	205	48	62

Anweisungen

HANDSTEUERUNG

Code: CM 10/T

Text für Spezifikationen

DBSC
SERRANDA CIRCOLARE DI INTERCETTAZIONE CON CASSA IN ACCIAIO ZINCATO, PALA IN ACCIAIO ZINCATO CON GUARNIZIONE A TENUTA.
CERTIFICATA IN CLASSE 4 A NORMA EN 1751

AZIONAMENTO:
Comando manuale.
FISSAGGIO:
Ad innesto con guarnizioni di tenuta.

DBSP
SERRANDA CIRCOLARE DI INTERCETTAZIONE CON CASSA IN ACCIAIO ZINCATO, PALA IN ACCIAIO ZINCATO CON GUARNIZIONE A TENUTA.

AZIONAMENTO:
Predisposizione per servomotore.
FISSAGGIO:
Ad innesto con guarnizioni di tenuta.
