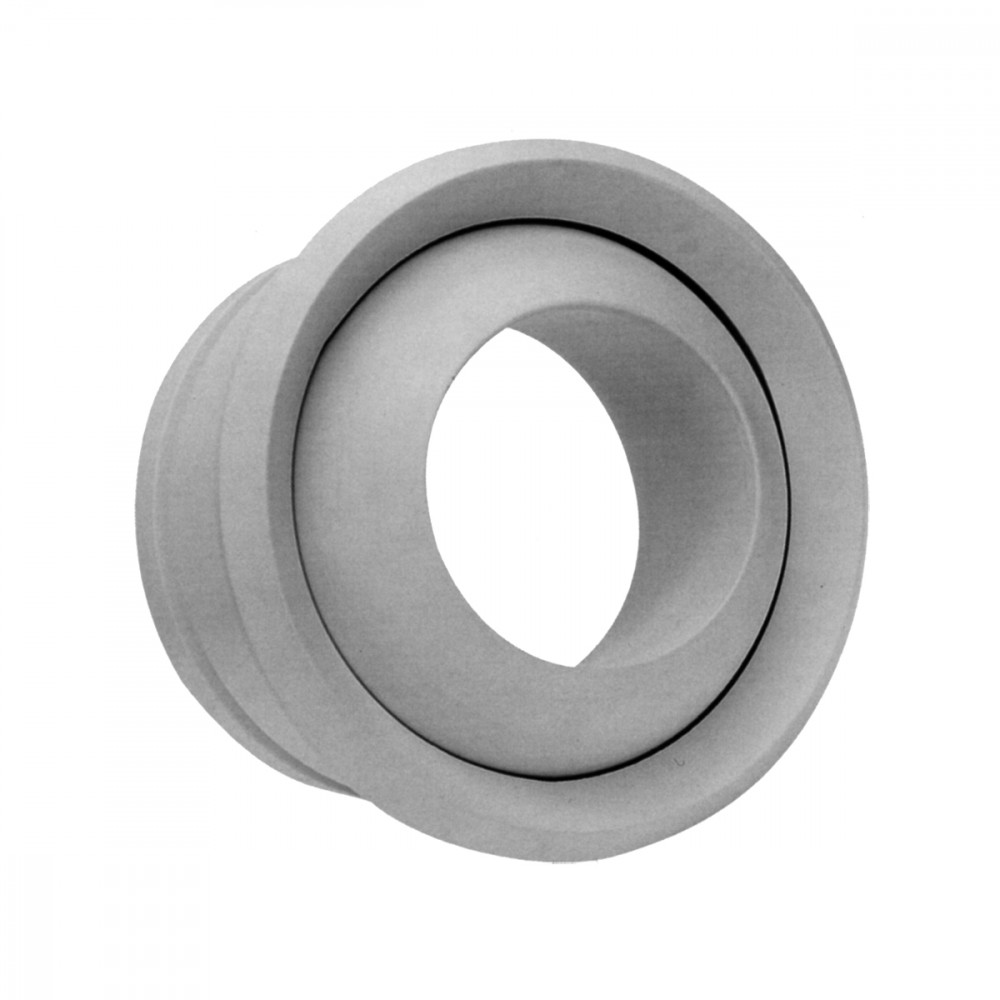

DUC

CARACTERÍSTICAS:

Difusores de boquilla de largo alcance orientables con un ángulo máximo de 30°.

ESTRUCTURA:

De aleación de aluminio con pintura blanca RAL 9010 en el frontal y junta estanca especial entre el elemento esférico y el bastidor externo.

USO:

En techo o pared, para impulsión.
Altura de instalación: 2,4-11,5 m.

FIJACIÓN:

Fijación mediante tornillos ocultos en el frontal una vez desmontada la parte a la vista.

Dimensiones

DUC

elección y dimensiones

DUC

Mod.	Ak [m2]	Q [m3/h]		LWA [dB(A)]		X(0,25) [m]		Dpt [Pa]
Mod.	Ak [m2]	min	max	min	max	min	max	min	max
DUC 125	0,01227	40	100	<20	<20	6,7	16,6	10	50
DUC 160	0,02011	80	170	<20	21	9,9	21	10	50
DUC 200	0,03142	130	280	<20	24	12,4	26,5	10	50
DUC 250	0,04909	210	470	<20	27	15,3	34	10	50
DUC 315	0,07793	350	790	<20	30	19,4	43,4	10	50
DUC 350	0,09621	450	1000	<20	31	21,9	48,4	10	50
DUC 400	0,12566	600	1350	<20	33	24,9	55,7	10	50
DUC 450	0,15904	790	1760	<20	34	28,5	63,1	10	50

Texto de las características

DIFUSOR TIPO BOQUILLA DE ALUMINIO RAL9010, DE LARGA CAPACIDAD ORIENTABLE CON UN ÁNGULO MÁXIMO DE 30°

CONSTRUCCIÓN:
En aleación de aluminio con pintura blanca RAL 9010 de la parte frontal y junta especial de sellado entre elemento esférico y estructura externa.
EMPLEO:
De techo o de pared, de envío. Altura de instalación: 2,4 - 11,5 m
FIJACIÓN:
Fijación por medio de tornillos abatibles en la parte frontal
MODELO: DUC***
