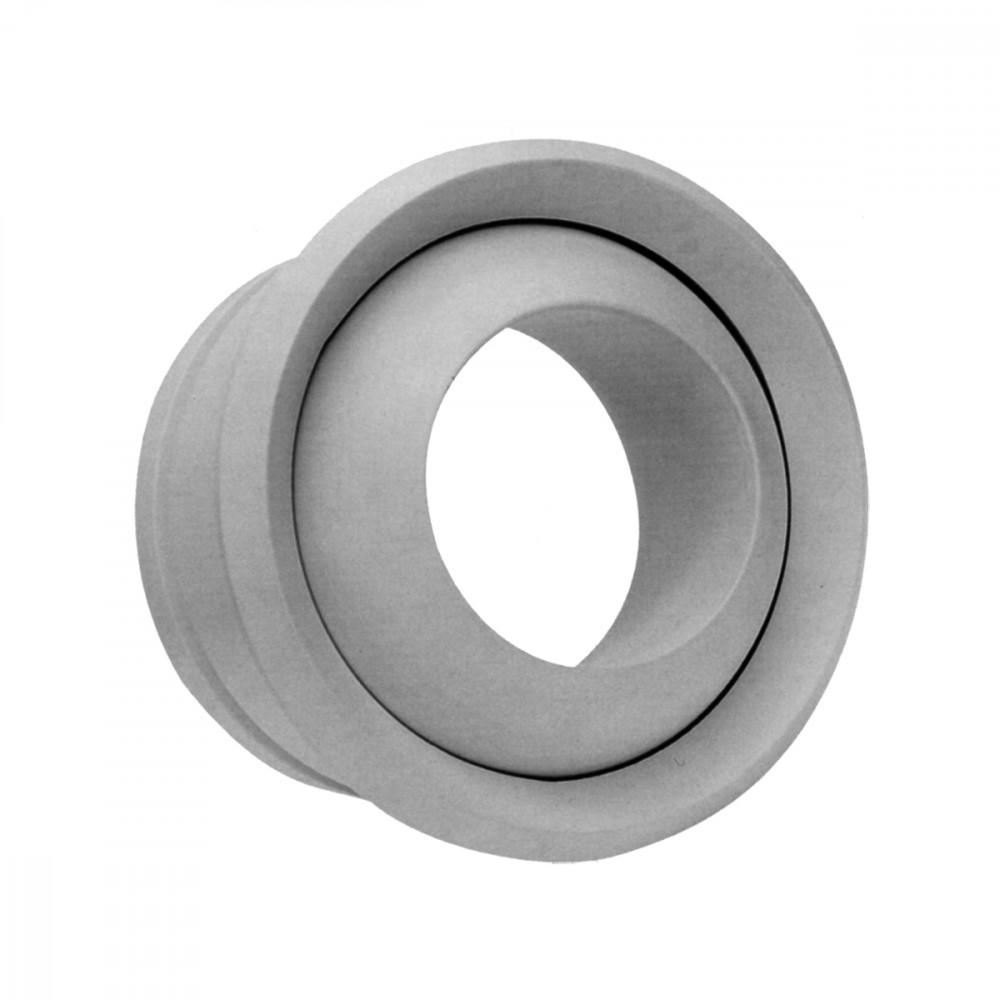

DUC

MERKMALE:

Orientierbarer Weitwurfdüse mit einem Winkel von max. 30°.

AUSFÜHRUNG:

Weiß lackierte (RAL 9010) Aluminiumlegierung des vorderen Elements und Spezialdichtung zwischen Rundelement und Außenrahmen.

EINSATZBEREICH:

An der Decke oder an der Wand, für Zuluft.
Einbauhöhe: 2,4-11,5 m.

BEFESTIGUNG:

Befestigung durch verdeckte Schrauben an der Frontplatte nach Abmontieren des Sichtteils.

Abmessungen

DUC

Auswahl und Bemessung

Mod.	Ak [m2]	Q [m3/h]		LWA [dB(A)]		X(0,25) [m]		Dpt [Pa]
Mod.	Ak [m2]	min	max	min	max	min	max	min	max
DUC 125	0,01227	40	100	<20	<20	6,7	16,6	10	50
DUC 160	0,02011	80	170	<20	21	9,9	21	10	50
DUC 200	0,03142	130	280	<20	24	12,4	26,5	10	50
DUC 250	0,04909	210	470	<20	27	15,3	34	10	50
DUC 315	0,07793	350	790	<20	30	19,4	43,4	10	50
DUC 350	0,09621	450	1000	<20	31	21,9	48,4	10	50
DUC 400	0,12566	600	1350	<20	33	24,9	55,7	10	50
DUC 450	0,15904	790	1760	<20	34	28,5	63,1	10	50

Text für Spezifikationen

DIFFUSORE A UGELLO IN ALLUMINIO RAL9010, A LUNGA GITTATA ORIENTABILE CON UN ANGOLO MASSIMO DI 30°

COSTRUZIONE:
In lega di alluminio con verniciatura bianca RAL 9010 del frontale e speciale guarnizione a tenuta tra elemento sferico e telaio esterno.
IMPIEGO:
A soffitto o a parete in mandata. Altezza di installazione: 2,4 - 11,5 m
FISSAGGIO:
Fissaggio a mezzo di viti a scomparsa sul frontale una volta
MODELLO: DUC***
