REGULATION

SSZC100

CHARACTERISTICS:

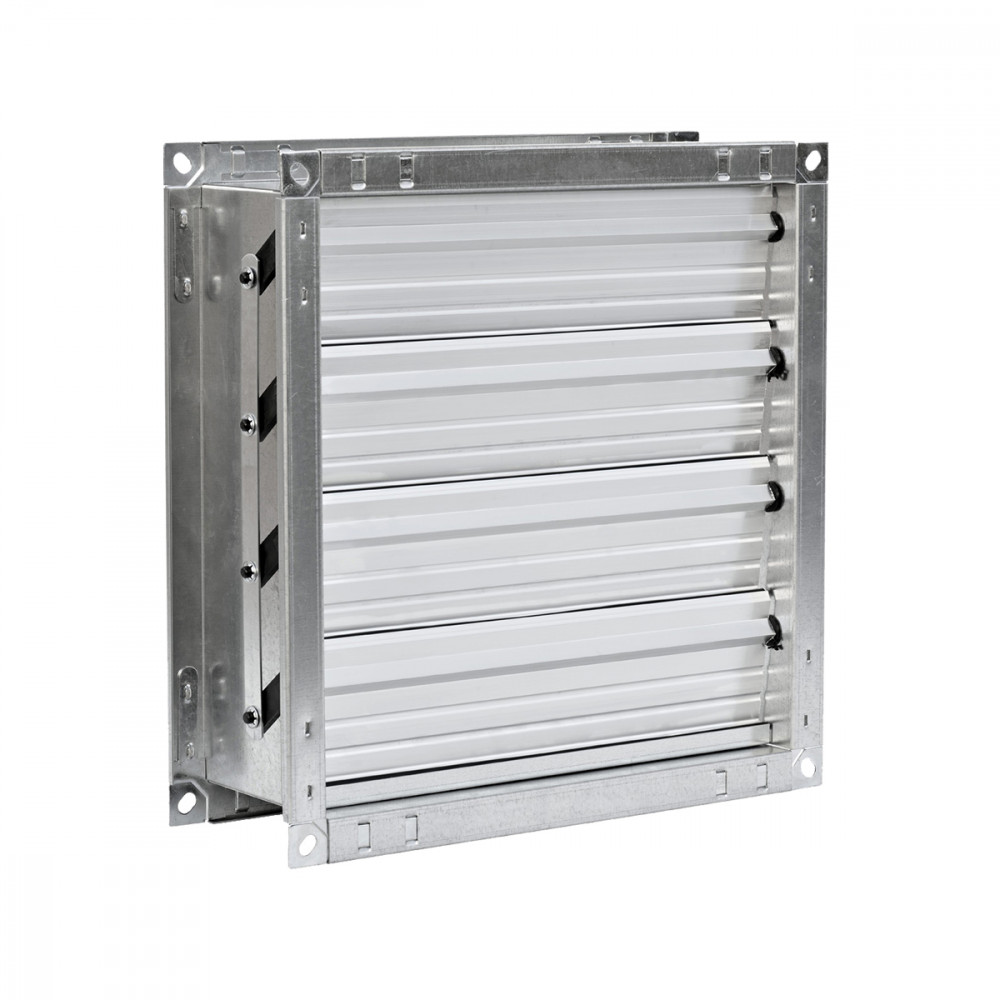

Duct overpressure dampers 100 mm pitch.
CONSTRUCTION:
Galvanized steel frame. Extruded aluminium blades.
FIXING:
By bolts on flanges corners.
Dimensions
CHOICE AND SIZING

Mod.

A1 [m2]

v [m/s]

Q [m3/h]

Dp [Pa]

LWA [dB(A)]

min

max

min

max

min

max

min

max

SSZC100 400x210

0,0840

4,9

7,8

1490

2350

40

120

41

46

SSZC100 600x210

0,1260

4,7

7,4

2130

3360

40

120

42

47

SSZC100 800x210

0,1680

4,5

7,1

2740

4320

40

120

42

47

SSZC100 1000x210

0,2100

4,4

6,9

3330

5250

40

120

42

48

SSZC100 1200x210

0,2520

4,3

6,8

3910

6160

40

120

42

48

SSZC100 1400x210

0,2940

4,2

6,7

4480

7050

40

120

43

48

SSZC100 400x410

0,1640

4,5

7,2

2680

4230

40

120

42

47

SSZC100 600x410 - 400x610

0,2460

4,3

6,8

3830

6030

40

120

42

48

SSZC100 800x410 - 400x810

0,3280

4,2

6,6

4930

7760

40

120

43

48

SSZC100 1000x410 - 400x1010

0,4100

4,1

6,4

5990

9440

40

120

43

48

SSZC100 1200x410

0,4920

4

6,3

7030

11070

40

120

43

48

SSZC100 1400x410

0,5740

3,9

6,1

8040

12680

40

120

43

49

SSZC100 1600x410

0,6560

3,8

6

9040

14250

40

120

44

49

SSZC100 600x610

0,3660

4,1

6,5

5420

8550

40

120

43

48

SSZC100 800x610 - 600x810

0,4880

4

6,3

6980

11000

40

120

43

48

SSZC100 1000x610 - 600x1010

0,6100

3,9

6,1

8480

13370

40

120

43

49

SSZC100 1200x610

0,7320

3,8

6

9950

15690

40

120

44

49

SSZC100 1400x610

0,8540

3,7

5,8

11390

17960

40

120

44

49

SSZC100 1600x610

0,9760

3,6

5,7

12810

20190

40

120

44

49

SSZC100 800x810

0,6480

3,8

6

8950

14100

40

120

44

49

SSZC100 1000x810 - 800x1010

0,8100

3,7

5,9

10880

17140

40

120

44

49

SSZC100 1200x810

0,9720

3,6

5,7

12760

20110

40

120

44

49

SSZC100 1400x810

1,1340

3,6

5,6

14610

23020

40

120

44

49

SSZC100 1600x810

1,2960

3,5

5,5

16420

25880

40

120

44

50

SSZC100 1000x1010

1,0100

3,6

5,7

13200

20800

40

120

44

49

SSZC100 1200x1010

1,2120

3,6

5,6

15490

24400

40

120

44

50

SSZC100 1400x1010

1,4140

3,5

5,5

17730

27930

40

120

44

50

SSZC100 1600x1010

1,6160

3,4

5,4

19930

31400

40

120

45

50

Specifications text

DUCT OVERPRESSURE DAMPER WITH GALVANISED SHEET STELL FRAME, EXTRUDED ALUMINIUM BLADES WITH GASKET, 100 MM PITCH

INSTALLATION:
By means of bolts at the corners of the flanges.
