CARATTERISTICHE:

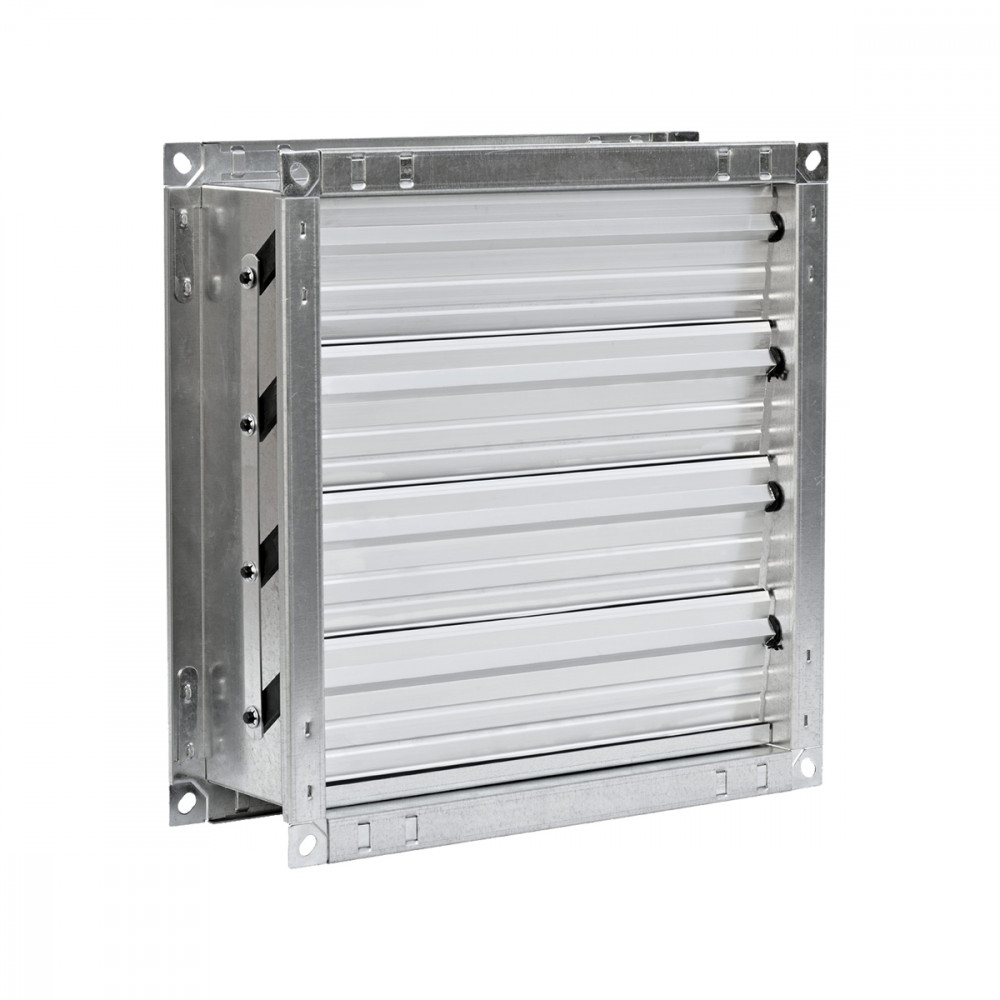

Serranda di sovrapressione da canale passo 100 mm.

COSTRUZIONE:

Telaio in lamiera di acciaio zincato. Alette in alluminio estruso.

FISSAGGIO:

Mediante bulloni agli angoli delle flange.

Dimensioni

SSZC100

Blade with conjugate operation +30%

SSZC10080+10%

Alette coniugate +30%

SSZC100

Battute di serie come da foto
Guarnizione continua antirumore prezzo + 15%

Scelta e dimensionamento

SSZC100

Mod.	A1 [m2]	v [m/s]		Q [m3/h]		Dp [Pa]		LWA [dB(A)]
Mod.	A1 [m2]	min	max	min	max	min	max	min	max
SSZC100 400x210	0,0840	4,9	7,8	1490	2350	40	120	41	46
SSZC100 600x210	0,1260	4,7	7,4	2130	3360	40	120	42	47
SSZC100 800x210	0,1680	4,5	7,1	2740	4320	40	120	42	47
SSZC100 1000x210	0,2100	4,4	6,9	3330	5250	40	120	42	48
SSZC100 1200x210	0,2520	4,3	6,8	3910	6160	40	120	42	48
SSZC100 1400x210	0,2940	4,2	6,7	4480	7050	40	120	43	48
SSZC100 400x410	0,1640	4,5	7,2	2680	4230	40	120	42	47
SSZC100 600x410 - 400x610	0,2460	4,3	6,8	3830	6030	40	120	42	48
SSZC100 800x410 - 400x810	0,3280	4,2	6,6	4930	7760	40	120	43	48
SSZC100 1000x410 - 400x1010	0,4100	4,1	6,4	5990	9440	40	120	43	48
SSZC100 1200x410	0,4920	4	6,3	7030	11070	40	120	43	48
SSZC100 1400x410	0,5740	3,9	6,1	8040	12680	40	120	43	49
SSZC100 1600x410	0,6560	3,8	6	9040	14250	40	120	44	49
SSZC100 600x610	0,3660	4,1	6,5	5420	8550	40	120	43	48
SSZC100 800x610 - 600x810	0,4880	4	6,3	6980	11000	40	120	43	48
SSZC100 1000x610 - 600x1010	0,6100	3,9	6,1	8480	13370	40	120	43	49
SSZC100 1200x610	0,7320	3,8	6	9950	15690	40	120	44	49
SSZC100 1400x610	0,8540	3,7	5,8	11390	17960	40	120	44	49
SSZC100 1600x610	0,9760	3,6	5,7	12810	20190	40	120	44	49
SSZC100 800x810	0,6480	3,8	6	8950	14100	40	120	44	49
SSZC100 1000x810 - 800x1010	0,8100	3,7	5,9	10880	17140	40	120	44	49
SSZC100 1200x810	0,9720	3,6	5,7	12760	20110	40	120	44	49
SSZC100 1400x810	1,1340	3,6	5,6	14610	23020	40	120	44	49
SSZC100 1600x810	1,2960	3,5	5,5	16420	25880	40	120	44	50
SSZC100 1000x1010	1,0100	3,6	5,7	13200	20800	40	120	44	49
SSZC100 1200x1010	1,2120	3,6	5,6	15490	24400	40	120	44	50
SSZC100 1400x1010	1,4140	3,5	5,5	17730	27930	40	120	44	50
SSZC100 1600x1010	1,6160	3,4	5,4	19930	31400	40	120	45	50

Testo per capitolato

SERRANDA DI SOVRAPRESSIONE DA CANALE CON TELAIO IN LAMIERA DI ACCIAIO ZINCATO, ALETTE IN ALLUMINIO ESTRUSO CON GUARNIZIONE, PASSO 100 MM

FISSAGGIO:
Mediante bulloni agli angoli delle flange.
