Brofer - SSIA

Dimensions

SSIE

Expulsion 1= Hole dimension 2= Accessories on request: anti-noise PVC gasket

SSIA

Aspiration 1= Hole dimension 2= Accessories on request: anti-noise PVC gasket

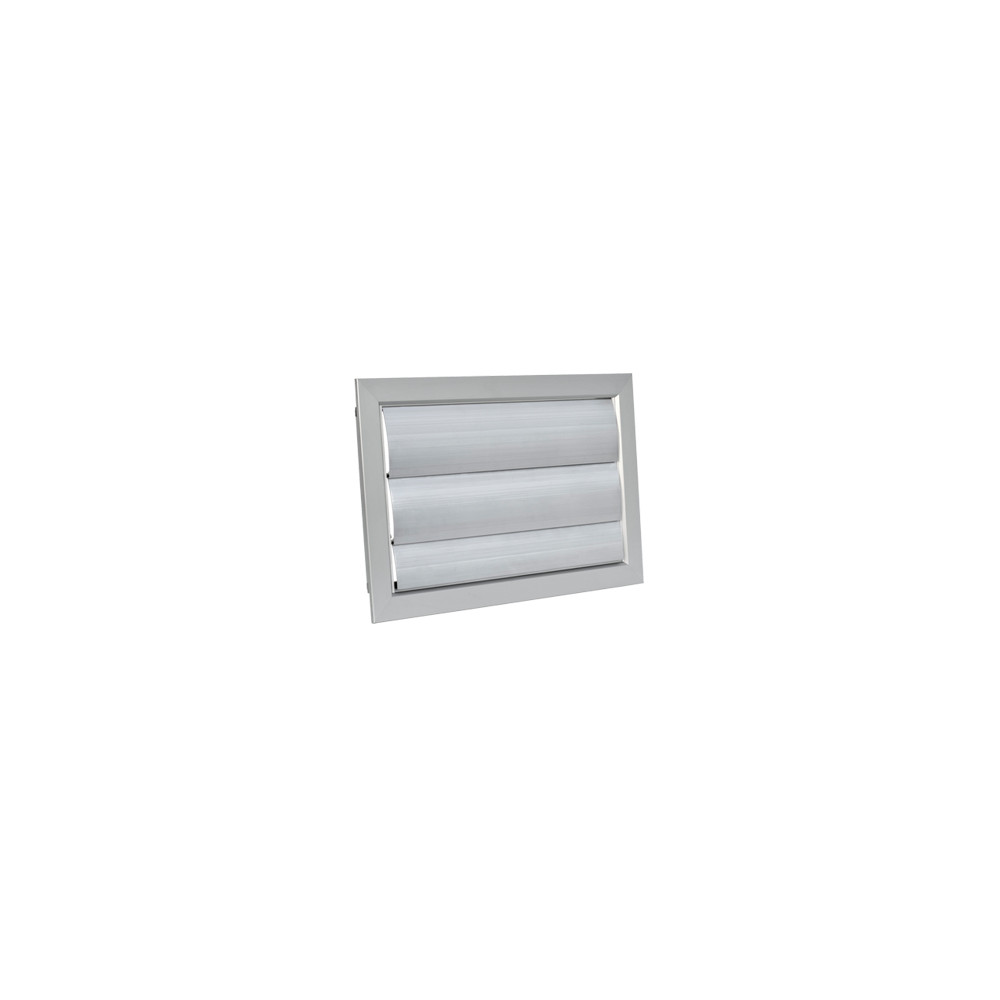

SSIASSIE

Series swabs as picture Aphonic continuous seal price + 15%

CHOICE AND SIZING

Mod.	Ak [m2]	Q [m3/h]		LWA [dB(A)]		Dpt [Pa]
Mod.	Ak [m2]	min	max	min	max	min	max
SSI 200x200	0,0364	50	260	-	28	5	20
SSI 400x200	0,0727	100	510	-	29	5	20
SSI 600x200	0,1091	150	770	-	30	5	20
SSI 800x200	0,1455	210	1030	-	31	5	20
SSI 1000x200	0,1818	260	1280	-	32	5	20
SSI 200x400	0,0727	100	510	-	29	5	20
SSI 400x400	0,1455	210	1030	-	31	5	20
SSI 600x400	0,2182	310	1540	-	32	5	20
SSI 800x400	0,2909	410	2060	-	33	5	20
SSI 1000x400	0,3636	520	2570	-	33	5	20
SSI 200x600	0,1091	150	770	-	30	5	20
SSI 400x600	0,2182	310	1540	-	32	5	20
SSI 600x600	0,3273	460	2310	-	33	5	20
SSI 800x600	0,4364	620	3080	-	34	5	20
SSI 1000x600	0,5455	770	3850	-	34	5	20
SSI 200x800	0,1455	210	1030	-	31	5	20
SSI 400x800	0,2909	410	2060	-	33	5	20
SSI 600x800	0,4364	620	3080	-	34	5	20
SSI 800x800	0,5818	830	4110	-	35	5	20
SSI 1000x800	0,7273	1030	5140	-	35	5	20
SSI 200x1000	0,1818	260	1280	-	32	5	20
SSI 400x1000	0,3636	520	2570	-	33	5	20
SSI 600x1000	0,5455	770	3850	-	34	5	20
SSI 800x1000	0,7273	1030	5140	-	35	5	20
SSI 1000x1000	0,9091	1290	6420	-	36	5	20

Specifications text

SSIA

SERRANDE DI SOVRAPPRESSIONE IN ALLUMINIO PASSO 100 MM DA PARETE CON FUNZIONE DI ASPIRAZIONE

COSTRUZIONE:

SSIA

SERRANDE DI SOVRAPPRESSIONE IN ALLUMINIO PASSO 100 MM DA PARETE CON FUNZIONE DI ASPIRAZIONE

COSTRUZIONE:
Telaio ed alette in alluminio anodizzato.
IMPIEGO:
A parete, in ripresa o aspirazione.
FISSAGGIO:
Fissaggio con clips o viti frontali su richiesta.
ACCESSORI:
• Serranda di taratura in acciaio zincato con alette a movimento contrapposto.
• Controtelaio di montaggio in lamiera di acciaio zincata.
• Rete antivolatile.
MODELLO: SSIA *** x *** (Base x Altezza mm)

SSIE

SERRANDE DI SOVRAPPRESSIONE IN ALLUMINIO PASSO 100 MM DA PARETE CON FUNZIONE DI ESPULSIONE

Telaio ed alette in alluminio anodizzato.
IMPIEGO:
A parete, in ripresa o aspirazione.
FISSAGGIO:
Fissaggio con clips o viti frontali su richiesta.
ACCESSORI:
• Serranda di taratura in acciaio zincato con alette a movimento contrapposto.
• Controtelaio di montaggio in lamiera di acciaio zincata.
• Rete antivolatile.
MODELLO: SSIA *** x *** (Base x Altezza mm)

SSIE

SERRANDE DI SOVRAPPRESSIONE IN ALLUMINIO PASSO 100 MM DA PARETE CON FUNZIONE DI ESPULSIONE
