GRIGLIE

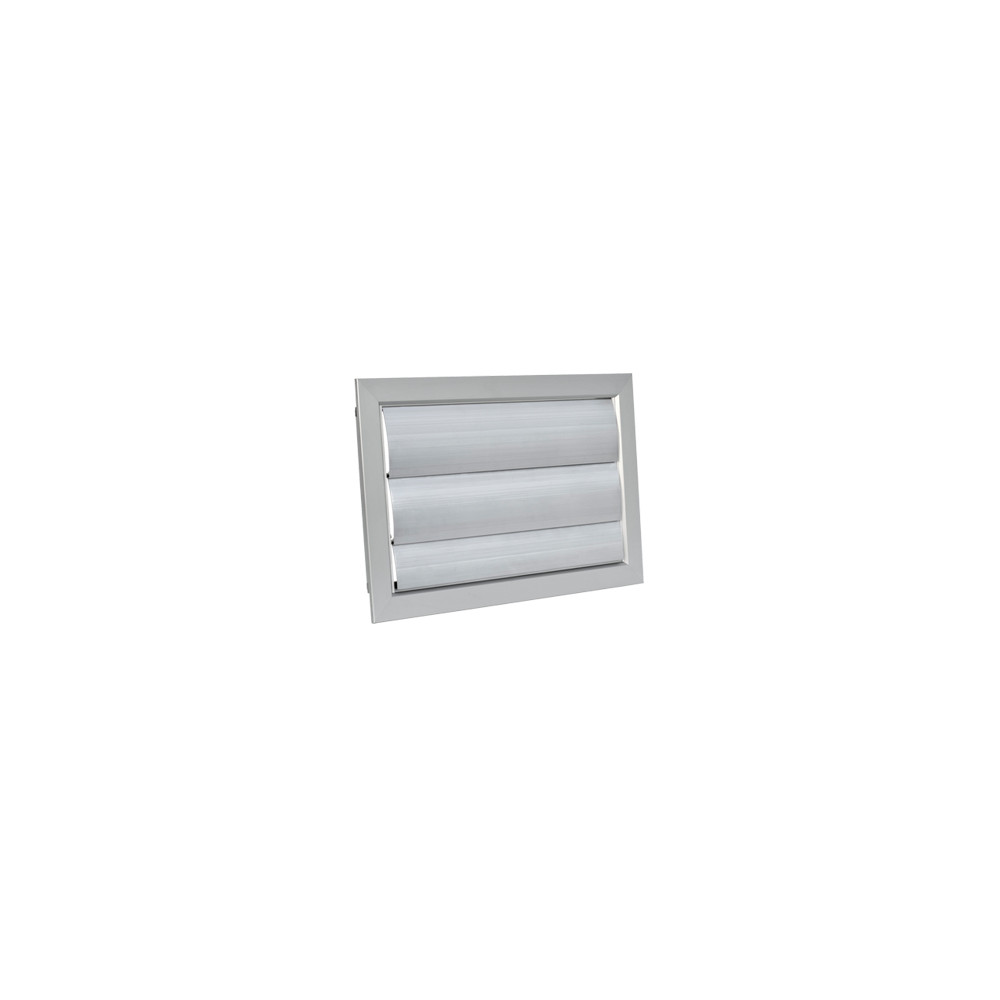

SSIA - SSIE

CARATTERISTICHE:
Griglia di sovrapressione/espulsione passo 100 mm da parete.
COSTRUZIONE:
Telaio ed alette in alluminio anodizzato.
IMPIEGO:
A parete, in ripresa o aspirazione.
FISSAGGIO:
• Fissaggio con clips o viti frontali su richiesta.
ACCESSORI:
• Serranda di taratura in acciaio zincato con alette a movimento contrapposto.
• Controtelaio di montaggio in lamiera di acciaio zincata.
• Rete antivolatile.

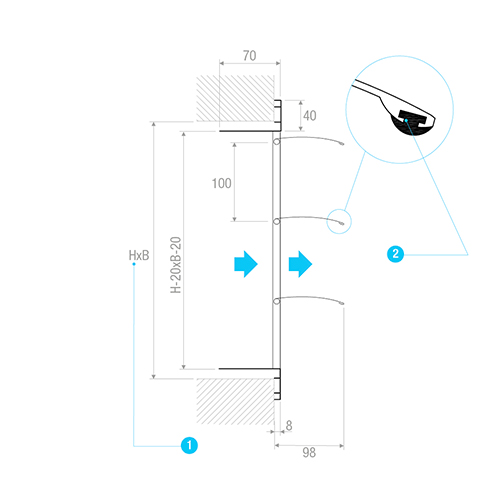

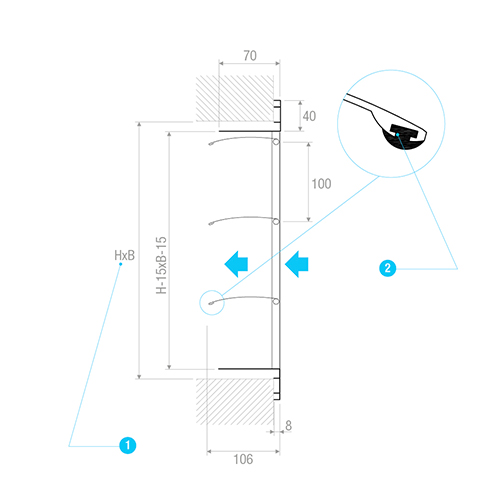

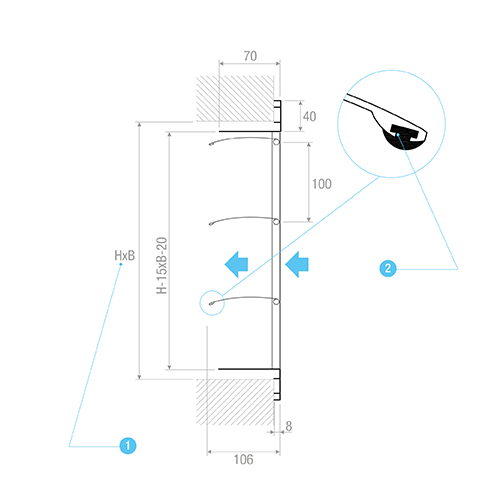

Dimensioni
Scelta e dimensionamento
SSIA-SSIE

Mod.

Ak [m2]

Q [m3/h]

LWA [dB(A)]

Dpt [Pa]

min

max

min

max

min

max

SSI 200x200

0,0364

50

260

-

28

5

20

SSI 400x200

0,0727

100

510

-

29

5

20

SSI 600x200

0,1091

150

770

-

30

5

20

SSI 800x200

0,1455

210

1030

-

31

5

20

SSI 1000x200

0,1818

260

1280

-

32

5

20

SSI 200x400

0,0727

100

510

-

29

5

20

SSI 400x400

0,1455

210

1030

-

31

5

20

SSI 600x400

0,2182

310

1540

-

32

5

20

SSI 800x400

0,2909

410

2060

-

33

5

20

SSI 1000x400

0,3636

520

2570

-

33

5

20

SSI 200x600

0,1091

150

770

-

30

5

20

SSI 400x600

0,2182

310

1540

-

32

5

20

SSI 600x600

0,3273

460

2310

-

33

5

20

SSI 800x600

0,4364

620

3080

-

34

5

20

SSI 1000x600

0,5455

770

3850

-

34

5

20

SSI 200x800

0,1455

210

1030

-

31

5

20

SSI 400x800

0,2909

410

2060

-

33

5

20

SSI 600x800

0,4364

620

3080

-

34

5

20

SSI 800x800

0,5818

830

4110

-

35

5

20

SSI 1000x800

0,7273

1030

5140

-

35

5

20

SSI 200x1000

0,1818

260

1280

-

32

5

20

SSI 400x1000

0,3636

520

2570

-

33

5

20

SSI 600x1000

0,5455

770

3850

-

34

5

20

SSI 800x1000

0,7273

1030

5140

-

35

5

20

SSI 1000x1000

0,9091

1290

6420

-

36

5

20

Testo per capitolato

SSIA

SERRANDE DI SOVRAPPRESSIONE IN ALLUMINIO PASSO 100 MM DA PARETE CON FUNZIONE DI ASPIRAZIONE

COSTRUZIONE:

SSIA

SERRANDE DI SOVRAPPRESSIONE IN ALLUMINIO PASSO 100 MM DA PARETE CON FUNZIONE DI ASPIRAZIONE

COSTRUZIONE:
Telaio ed alette in alluminio anodizzato.
IMPIEGO:
A parete, in ripresa o aspirazione.
FISSAGGIO:
Fissaggio con clips o viti frontali su richiesta.
ACCESSORI:
• Serranda di taratura in acciaio zincato con alette a movimento contrapposto.
• Controtelaio di montaggio in lamiera di acciaio zincata.
• Rete antivolatile.
MODELLO: SSIA *** x *** (Base x Altezza mm)


SSIE

SERRANDE DI SOVRAPPRESSIONE IN ALLUMINIO PASSO 100 MM DA PARETE CON FUNZIONE DI ESPULSIONE

COSTRUZIONE:
Telaio ed alette in alluminio anodizzato.
IMPIEGO:
A parete, in ripresa o aspirazione.
FISSAGGIO:
Fissaggio con clips o viti frontali su richiesta.
ACCESSORI:
• Serranda di taratura in acciaio zincato con alette a movimento contrapposto.
• Controtelaio di montaggio in lamiera di acciaio zincata.
• Rete antivolatile.
MODELLO: SSIE *** x *** (Base x Altezza mm)


Telaio ed alette in alluminio anodizzato.
IMPIEGO:
A parete, in ripresa o aspirazione.
FISSAGGIO:
Fissaggio con clips o viti frontali su richiesta.
ACCESSORI:
• Serranda di taratura in acciaio zincato con alette a movimento contrapposto.
• Controtelaio di montaggio in lamiera di acciaio zincata.
• Rete antivolatile.
MODELLO: SSIA *** x *** (Base x Altezza mm)


SSIE

SERRANDE DI SOVRAPPRESSIONE IN ALLUMINIO PASSO 100 MM DA PARETE CON FUNZIONE DI ESPULSIONE

COSTRUZIONE:
Telaio ed alette in alluminio anodizzato.
IMPIEGO:
A parete, in ripresa o aspirazione.
FISSAGGIO:
Fissaggio con clips o viti frontali su richiesta.
ACCESSORI:
• Serranda di taratura in acciaio zincato con alette a movimento contrapposto.
• Controtelaio di montaggio in lamiera di acciaio zincata.
• Rete antivolatile.
MODELLO: SSIE *** x *** (Base x Altezza mm)
